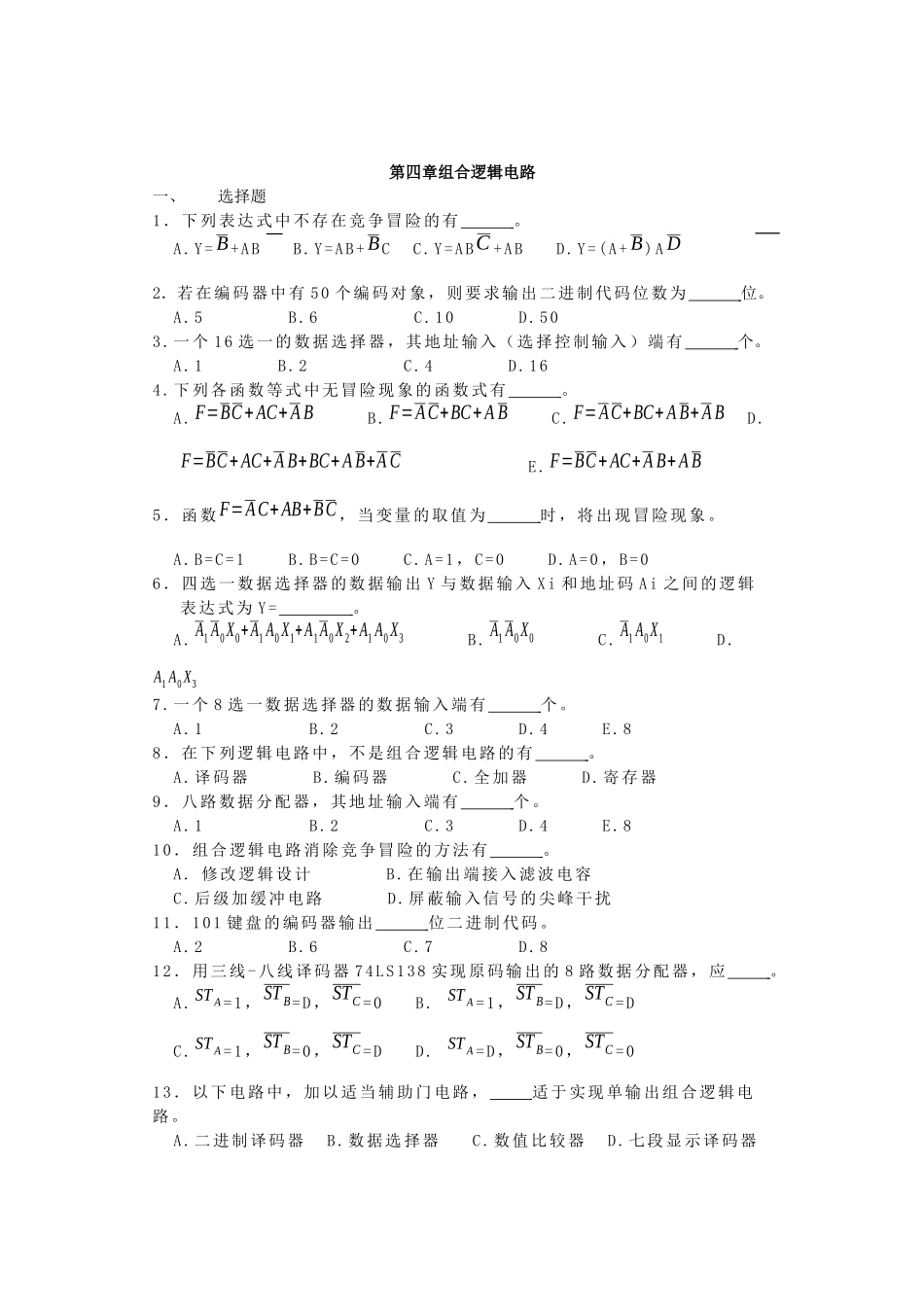

第四章组合逻辑电路一、选择题1．下列表达式中不存在竞争冒险的有。A.Y=B+ABB.Y=AB+BCC.Y=ABC+ABD.Y=(A+B)AD2．若在编码器中有50个编码对象，则要求输出二进制代码位数为位。A.5B.6C.10D.503.一个16选一的数据选择器，其地址输入（选择控制输入）端有个。A.1B.2C.4D.164.下列各函数等式中无冒险现象的函数式有。A.F=BC+AC+ABB.F=AC+BC+ABC.F=AC+BC+AB+ABD.F=BC+AC+AB+BC+AB+ACE.F=BC+AC+AB+AB5．函数F=AC+AB+BC，当变量的取值为时，将出现冒险现象。A.B=C=1B.B=C=0C.A=1，C=0D.A=0，B=06．四选一数据选择器的数据输出Y与数据输入Xi和地址码Ai之间的逻辑表达式为Y=。A.A1A0X0+A1A0X1+A1A0X2+A1A0X3B.A1A0X0C.A1A0X1D.A1A0X37.一个8选一数据选择器的数据输入端有个。A.1B.2C.3D.4E.88．在下列逻辑电路中，不是组合逻辑电路的有。A.译码器B.编码器C.全加器D.寄存器9．八路数据分配器，其地址输入端有个。A.1B.2C.3D.4E.810．组合逻辑电路消除竞争冒险的方法有。A.修改逻辑设计B.在输出端接入滤波电容C.后级加缓冲电路D.屏蔽输入信号的尖峰干扰11．101键盘的编码器输出位二进制代码。A.2B.6C.7D.812．用三线-八线译码器74LS138实现原码输出的8路数据分配器，应。A.STA=1，STB=D，STC=0B.STA=1，STB=D，STC=DC.STA=1，STB=0，STC=DD.STA=D，STB=0，STC=013．以下电路中，加以适当辅助门电路，适于实现单输出组合逻辑电路。A.二进制译码器B.数据选择器C.数值比较器D.七段显示译码器14．用四选一数据选择器实现函数Y=A1A0+A1A0，应使。A.D0=D2=0，D1=D3=1B.D0=D2=1，D1=D3=0C.D0=D1=0，D2=D3=1D.D0=D1=1，D2=D3=015．用三线-八线译码器74LS138和辅助门电路实现逻辑函数Y=A2+A2A1，应。A.用与非门，Y=Y0Y1Y4Y5Y6Y7B.用与门，Y=Y2Y3C.用或门，Y=Y2+Y3D.用或门，Y=Y0+Y1+Y4+Y5+Y6+Y7二、判断题（正确打√，错误的打×）1.优先编码器的编码信号是相互排斥的，不允许多个编码信号同时有效。（）2.编码与译码是互逆的过程。（）3.二进制译码器相当于是一个最小项发生器，便于实现组合逻辑电路。（）4.液晶显示器的优点是功耗极小、工作电压低。（）5.液晶显示器可以在完全黑暗的工作环境中使用。（）6.半导体数码显示器的工作电流大，约10mA左右，因此，需要考虑电流驱动能力问题。（）7.共阴接法发光二极管数码显示器需选用有效输出为高电平的七段显示译码器来驱动。（）8.数据选择器和数据分配器的功能正好相反，互为逆过程。（）9.用数据选择器可实现时序逻辑电路。（）10.组合逻辑电路中产生竞争冒险的主要原因是输入信号受到尖峰干扰。（）三、填空题1．半导体数码显示器的内部接法有两种形式：共接法和共接法。2．对于共阳接法的发光二极管数码显示器，应采用电平驱动的七段显示译码器。3．消除竟争冒险的方法有、、等。四、分析图所示逻辑电路的逻辑功能。图题四五、设计一个逻辑电路，满足图中框图，A、B为输入；X、Y为输出；C为控制端。图题五六、用与非门设计一个四变量表决电路。当变量A、B、C、D有3个或3个以上为1时，输出为Y=1，输入为其它状态时输出Y=0。七、将74LS138扩展为6线-64线译码器（用一片74LS138作为片选，可能比较方便）。八、在74LS48的BI输入一周期T=2秒的方波时，显示效果如何？在IB输入一频率高于25Hz的占空比可调的矩形波时，显示效果如何？九、某医院有7间病房：1、2、……7，1号病房是最重的病员，2、3、……7依次减轻，试用74LS148、74LS48、半导体数码管组成一个的呼叫、显示电路，要求：有病员压下呼叫开关时，显示电路显示病房号(提示：用的74LS48YEX作74LS48的灭灯信号)。已知8线-3线优先编码器74LS148的功能表如表题九，符号图如题图九所示。表题九74LS148的功能表十、用74LS138实现下列逻辑函数（允许附加门电路）：Y1=ACY2=ABC+AC十一、试用74LS151实现逻辑函数：Y=A+BC十二、分析图题十二所示逻辑电路的逻辑功能。输入A=a3a2a1a0，B=b3b2b1b0，C=c3c2c1c0使三个四位二进制数，E=e3e2e1e0是四位二进制数输出。分析时不必确定输入的二进制数，只假设A、B、C大小进行分析。图题九输入输出SI0I1I2I3I4I5I6I7Y2Y1Y0YSYEX1000000000××××××××11111111...
