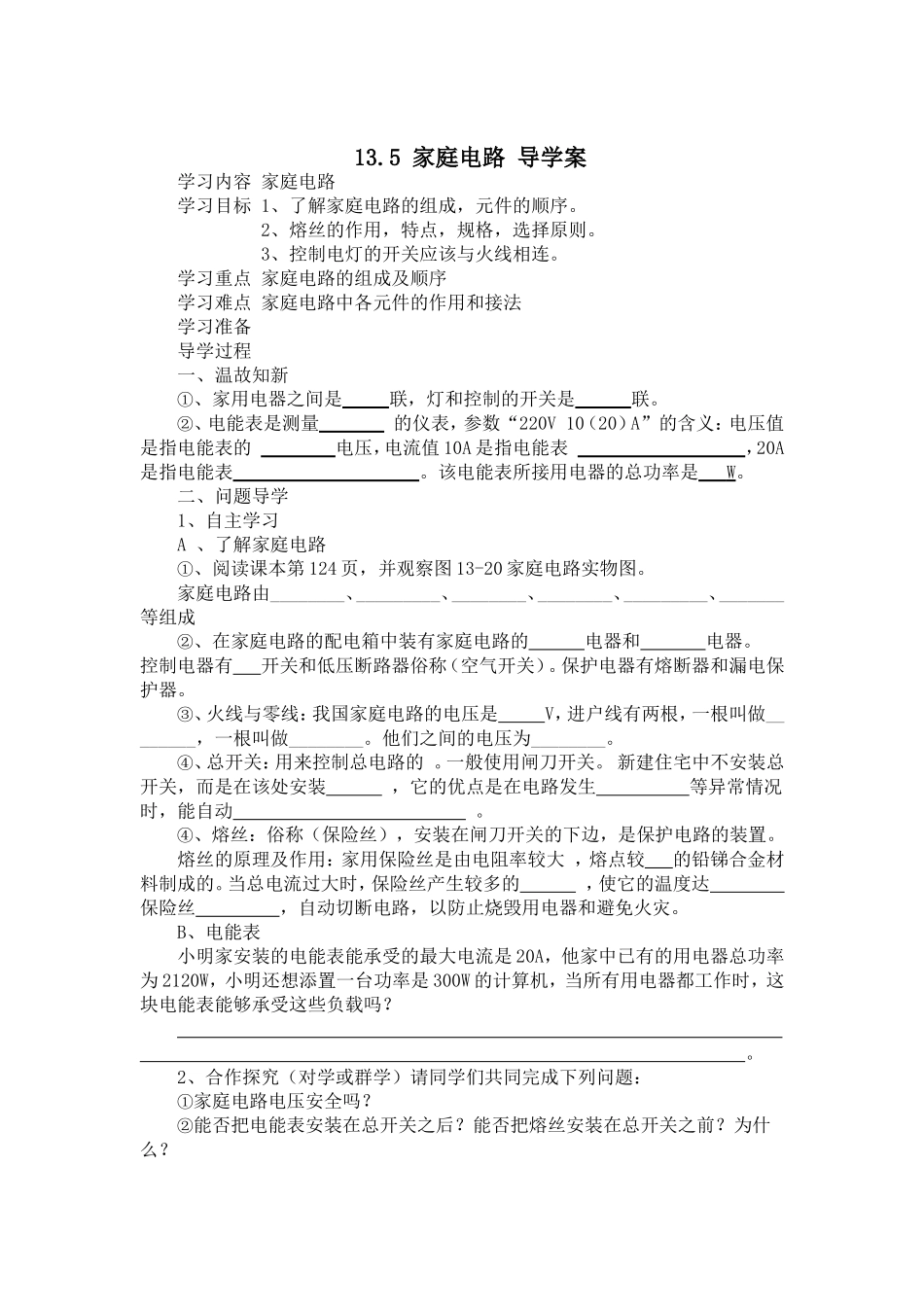

13.5家庭电路导学案学习内容家庭电路学习目标1、了解家庭电路的组成，元件的顺序。2、熔丝的作用，特点，规格，选择原则。3、控制电灯的开关应该与火线相连。学习重点家庭电路的组成及顺序学习难点家庭电路中各元件的作用和接法学习准备导学过程一、温故知新①、家用电器之间是联，灯和控制的开关是联。②、电能表是测量的仪表，参数“220V10（20）A”的含义：电压值是指电能表的电压，电流值10A是指电能表，20A是指电能表。该电能表所接用电器的总功率是W。二、问题导学1、自主学习A、了解家庭电路①、阅读课本第124页，并观察图13-20家庭电路实物图。家庭电路由________、_________、________、________、_________、_______等组成②、在家庭电路的配电箱中装有家庭电路的电器和电器。控制电器有开关和低压断路器俗称（空气开关）。保护电器有熔断器和漏电保护器。③、火线与零线：我国家庭电路的电压是V，进户线有两根，一根叫做________，一根叫做________。他们之间的电压为________。④、总开关：用来控制总电路的。一般使用闸刀开关。新建住宅中不安装总开关，而是在该处安装，它的优点是在电路发生等异常情况时，能自动。④、熔丝：俗称（保险丝），安装在闸刀开关的下边，是保护电路的装置。熔丝的原理及作用：家用保险丝是由电阻率较大，熔点较的铅锑合金材料制成的。当总电流过大时，保险丝产生较多的，使它的温度达保险丝，自动切断电路，以防止烧毁用电器和避免火灾。B、电能表小明家安装的电能表能承受的最大电流是20A，他家中已有的用电器总功率为2120W，小明还想添置一台功率是300W的计算机，当所有用电器都工作时，这块电能表能够承受这些负载吗？。2、合作探究（对学或群学）请同学们共同完成下列问题：①家庭电路电压安全吗？②能否把电能表安装在总开关之后？能否把熔丝安装在总开关之前？为什么？③熔丝的选择原则是什么？仔细阅读课本126页表13-5说出你的发现，至少2条。④控制电灯的开关应该与火线相连还是与零线相连？3、展示板演教师对学生的回答进行小结和乔正。①让学生想到安全电压，并对学生进行用电安全教育。②让学生进行讨论后，教师进行说明原因。③熔丝选择原则：应该是它的额定电流等于或稍大于电路最大的正常工作电流。二个发现：直径越大，额定电流越大；同一熔丝熔断电流是额定电流的2倍。④从安全用电的角度进行考虑。三、巩固训练1.家庭电路的进户线有两根，一根与地之间有220V的电压，叫做_____线，另一根与地之间没有电压，叫做______线。这两根进户线之间有_______V的电压。家庭电路中的触电事故，都是人体直接或间接跟连通而造成的。2、某教室装有“220V40w”日光灯7盏，教室保险丝应采用（）A、一根细铜丝B、一根额定电流是1.00A的保险丝C、一根额定电流是1.25A的保险丝D、一根额定电流是1.35A的保险丝四、拓展延伸1、小明家中有40w的日光灯5盏，25w白炽灯4盏，100w彩电一台，1200w空调一台，700w电饭锅、1000w电水壶各一只。他家应采用额定电流等于或稍大于A保险丝。2《优化设计》50页1-5题。51页2，3，4，5，6，7.五，作业课本127页1--4页。六，教后反思
