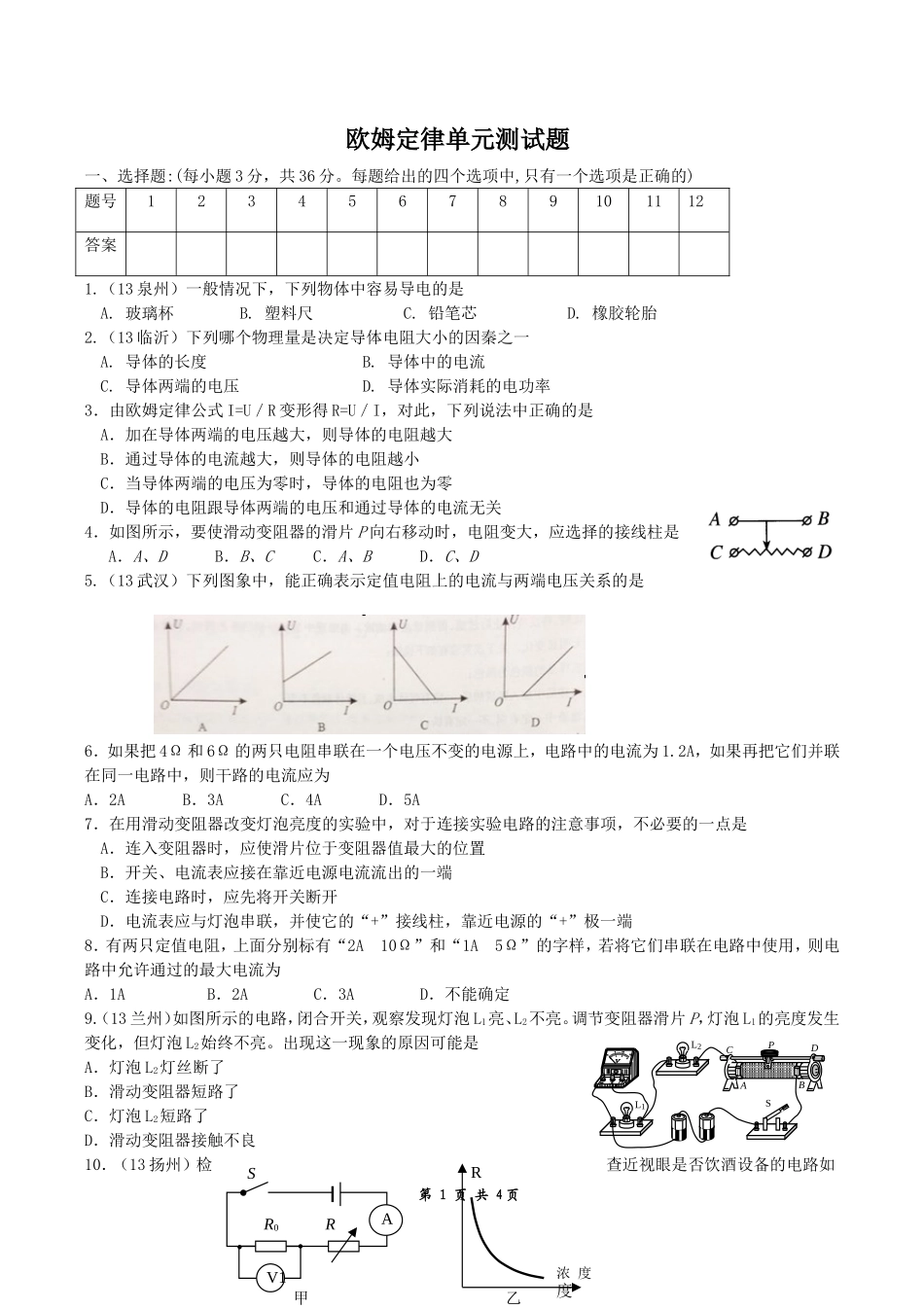

SR0RV1AR浓度度甲乙L1L2SCDBPA欧姆定律单元测试题一、选择题:(每小题3分，共36分。每题给出的四个选项中,只有一个选项是正确的)题号123456789101112答案1.（13泉州）一般情况下，下列物体中容易导电的是A.玻璃杯B.塑料尺C.铅笔芯D.橡胶轮胎2.（13临沂）下列哪个物理量是决定导体电阻大小的因秦之一A.导体的长度B.导体中的电流C.导体两端的电压D.导体实际消耗的电功率3．由欧姆定律公式I=U／R变形得R=U／I，对此，下列说法中正确的是A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端的电压和通过导体的电流无关4．如图所示，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是A．A、DB．B、CC．A、BD．C、D5.（13武汉）下列图象中，能正确表示定值电阻上的电流与两端电压关系的是6．如果把4Ω和6Ω的两只电阻串联在一个电压不变的电源上，电路中的电流为1.2A，如果再把它们并联在同一电路中，则干路的电流应为A．2AB．3AC．4AD．5A7．在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、电流表应接在靠近电源电流流出的一端C．连接电路时，应先将开关断开D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端8．有两只定值电阻，上面分别标有“2A10Ω”和“1A5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为A．1AB．2AC．3AD．不能确定9.（13兰州）如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮。调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮。出现这一现象的原因可能是A．灯泡L2灯丝断了B．滑动变阻器短路了C．灯泡L2短路了D．滑动变阻器接触不良10．（13扬州）检查近视眼是否饮酒设备的电路如第1页共4页1BDAC图甲，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R0为定值电阻，电源电压不变。当检测酒精气体浓度增大时A．电流表示数减小B．电压表示数减小C．电路总电阻增大D．电路总功率增大11.（13南充）如图3所示的电路中，电源电压恒定，R1为定值电阻，闭合开关S,滑动变阻器R2的滑片P由b端移到a端的过程中、下列说法正确的是A．电压表和电流表的示数都变大B．电压表和电流表的示数都变小C．电压表的示数变大，电流表的示数变小D．电压表的示数变小，电流表的示数变大12.（13泉州）如图所示的电路中，电源电压不变，闭合开关S1、S2，电压表示数为U1；接着只断开开关S2，此时电压表示数为U2，若已知U1∶U2=5∶3，则电阻R1和R2的阻值之比是A.1:2B．2:3C.3:2D．5:3二、填空题:（每空2分，共36分）13．如图所示电路中，R1∶R2＝1∶2，则通过它们的电流之比是，加在它们两端的电压之比是14．研究导体的电阻与温度的关系的实验如图所示，当用酒精灯缓慢地对线圈加热时，将观察到电流表的示数（选填“变大”或“变小”），这表明导体电阻（选填“变大”、“变小”），这个实验证明了导体的电阻还跟有关系，对大多数的导体而言，温度越，其电阻值越大。15．为探究影响导体电阻大小的因素，小明找到了不同规格的导线，如表所示：(1)要探究电阻大小与导体长度的关系，应选择和两根导线进行实验；(2)要探究电阻大小与导体材料的关系，应选择和两根导线进行实验；(3)小明用A、C两根导线探究了电阻大小与导体横截面积的关系，则导线C的长度应为。16.（13兰州）如图所示的电路，AB和CD均为镍铬合金线。闭合开关后，通过观察，可以比较出合金线电阻的大小，这种研究方法叫__________（填“等效替代法”或“转换法”）。这个实验装置是研究电阻大小与导体_______的关系。17．某工厂有一个电阻为12Ω的电铃，正常工作时的电压为6V，若把它接在8V的电路上，需要给它联一个Ω的电阻。第2页共4页218．(13宜昌)把5Ω的电阻R1跟15Ω的电阻R2串联起来，接在电压是6V的电源上，通过R1的电流是______A，R2两端的电压是_______V。三、解答题:（共4小题，共28分）19.（4分）（1）。如下左图所示，当开关闭合时，两个电...
