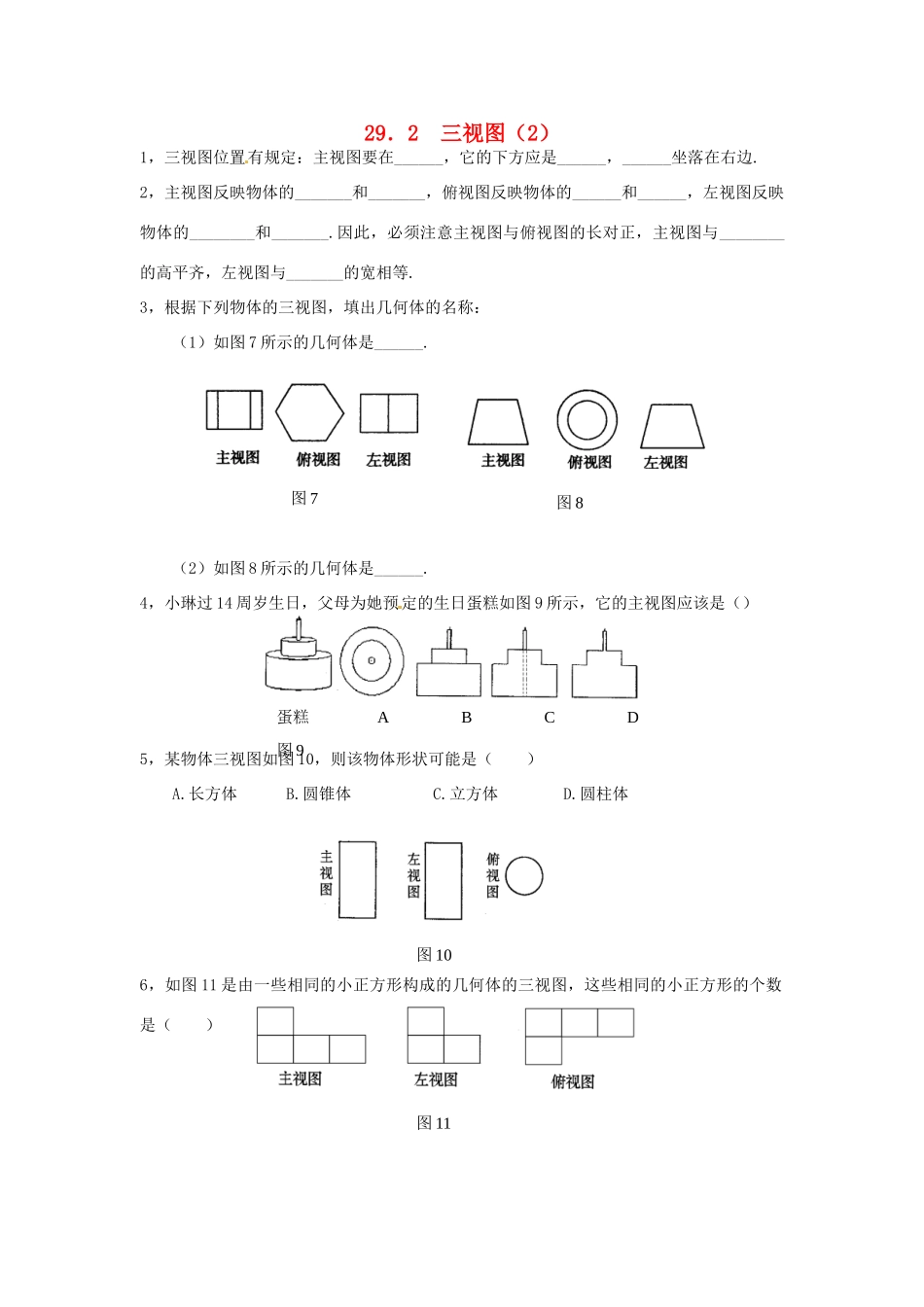

29．2三视图（2）1，三视图位置有规定：主视图要在______，它的下方应是______，______坐落在右边.2，主视图反映物体的_______和_______，俯视图反映物体的______和______，左视图反映物体的________和_______.因此，必须注意主视图与俯视图的长对正，主视图与________的高平齐，左视图与_______的宽相等.3，根据下列物体的三视图，填出几何体的名称：（1）如图7所示的几何体是______.（2）如图8所示的几何体是______.4，小琳过14周岁生日，父母为她预定的生日蛋糕如图9所示，它的主视图应该是（）5，某物体三视图如图10，则该物体形状可能是（）A.长方体B.圆锥体C.立方体D.圆柱体6，如图11是由一些相同的小正方形构成的几何体的三视图，这些相同的小正方形的个数是（）图10蛋糕ABCD图9图11图7图8A.4个B.5个C.6个D.7个7，如果用“■”表示1个立方体，用“▓”表示两个立方体叠加，用“■”表示三个立方体叠加，那么如图12由6个立方体叠成的几何体的主视图是如图13所示的（）8，如图14的右图是一只小动物正在观看另一只小动物用锯子分割立方体，小明随即编了一道题：若把立方体①截去若干部分，分别得到图②、③、④、⑤的物体，请画出图②、③、④、⑤的物体的俯视图.9，画出如图15所示立体图形的三视图.10，如图16是某物体的三种视图，请描述这个物体的形状，并画出其图形.11．下面几何体的俯视图为圆的是．图12ABCD图13图15图16①②③④⑤图1412．下面4个图是一根电线杆在一天中不同时刻的影长图，试按其一天中发生的先后顺序排列，正确的是．13．如图，在桌面上直立着一个圆锥并且还平放着一个圆柱，下面三个图分别是哪种视图．14．小军晚上到泉城广场去玩，他发现有两人的影子一个向东，一个向西，于是他肯定地说：“广场上的大灯泡一定位于两人的上方”．15．某校九年级科技小组，利用日晷设计原理，设计制造了一台简易的“日晷”，并在一个阳光明媚的日子里记录了不同时刻晷针的影长，其中10∶00时的影长被墨水污染：7∶0010cm8∶007.5cm9∶005.5cm10∶00●cm11∶003cm12∶002.5cm请根据规律，判断10∶00时，该晷针的影长是cm．16．桌上摆着一个由若干个相同正方体组成的几何体，其主视图和左视图如图所示，这个几何体最多可以由个这样的正方体组成．17．画出如图所示立体图形的三视图．第16题18．如图是某物体的三种视图，请描述这个物体的形状，并画出其图形．参考答案：1，左上边、俯视图、左视图；2，长、高、长、宽、高、度、左视图、俯视；3，六棱柱、圆台；4，B；5，A；6，D；7，B；8，如图：9，（1）如图：（2）如图：（3）如图：第17题第18题（4）如图：10，其形状为一个圆柱体和一个长方体的组合图形，其图形如图：11．be，12．④①③②13．左视图，俯视图，主视图14．中间15．416．1317．略18．略
