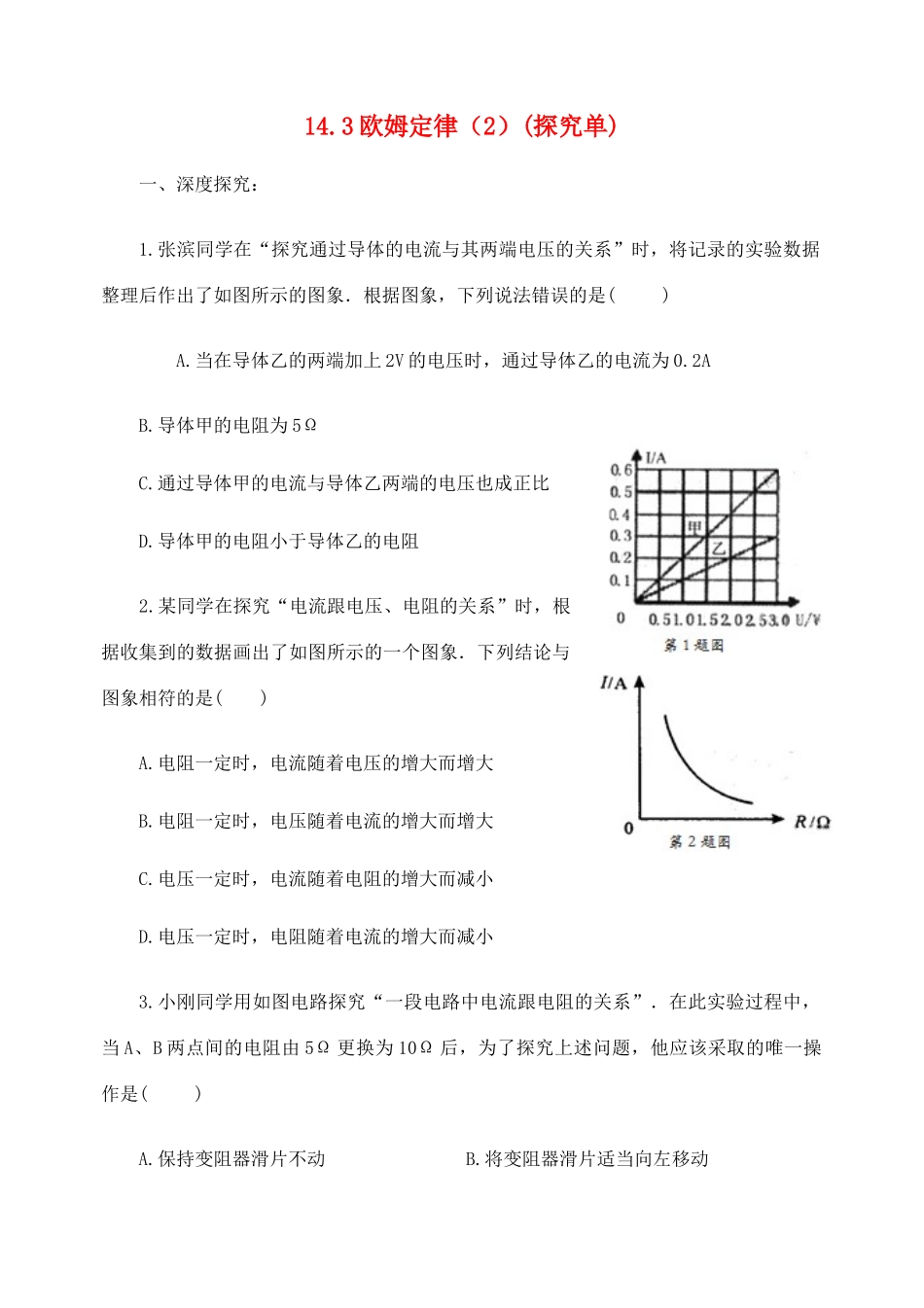

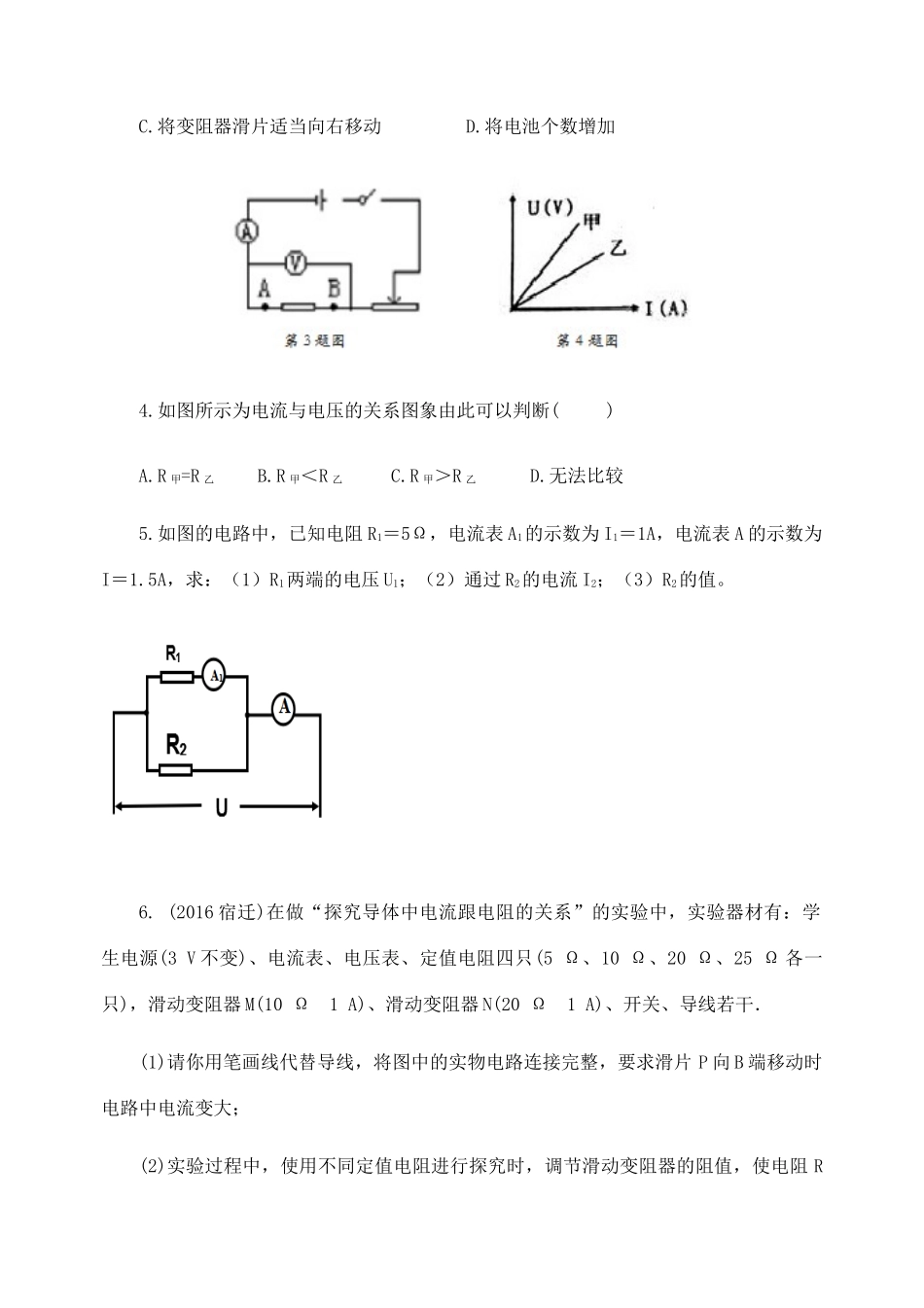

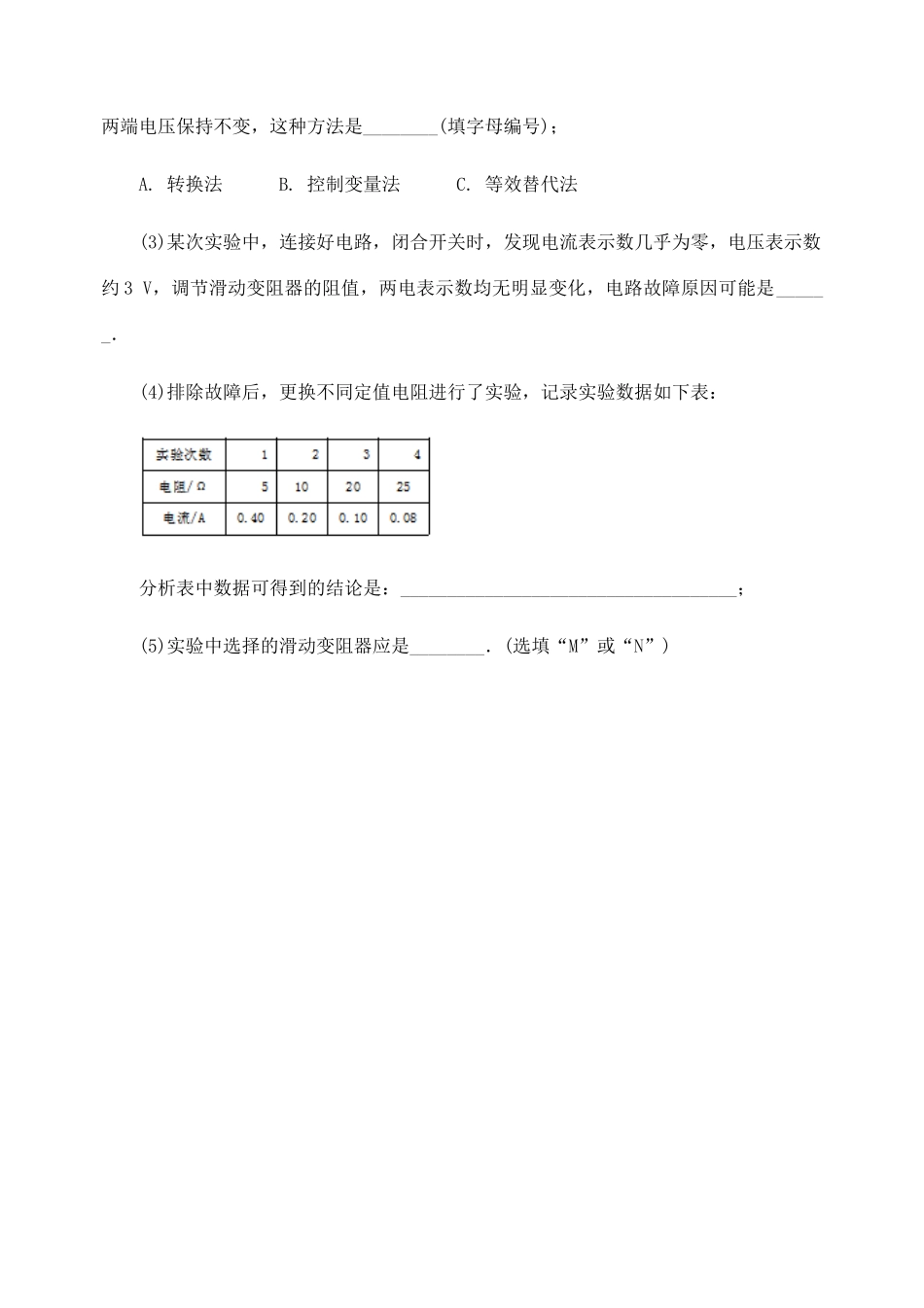

14.3欧姆定律（2）(探究单)一、深度探究：1.张滨同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据整理后作出了如图所示的图象．根据图象，下列说法错误的是()A.当在导体乙的两端加上2V的电压时，通过导体乙的电流为0.2AB.导体甲的电阻为5ΩC.通过导体甲的电流与导体乙两端的电压也成正比D.导体甲的电阻小于导体乙的电阻2.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象．下列结论与图象相符的是()A.电阻一定时，电流随着电压的增大而增大B.电阻一定时，电压随着电流的增大而增大C.电压一定时，电流随着电阻的增大而减小D.电压一定时，电阻随着电流的增大而减小3.小刚同学用如图电路探究“一段电路中电流跟电阻的关系”．在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是()A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.将电池个数增加4.如图所示为电流与电压的关系图象由此可以判断()A.R甲=R乙B.R甲＜R乙C.R甲＞R乙D.无法比较5.如图的电路中，已知电阻R1＝5Ω，电流表A1的示数为I1＝1A，电流表A的示数为I＝1.5A，求：（1）R1两端的电压U1；（2）通过R2的电流I2；（3）R2的值。6.(2016宿迁)在做“探究导体中电流跟电阻的关系”的实验中，实验器材有：学生电源(3V不变)、电流表、电压表、定值电阻四只(5Ω、10Ω、20Ω、25Ω各一只)，滑动变阻器M(10Ω1A)、滑动变阻器N(20Ω1A)、开关、导线若干．(1)请你用笔画线代替导线，将图中的实物电路连接完整，要求滑片P向B端移动时电路中电流变大；(2)实验过程中，使用不同定值电阻进行探究时，调节滑动变阻器的阻值，使电阻R两端电压保持不变，这种方法是________(填字母编号)；A.转换法B.控制变量法C.等效替代法(3)某次实验中，连接好电路，闭合开关时，发现电流表示数几乎为零，电压表示数约3V，调节滑动变阻器的阻值，两电表示数均无明显变化，电路故障原因可能是______．(4)排除故障后，更换不同定值电阻进行了实验，记录实验数据如下表：分析表中数据可得到的结论是：____________________________________；(5)实验中选择的滑动变阻器应是________．(选填“M”或“N”)
