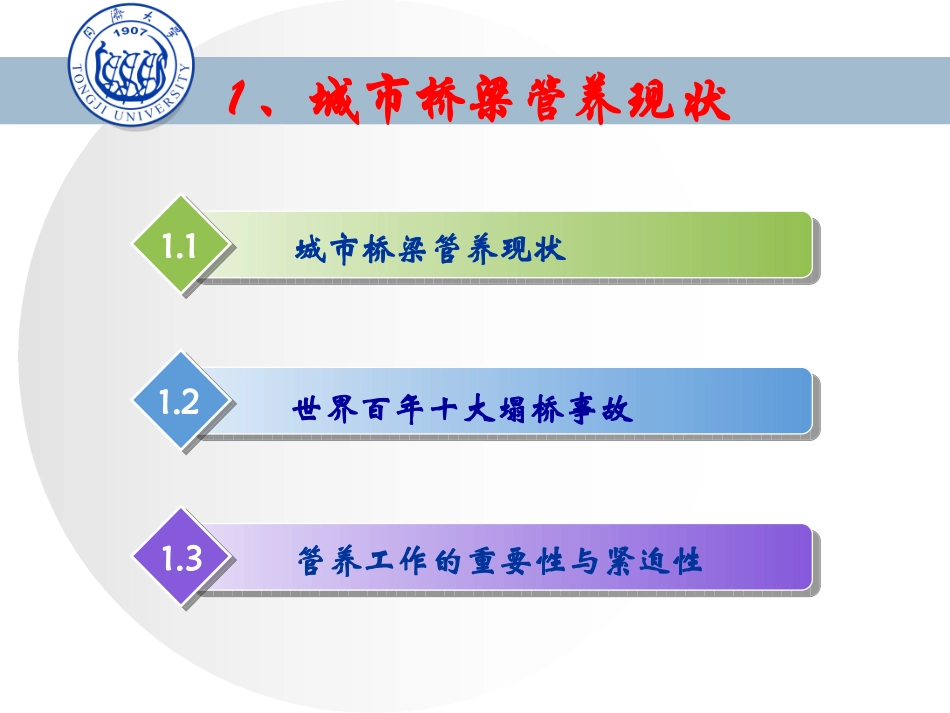

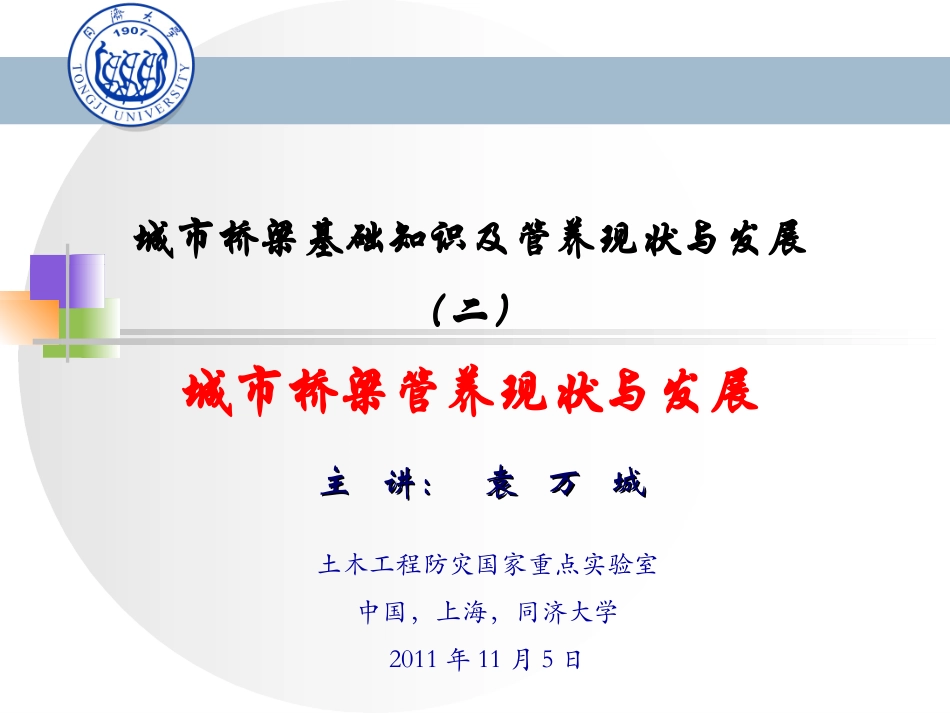

主讲:袁万城主讲:袁万城土木工程防灾国家重点实验室中国,上海,同济大学2011年11月5日城市桥梁基础知识及管养现状与发展(二)城市桥梁管养现状与发展城市桥梁管养现状1、主要内容城市桥梁管养特点2、桥梁管养相关规范3、桥梁管养工作效力及策略优化4、1、城市桥梁管养现状城市桥梁管养现状1.11.2管养工作的重要性与紧迫性1.3世界百年十大塌桥事故1.1城市桥梁管养现状受时代限制,设计荷载偏低,设计规范不完善受时代限制,设计荷载偏低,设计规范不完善结构设计不合理,计算错误;施工图不完善,施工材料受限制。。。结构设计不合理,计算错误;施工图不完善,施工材料受限制。。。交通运输任务日益繁重交通运输任务日益繁重交通碰撞、船撞事故,地震破坏,洪水冲刷,日晒冻融,化学腐蚀,地基不均匀沉降。。。交通碰撞、船撞事故,地震破坏,洪水冲刷,日晒冻融,化学腐蚀,地基不均匀沉降。。。内部因素内部因素外部因素外部因素城市桥梁城市桥梁出现桥梁整体或组成部件在强度、刚度等方面的损坏。出现桥梁整体或组成部件在强度、刚度等方面的损坏。给市民群众的生命财产、交通安全带来一定的威胁,给城市造成经济损失。给市民群众的生命财产、交通安全带来一定的威胁,给城市造成经济损失。降低了使用寿命,影响桥梁结构在正常使用条件下的安全性和耐久性。降低了使用寿命,影响桥梁结构在正常使用条件下的安全性和耐久性。美国《时代周刊》评出百年世界十大最恶劣塌桥事故,每次事故都是一个血的教训,令人深思。美国《时代周刊》评出百年世界十大最恶劣塌桥事故,每次事故都是一个血的教训,令人深思。1.2世界百年十大塌桥事故事故1:加拿大魁北克大桥二度坍塌事故1:加拿大魁北克大桥二度坍塌事故时间:1916年9月11日坍塌原因:由于设计上的缺陷,导致桥体实际承载量远低于设计承载量,并导致该桥两度坍塌。首次坍塌时间为1907年。死亡人数:95人事故时间:1916年9月11日坍塌原因:由于设计上的缺陷,导致桥体实际承载量远低于设计承载量,并导致该桥两度坍塌。首次坍塌时间为1907年。死亡人数:95人1.2世界百年十大塌桥事故1.2世界百年十大塌桥事故事故2:美国连接西佛罗里达州波因特普莱森特与俄亥俄州Kanauga的吊桥发生坍塌事故2:美国连接西佛罗里达州波因特普莱森特与俄亥俄州Kanauga的吊桥发生坍塌事故时间:1967年12月15日坍塌原因:历时39年的高负荷运作,使得该桥靠近俄亥俄州一面的一个链环不堪重负而断裂。死亡人数:46人。事故时间:1967年12月15日坍塌原因:历时39年的高负荷运作,使得该桥靠近俄亥俄州一面的一个链环不堪重负而断裂。死亡人数:46人。事故3:美国堪萨斯州海厄特-雷根西饭店的高架人行桥突然断裂事故3:美国堪萨斯州海厄特-雷根西饭店的高架人行桥突然断裂事故时间:1981年7月17日坍塌原因:当时桥上挤满了人群,部分人们正在跳舞。建筑学家认为一个原因是跳舞的人们有节奏的振动引发人行桥结构断裂,另一个原因就是桥面人员过多,负荷过重。死亡人数:114人。事故时间:1981年7月17日坍塌原因:当时桥上挤满了人群,部分人们正在跳舞。建筑学家认为一个原因是跳舞的人们有节奏的振动引发人行桥结构断裂,另一个原因就是桥面人员过多,负荷过重。死亡人数:114人。1.2世界百年十大塌桥事故事故4:美国康涅狄格州格林威治镇米勒斯大桥坍塌事故4:美国康涅狄格州格林威治镇米勒斯大桥坍塌事故时间:1983年6月28日。坍塌原因:桥体一个铁栓发生松动造成。死亡人数:3人。事故时间:1983年6月28日。坍塌原因:桥体一个铁栓发生松动造成。死亡人数:3人。1.2世界百年十大塌桥事故事故5:韩国首尔桑苏大桥坍塌事故5:韩国首尔桑苏大桥坍塌事故时间:1994年10月21日坍塌原因:大桥主干的支持钢筋在上午上班高峰时间突然断裂,瞬间塌入汉江。大桥在维护过程中出现的焊接失误及大桥的设计缺陷和施工建筑期间的种种问题导致大桥坍塌。死亡人数:31人。事故时间:1994年10月21日坍塌原因:大桥主干的支持钢筋在上午上班高峰时间突然断裂,瞬间塌入汉江。大桥在维护过程中出现的焊接失误及大桥的设计缺陷和施工建筑期间的种种问题导致大桥坍塌。死亡人...
