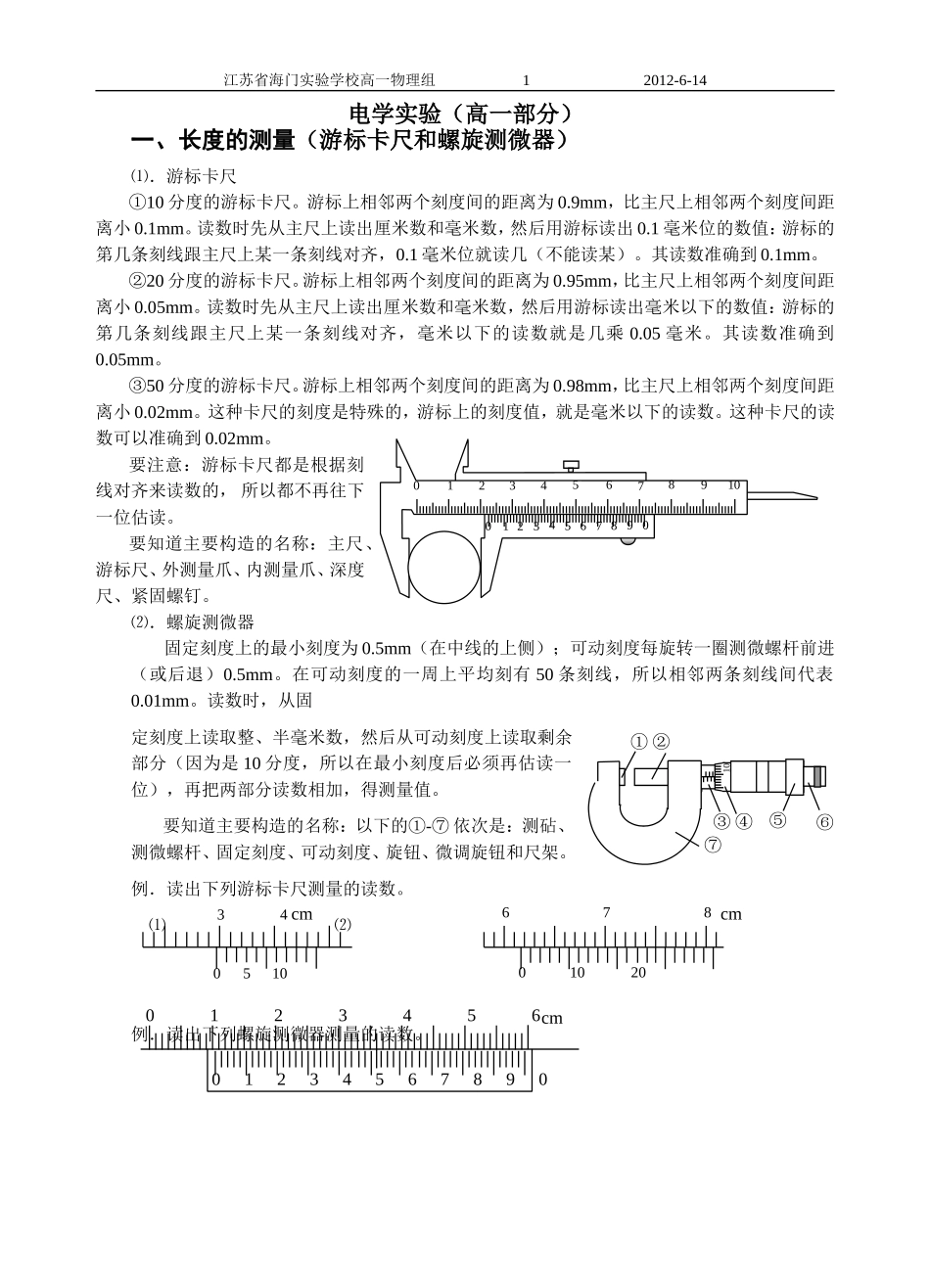

江苏省海门实验学校高一物理组12012-6-14电学实验（高一部分）一、长度的测量（游标卡尺和螺旋测微器）⑴．游标卡尺①10分度的游标卡尺。游标上相邻两个刻度间的距离为0.9mm，比主尺上相邻两个刻度间距离小0.1mm。读数时先从主尺上读出厘米数和毫米数，然后用游标读出0.1毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，0.1毫米位就读几（不能读某）。其读数准确到0.1mm。②20分度的游标卡尺。游标上相邻两个刻度间的距离为0.95mm，比主尺上相邻两个刻度间距离小0.05mm。读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.05毫米。其读数准确到0.05mm。③50分度的游标卡尺。游标上相邻两个刻度间的距离为0.98mm，比主尺上相邻两个刻度间距离小0.02mm。这种卡尺的刻度是特殊的，游标上的刻度值，就是毫米以下的读数。这种卡尺的读数可以准确到0.02mm。要注意：游标卡尺都是根据刻线对齐来读数的，所以都不再往下一位估读。要知道主要构造的名称：主尺、游标尺、外测量爪、内测量爪、深度尺、紧固螺钉。⑵．螺旋测微器固定刻度上的最小刻度为0.5mm（在中线的上侧）；可动刻度每旋转一圈测微螺杆前进（或后退）0.5mm。在可动刻度的一周上平均刻有50条刻线，所以相邻两条刻线间代表0.01mm。读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后必须再估读一位），再把两部分读数相加，得测量值。要知道主要构造的名称：以下的①-⑦依次是：测砧、测微螺杆、固定刻度、可动刻度、旋钮、微调旋钮和尺架。例．读出下列游标卡尺测量的读数。⑴⑵例．读出下列螺旋测微器测量的读数。051034cm01020678cm012345601234567890cm0123456789001234567891001015①②③④⑤⑥⑦江苏省海门实验学校高一物理组22012-6-14⑴⑵二、恒定电流实验常规1．伏安法测电阻（1）原理：部分电路的欧姆定律。（2）电流表外接法，如图4所示。误差分析：产生误差的原因：电压表V分流。适用于测小阻值电阻，即Rx远小于Rv时。（3）电流表内接法，如图5所示。误差分析：产生误差的原因：电流表A分压。适用于测大阻值电阻，即Rx远大于RA时。（4）内、外接法的选用原则①计算临界电阻：若Rx>R0，待测电阻为大电阻，用内接法若Rx
