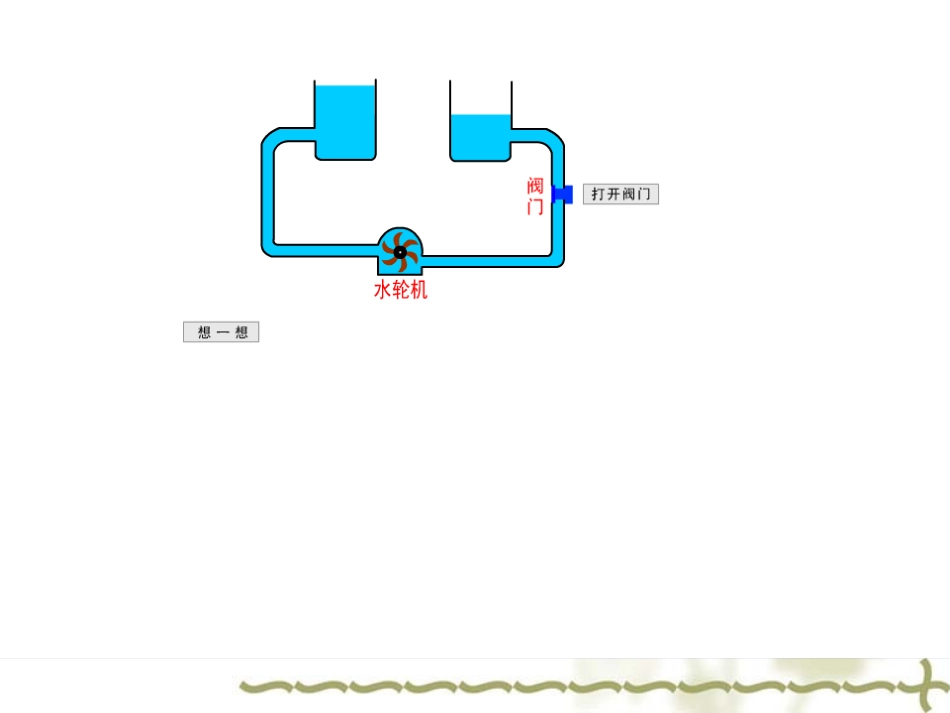

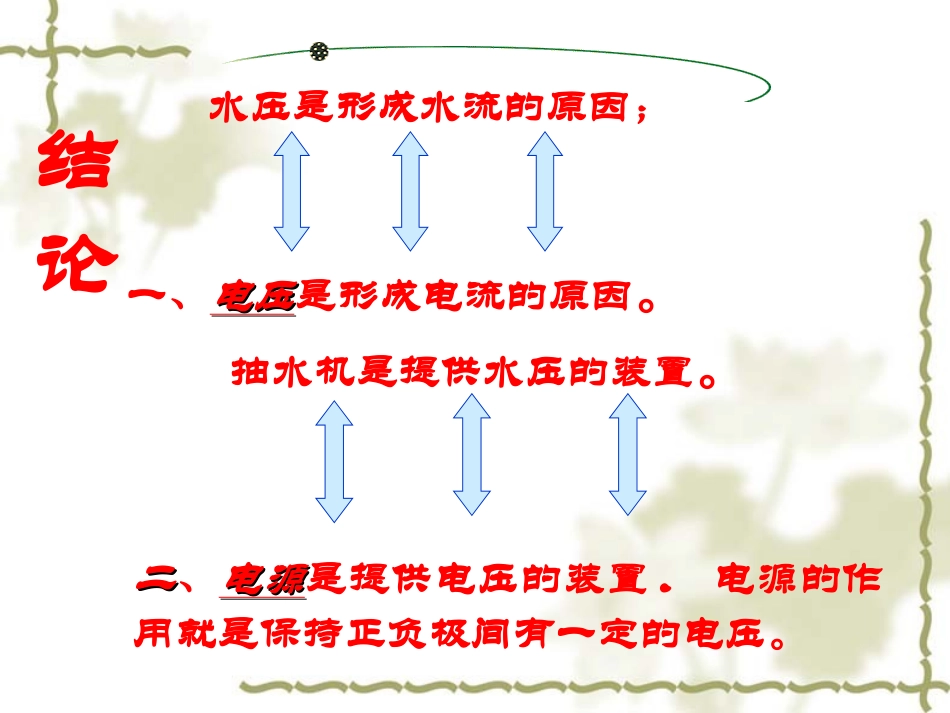

电压水压是形成水流的原因；一、电压电压是形成电流的原因。抽水机是提供水压的装置。二二、电源电源是提供电压的装置．电源的作用就是保持正负极间有一定的电压。结论问题：接入一节电池与接入两节电池灯泡的亮度相同吗？课本56页“想想做做”电压存在于电源或用电器两端三、电压的符号和单位电压用字母____表示，它的单位是，简称，符号是．ＵＵ伏特伏V电压的常用单位有：它们的换算关系是：千伏(KV)和毫伏(mV)1KV=1000V1V=1000mV110kV=V50mV=V4.5V=mV=kV1.1×1050.054.5×1034.5×10-3身边的电压值:家庭电路______V闪电_________V高压输电110KV=______V1节干电池______V220104~1091.1x1051.5一节干电池电压为１.５Ｖ1只铅蓄电池的电压为2V,一组(3只)铅蓄电池的电压为6V照明电路的电压为２２０Ｖ工业电路电压是380伏对人体安全的电压，不高于36伏常见的电压值：认识电压表电压表是测量电压的重要仪器，它的元件符号是：V电压表有两个量程：图a表示选用量程，分度值为；图b表示选用量程，分度值为；0～3V0.1V0～15V0.5V四、电压表图a图b电压表的使用方法：1、指针调零，检查电压表的指针是否对准零刻度线，如有偏差，用调零旋钮进行校正2、电流从“+”接线柱流入，从“－”接线柱流出）。3、并联：电压表必须与被测用电器并联电压表对电流的阻碍作用很大，通过的电流很小（几乎为零），所以不会烧毁电路，同时还能测出电路的电压。若串联接入电路中会断路4、选择合适的量程（用较大量程试触）在已知电压大小的情况下，直接选择合适的量程；若不能判断，则先用大量程“试触”，然后再选择合适的量程5、能直接与电源的两极相连练习使用电压表演示1：用电压表测出电池的电压值演示2：用刚测电压的电池做电源，用电压表测出灯泡的电压值请同学们在导学案上画出电路图+-V+-结论：在只有一个用电器的电路中，用电器两端的电压与电源电压相等仪表电流表电压表元件符号使用规则接法接线柱量程能否直接连到电源两极上学生用表量程分度值读数VA串联并联电流从“+”进从“-”出电流从“+”进从“-”出不能超过表的量程，先要试触不能超过表的量程，先要试触不能能0～0.6A0.02安0～3A0.1安3伏0.1伏15伏0.5伏先看量程再读先看量程再读小结：电压表和电流表的异同:例1.下列说法中正确是（）A.电路两端有电压，电路中就一定有持续的电流B.导体只要构成通路，导体中就会有电流C.电压是电路中形成电流的原因D.电路中有电流不一定有电压C练习例2.关于电压表的使用，正确的是（）A.电压表不能直接测量电源电压，否则会烧坏B.尽可能选大的量程，以免损坏电压表C.经试触后，被测电压不超过小量程时，应选用较小量程D.电压表接入电路时，不用考虑“+”“-”接线柱的接法C例3.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（）D讨论:1、下列电压表的连接是否正确讨论：下列电压表分别测的是谁的电压？L1L2L1L2
