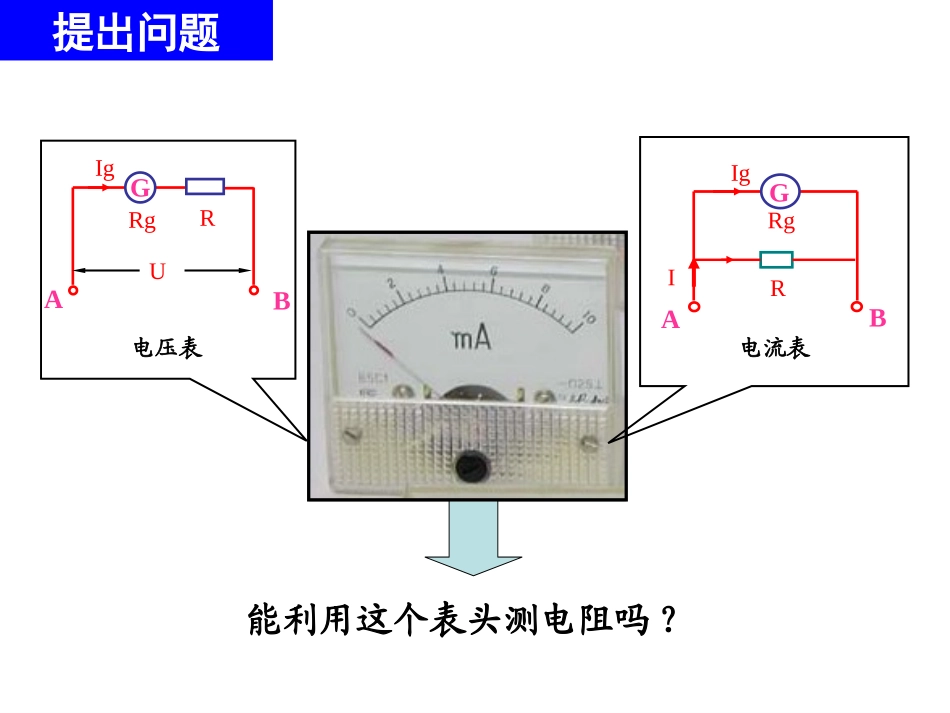

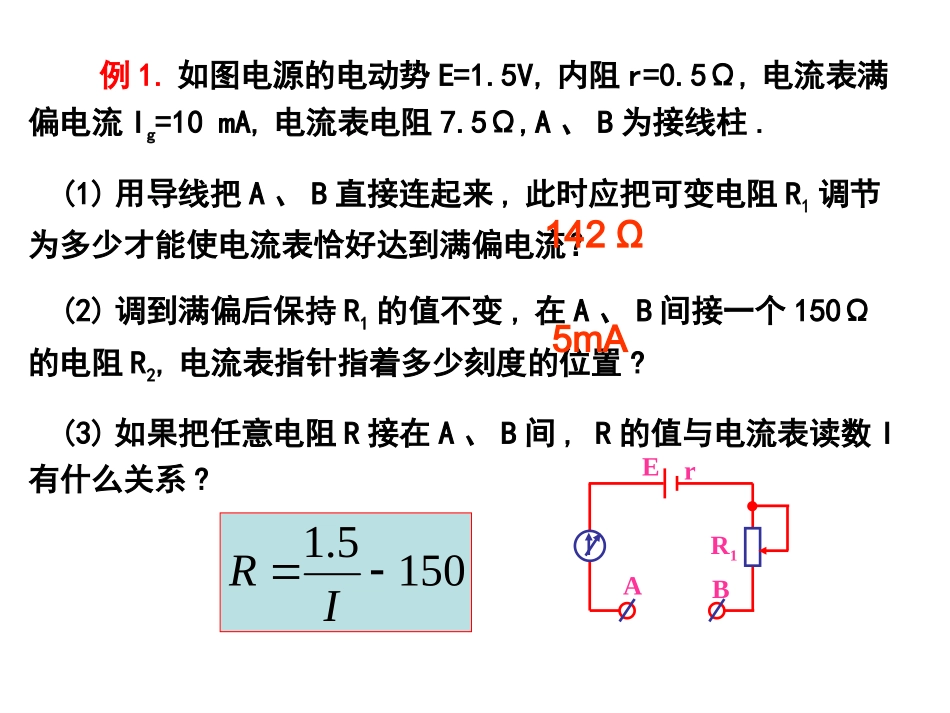

提出问题能利用这个表头测电阻吗?GABRRgIgU电压表GABRRgIgI电流表例1.如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻7.5Ω,A、B为接线柱.(1)用导线把A、B直接连起来,此时应把可变电阻R1调节为多少才能使电流表恰好达到满偏电流？(2)调到满偏后保持R1的值不变,在A、B间接一个150Ω的电阻R2,电流表指针指着多少刻度的位置?(3)如果把任意电阻R接在A、B间,R的值与电流表读数I有什么关系?R1ABEr导线电阻R2142Ω5mA1505.1IR通过以上计算同学们有何启发？如何将电流表转换成直接测量电阻的仪表？谈谈你的设想。1505.1IR将电流表的“10mA”刻度线标为“0Ω”，“5mA”刻度线标为“150Ω”，其它电流刻度按的规律转为电阻的标度，这样，电流表就改装成了直接测电阻的仪器。如图所示，这就是一个最简单的欧姆表的电路原理图。实际的欧姆表就是在这个原理的基础上制成的。1、内部电路一、欧姆表+-红表笔插入“+”插孔，但与内部电源的负极相连。这样做的目的是——使所有的电表都统一为：电流从“+”插孔流进。2、欧姆表测电阻的原理设电流表G的满偏电流为I，内电阻为r，电池的电动势为E，内阻为r,调零电阻为R。，被测电阻为R则有：xggER+r+r+Rg。xI=由上式可知R取某一值时，总有一个I值与之对应，因此电流强度I的大小就可以表示R的大小。xx一、欧姆表一、欧姆表051015ΩΩ20304050100200500∞1K051015ΩΩ20304050100200500∞1K051015ΩΩΩΩ20304050100200500∞1K3、表盘刻度原理一、欧姆表3、表盘刻度原理①电阻零刻线：将红、黑表笔短接，此时待测电阻Rx的值为0，调节欧姆调零旋钮，使电流表满偏，指针指右端电阻零刻线处。注意此时电流最大为Ig。此过程叫欧姆调零电阻为0电流最大3、表盘刻度原理一、欧姆表rRREIgg0红、黑表笔不接触时，此时待测电阻Rx为无穷大，电流表不偏，指针指左端电阻∞刻线处。注意此时电流最大为0。所以表盘电阻刻度由0—∞，不均匀。电阻为∞电流为0①电阻零刻线3、表盘刻度原理一、欧姆表②电阻刻度是不均匀的③中值电阻红、黑表笔之间接待测电阻R中，若电流表指针恰好指刻度正中央。则此时电流为Ig/2。则有：待测电阻Rx的值为0时，电流表满偏，此时电流最大为Ig。则有：即：中值电阻等于多用表的总内电阻。中RrRREIgg02rRREIgg0联立两式解得：rRRRg0中①电阻零刻线3、表盘刻度原理一、欧姆表②电阻刻度是不均匀的2501000例2、把量程为3mA的电流表改装成欧姆表的结构示意图如下,其中电池电动势E=1.5V.经改装后,若将原电流表3mA刻度处的刻度值定为零位置,将0mA刻度处的刻度值定为”∞”位置,则2mA刻度处应标欧,1mA刻度处应标欧.例3.如图所示，是一个量程为5mA的电流改装成的欧姆表，电池电势E＝1．5V。改装后，将原电流表5mA刻度处的刻度确定为0位置。在图中括号内标出欧姆表的＋、－插孔。若在两表笔之间接入一未知电阻Rx时，表针恰好指在刻度盘正中位置，则Rx=________。左－右＋300ΩGABR2＋－GABR＋－＋－GABR1GR1R2R213A电压表电流表和欧姆表都有一个表头能不能让它们共用一个表头制成一个多用电表呢?思考与讨论二、多用电表6B1AG2345ASE1E26B1AG2345ASE1E2开关S调到1、2、3、4、5、6个位置时电表分别测的是什么?在测量电流和电压时两个位置中哪个位置的量程比较大?1、2为电流表3、4为欧姆表5、6为电压表电流：1大电压：6大R1．．G．．．R21mA10mA12R1．．G．R26．．R3R4．52.5V10VR1．．G．R24．3．．RR×1×10电流档电路电流档电路欧姆档电路欧姆档电路电压档电路电压档电路165432表头“Ω”调零旋纽机械零点调节旋纽黑表笔转换开关红表笔二、多用电表指针式万用表数字式万用表数字式兆欧表二、多用电表表盘表盘分清三条刻度线所分清三条刻度线所测量的物理量测量的物理量最下面的一条刻度线分布不最下面的一条刻度线分布不均匀（开始阶段较密集），均匀（开始阶段较密集），是用来测交流电压的．是用来测交流电压的．最上面的刻度线右端标有最上面的刻度线右端标有““0”0”，从右向左，刻度线，从右向左，刻度线依次变密，是用来测电阻的；依次变密，是用来测电阻的；中间的刻度线共中间的...
