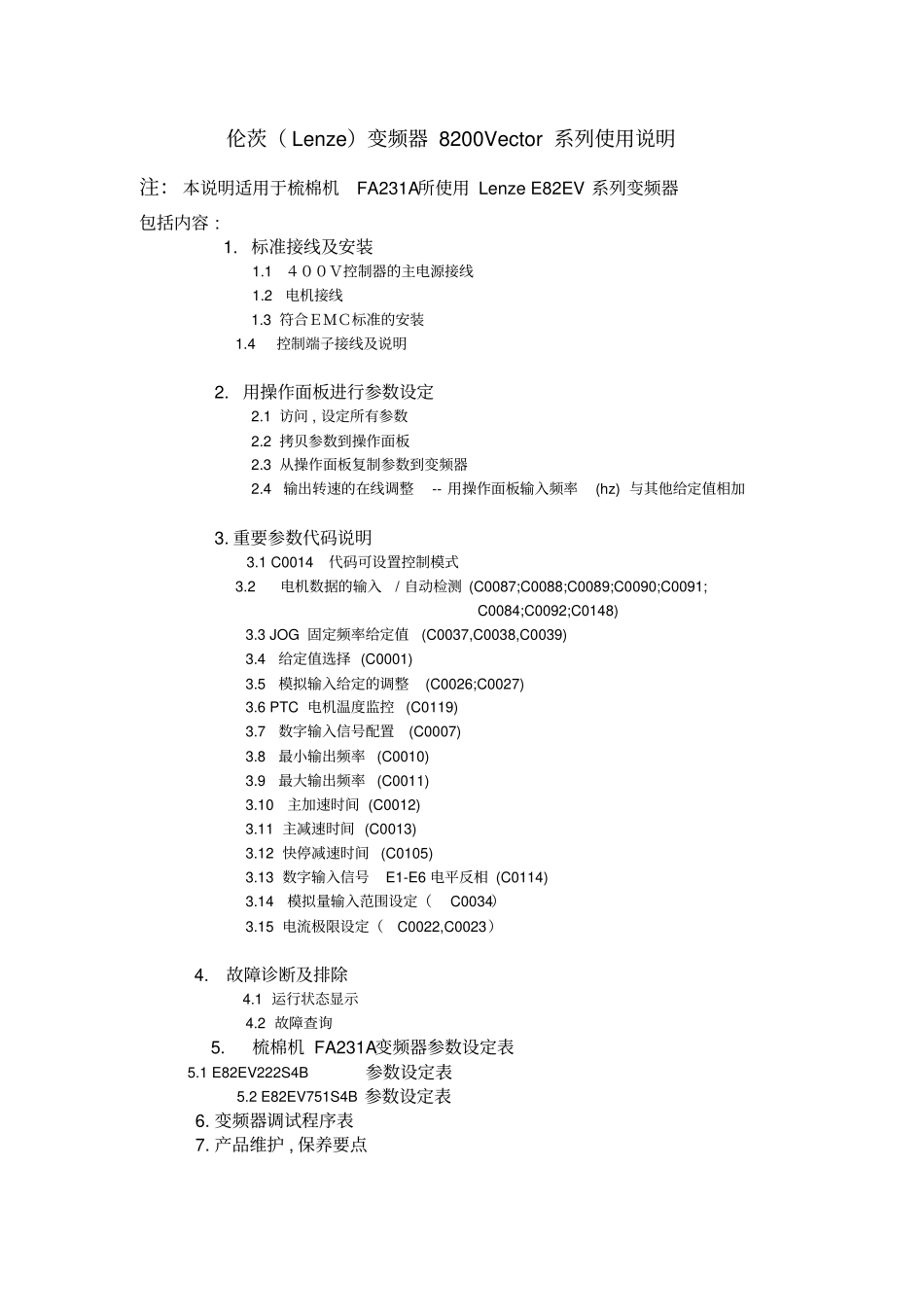

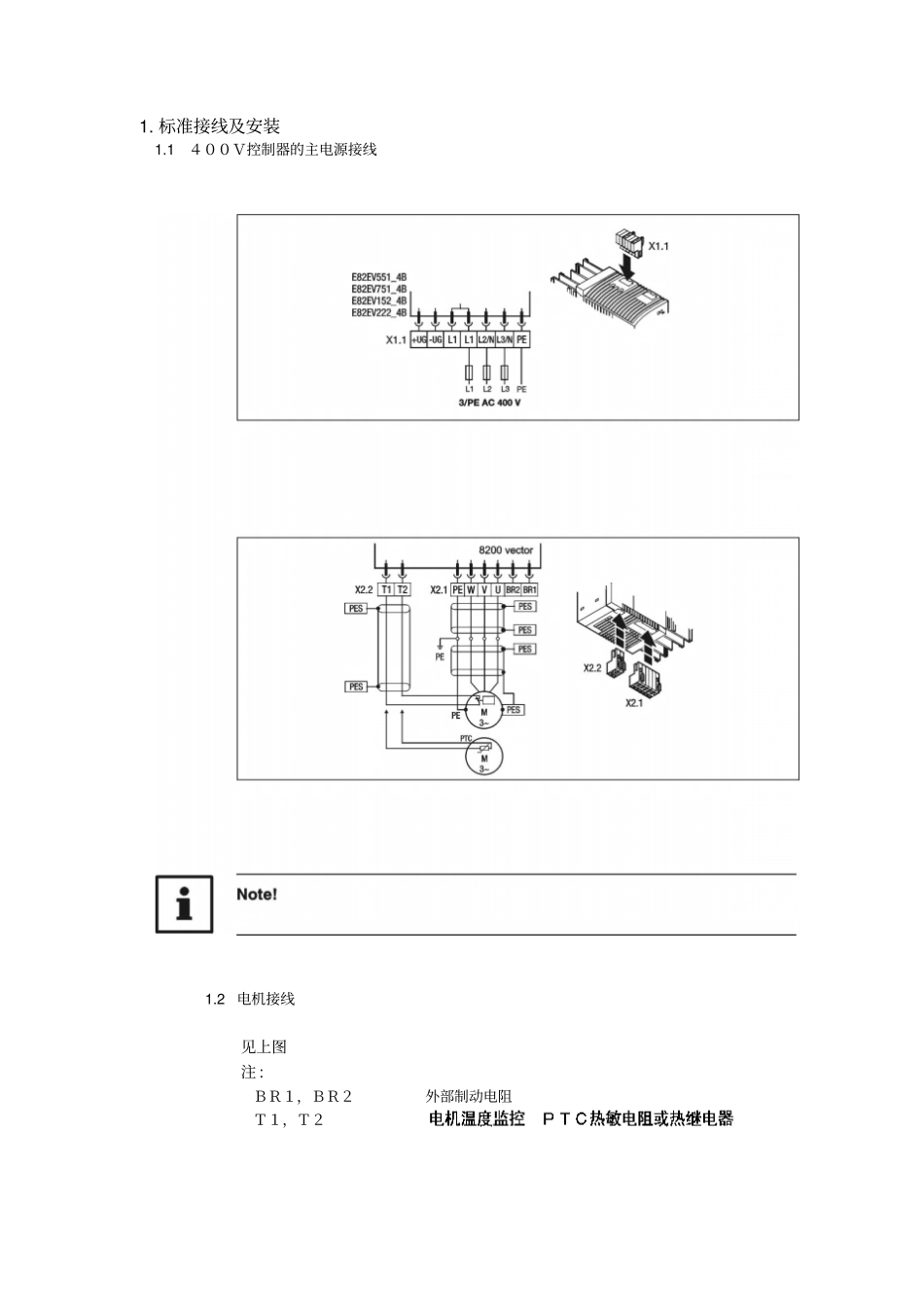

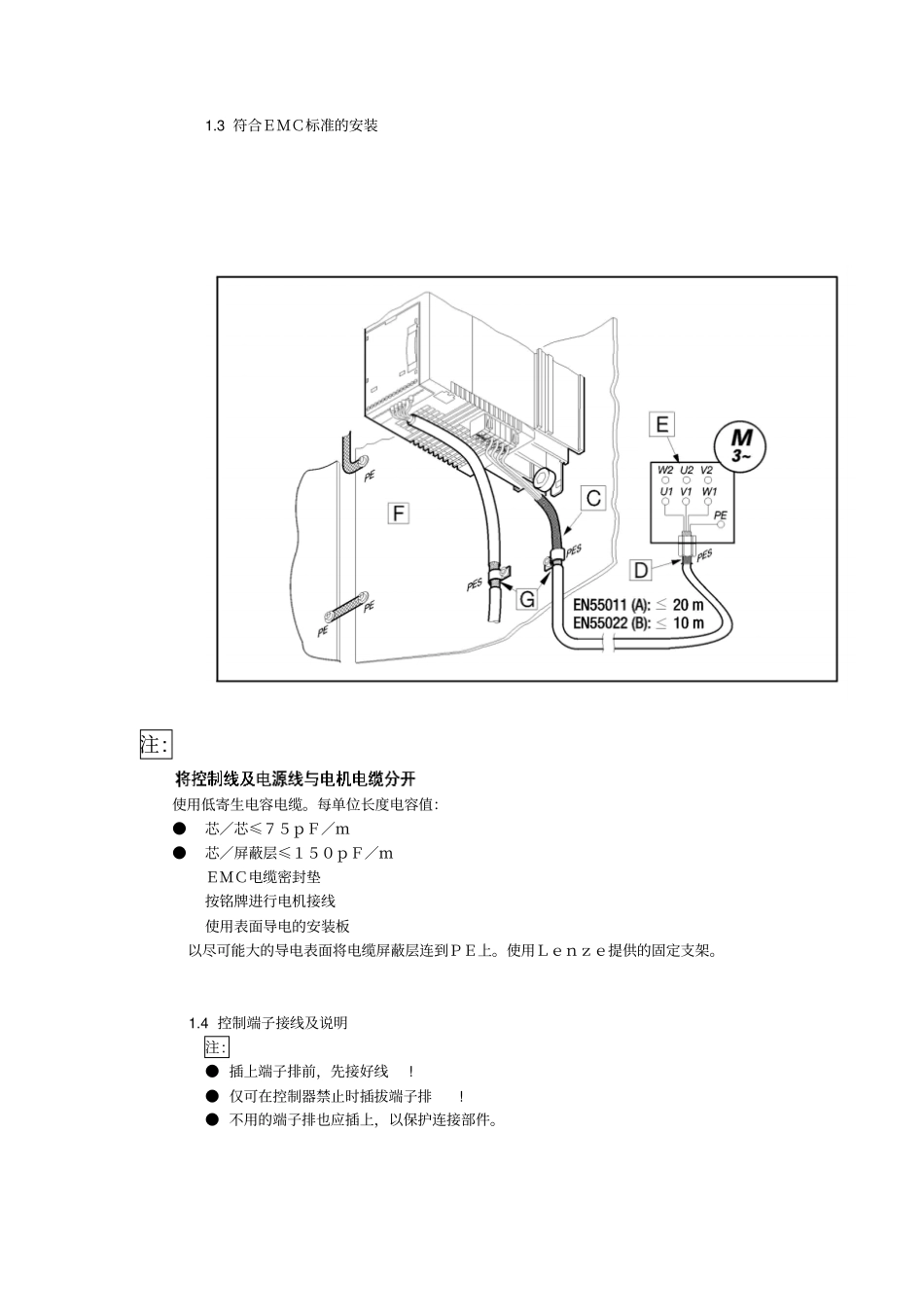

伦茨（Lenze）变频器8200Vector系列使用说明注：本说明适用于梳棉机FA231A所使用LenzeE82EV系列变频器包括内容:1.标准接线及安装1.1４００Ｖ控制器的主电源接线1.2电机接线1.3符合ＥＭＣ标准的安装1.4控制端子接线及说明2.用操作面板进行参数设定2.1访问,设定所有参数2.2拷贝参数到操作面板2.3从操作面板复制参数到变频器2.4输出转速的在线调整--用操作面板输入频率(hz)与其他给定值相加3.重要参数代码说明3.1C0014代码可设置控制模式3.2电机数据的输入/自动检测(C0087;C0088;C0089;C0090;C0091;C0084;C0092;C0148)3.3JOG固定频率给定值(C0037,C0038,C0039)3.4给定值选择(C0001)3.5模拟输入给定的调整(C0026;C0027)3.6PTC电机温度监控(C0119)3.7数字输入信号配置(C0007)3.8最小输出频率(C0010)3.9最大输出频率(C0011)3.10主加速时间(C0012)3.11主减速时间(C0013)3.12快停减速时间(C0105)3.13数字输入信号E1-E6电平反相(C0114)3.14模拟量输入范围设定（C0034）3.15电流极限设定（C0022,C0023）4.故障诊断及排除4.1运行状态显示4.2故障查询5.梳棉机FA231A变频器参数设定表5.1E82EV222S4B参数设定表5.2E82EV751S4B参数设定表6.变频器调试程序表7.产品维护,保养要点1.标准接线及安装1.1４００Ｖ控制器的主电源接线1.2电机接线见上图注:ＢＲ１，ＢＲ２外部制动电阻Ｔ１，Ｔ２1.3符合ＥＭＣ标准的安装注:使用低寄生电容电缆。每单位长度电容值：●芯／芯≤７５ｐＦ／ｍ●芯／屏蔽层≤１５０ｐＦ／ｍＥＭＣ电缆密封垫按铭牌进行电机接线使用表面导电的安装板以尽可能大的导电表面将电缆屏蔽层连到ＰＥ上。使用Ｌｅｎｚｅ提供的固定支架。1.4控制端子接线及说明注:●插上端子排前，先接好线!●仅可在控制器禁止时插拔端子排!●不用的端子排也应插上，以保护连接部件。3OFFONONOFFOFF4⋯20mA(开路控1OFFONONOFFOFF4⋯20mA0OFFONONOFFOFF0⋯20mAOFFONOFF5OFFOFFOFF4OFFONON3ONOFFOFF212ON-10V⋯+10V0OFF0⋯10V(Lenze设定)0OFF0⋯5VC0034开关位X3/8的信号注意:?DIP开关和C0034的设定范围必须一致，否则，控制器不能正确读取X3/8的模拟输入信号。?若给定电位器通过X3/9由内部供电，必须利用DIP开关将电压范围设为0⋯5V，否则不能在整个速度范围内使用。2.用操作面板进行参数设定注意:或2.1访问,设定所有参数操作键显示结果注释示例1插上操作面板启动,显示用户菜单中的第一个代码(C0517/1,Lenze设定;C0050=输出频率)2必要时切换到“ALL”菜单切换到功能条234选择菜单“ALL“（列出所有代码）5确认选择，切换到功能条16控制器禁止只有改变C0002,C0148,C0174和/或C0469时才需要7设定参数将C0412/3的内容改为38选择代码9对没有子代码的代码：自动跳到10选择子代码1112设定参数13若显示，确认输入若未显示，确认输入。不起作用。14回到第七步，开始其他参数设定2.2拷贝参数到操作面板１．插上操作面板２．用ＳＴＯＰＥＮＴＥＲ确认４．如果ＳＡｖＥ关闭，所有参数集传至面板2.3从操作面板复制参数到变频器１．插上操作面板２．用ＳＴＯＰ３．在Ｃ０００２下设定选择号，用ＥＮＴＥＲ确认。４．如果ＬＯＡｄ关闭，所有参数集传至控制器。2.4输出转速的在线调整--用操作面板输入频率(hz)与其他给定值相加１．用“←”或“→”选择Ｓｅｔ,操作面板的给定值会加到主给定上.－当控制器禁止时，可保存给定值。当控制器使能后，传动加速／减速至上次禁止前的存贮值。－在Ｃ０１４０下，可以在线读和设置操作面板给定值。3.重要参数代码说明3.1C0014代码可设置控制模式代码允许的设定要点号名称Lenze选择C0014控制模式‐2‐‐2‐V-f控制时的V/f特性具有恒定Vmin提升电压的线性特性‐3‐V-f2控制时的V/f特性具有恒定Vmin提升电压的平方特性‐4‐矢量控制前提条件是在C0148代码下选择识别电机‐5‐具有速度限制的无传感器转矩控制●在C0412/6下的转矩给定值●若C0412/1已定义，则通过给定1（NSET1-N1）设定速度极限，否则由C0011设定参数否则，调试无法进行在Ｃ００１４代码下，可设置控制模式和电压特性，也可根据负载特性调整控制器参数。●线性特性用于负载转矩与速度成正比的传动。●平方特性用于负载转矩...
