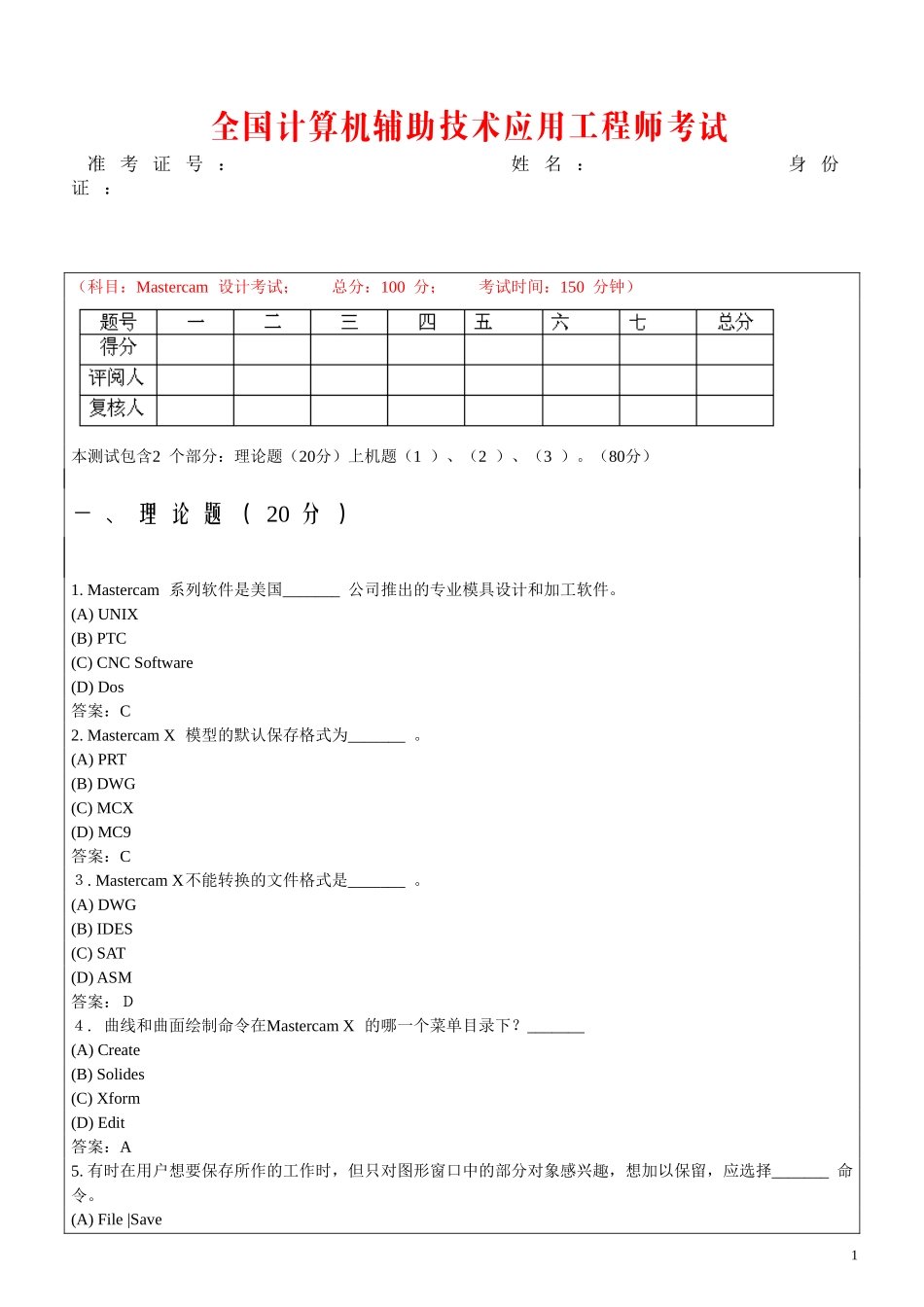

全国计算机辅助技术应用工程师考试准考证号：姓名：身份证：（科目：Mastercam设计考试；总分：100分；考试时间：150分钟）本测试包含2个部分：理论题（20分）上机题（1）、（2）、（3）。（80分）一、理论题（20分）1.Mastercam系列软件是美国_______公司推出的专业模具设计和加工软件。(A)UNIX(B)PTC(C)CNCSoftware(D)Dos答案：C2.MastercamX模型的默认保存格式为_______。(A)PRT(B)DWG(C)MCX(D)MC9答案：C３.MastercamX不能转换的文件格式是_______。(A)DWG(B)IDES(C)SAT(D)ASM答案：Ｄ４.曲线和曲面绘制命令在MastercamX的哪一个菜单目录下？_______(A)Create(B)Solides(C)Xform(D)Edit答案：A5.有时在用户想要保存所作的工作时，但只对图形窗口中的部分对象感兴趣，想加以保留，应选择_______命令。(A)File|Save1(B)File|Saveas(C)File|SaveSome(D)File|Saveall答案：C6.用户在进行新的工作时，如果想把以前保存的两个图形文件导入到一个工作窗口中，该如何操作？_______(A)连续执行两次File|Open命令，依此打开两个文件(B)执行File|Open命令同时打开两个文件(C)拷贝一个图形文件到另一个图形文件中(D)使用File|FileMerger|Pattern命令。答案：D7.MastercamX为用户提供了_______种样条曲线的绘制方式。(A)4(B)5(C)6(D)7答案：A8.MastercamX为用户提供了_______种倒圆角的方式。(A)3(B)4(C)5(D)6答案：B9.在MastercamX中，下面对什么是边界框及其作用描述正确的是_______？(A)边界框是一个包含被选图素的矩形框。(B)边界框是一个包含被选图素的圆柱形。(C)边界框是一个正好将被选中图素包含在其中的“盒子”。(D)边界框用来确定绘图边界的矩形框答案：C10.在MastercamX的Create绘图工具中还提供了一些特殊的图形绘制功能，下面那一项不再特殊绘图功能之列？_______(A)门形图形(B)塔形图形(C)阶梯图形(D)退刀槽答案：B11.用三个支承点对工件的平面进行定位，能消除其______自由度。(A)三个平动(B)三个转动(C)一个平动两个转动(D)一个转动两个平动答案：C212.工件定位时，被消除的自由度少于六个，不能满足加工要求的定位称为______。(A)欠定位(B)过定位(C)完全定位(D)不完全定位答案：A13.用来确定生产对象上几何要素间的______所依据的那些点、线、面称为基准(A)尺寸关系(B)几何关系(C)位置关系(D)相对关系答案：B14.选择数控机床的精度等级应根据被加工工件______的要求来确定的。(A)关键部位加工精度(B)一般精度(C)长度(D)外径答案：A15.铣刀直径为Φ50mm，铣削铸铁时其切削速度为19m/min，则其主轴转速约为______r/min。(A)60(B)120(C)240(D)480答案：B16.数控编程人员在数控编程和加工时使用的坐标系是______。(A)右手直角笛卡尔坐标系(B)机床坐标系(C)工件坐标系(D)直角坐标系答案：C17.______是指机床上一个固定不变的极限点。(A)机床原点(B)工件原点(C)换刀点(D)对刀点3答案：A18.数控机床的旋转轴之一B轴是绕______直线轴旋转的轴。(A)X轴(B)Y轴(C)Z轴(D)W轴答案：B19.数控机床的F功能常用______单位。(A)m/min(B)mm/min或mm/r(C)m/r(D)m/h答案：B20.从安全高度切入工件前刀具移动的速度叫______。(A)进给速度(B)接近速度(C)快进速度(D)退刀速度答案：B二、上机题一（20分）按照所给模型，利用MasterCAM完成零件的加工。要求：1、合理的选择机床类型；2、合理的进行毛坯设置；3、设置合理的刀具和切削工艺参数；4、合理设置非切削参数；5、合理选择后处理程序，生成NC代码和NCI刀路文件；4注意：完成后一定要关闭后软件再进行压缩！压缩包里包括：完成后的模型文件、NC文件、NCI文件。三、上机题二（30分）按照所给模型，利用MasterCAM完成零件的加工。要求：1、合理的选择机床类型；2、合理的进行毛坯设置；3、设置合理的刀具和切削工艺参数；4、合理设置非切削参数；5、合理选择后处理程序，生成NC代码和NCI刀路文件；注意：完成后一定要关闭后软件再进行压缩！压缩包里包括：完成后的模型文件、NC文件、NCI文件。四、上机题三（30分）按照所给模型，利用MasterCAM完成零件的加工。要求：1、合理的选择机床类型；2、合理的进行毛坯设置；3、设置合理的刀具和切削工艺参数；4、合理设置非切削参数；5、合理选择后处理程序，生成NC代码和NCI刀路文件；注意：完成后一定要关闭后软件再进行压缩！压缩包里包括：完成后的模型文件、NC文件、NCI文件。5
