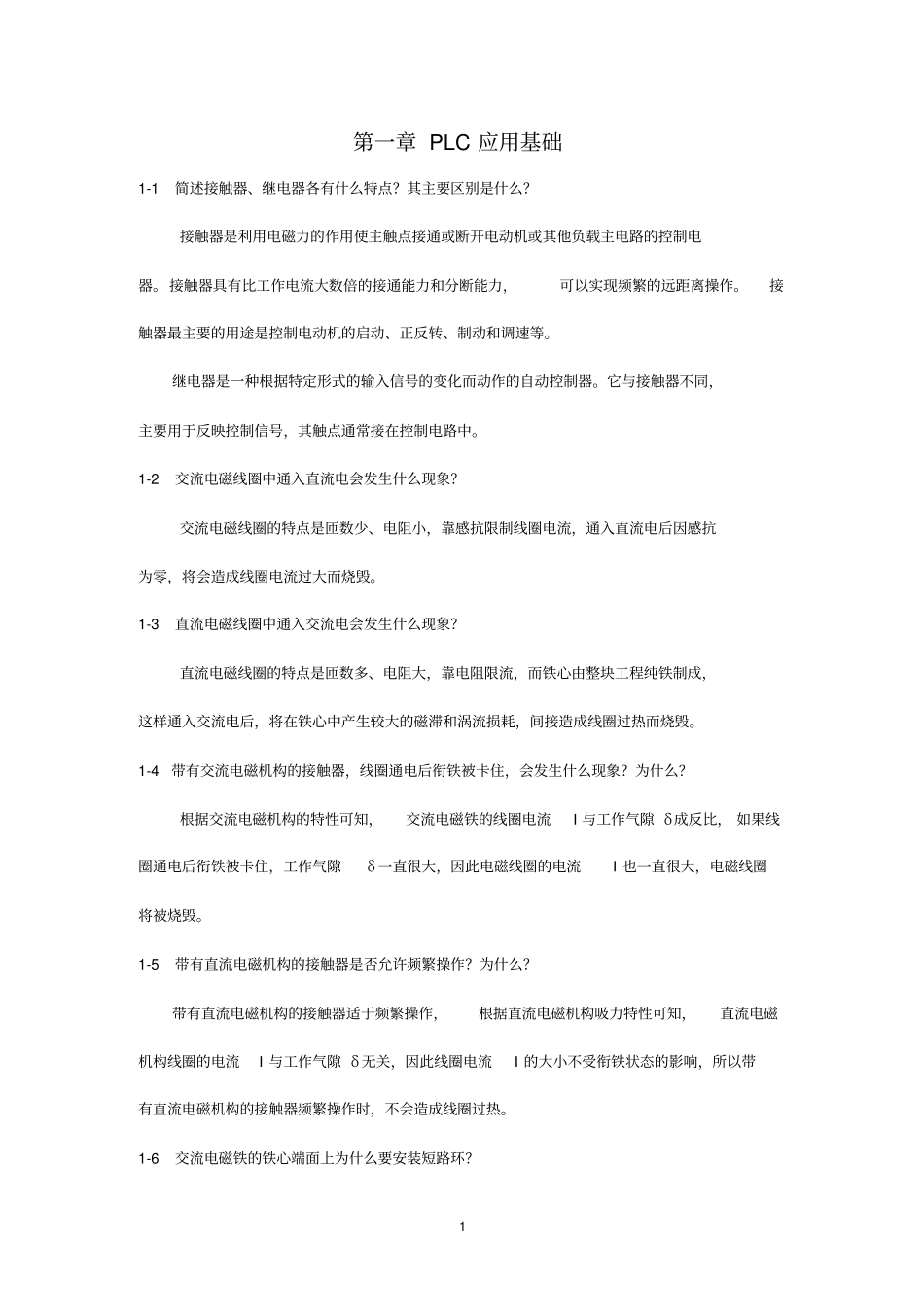

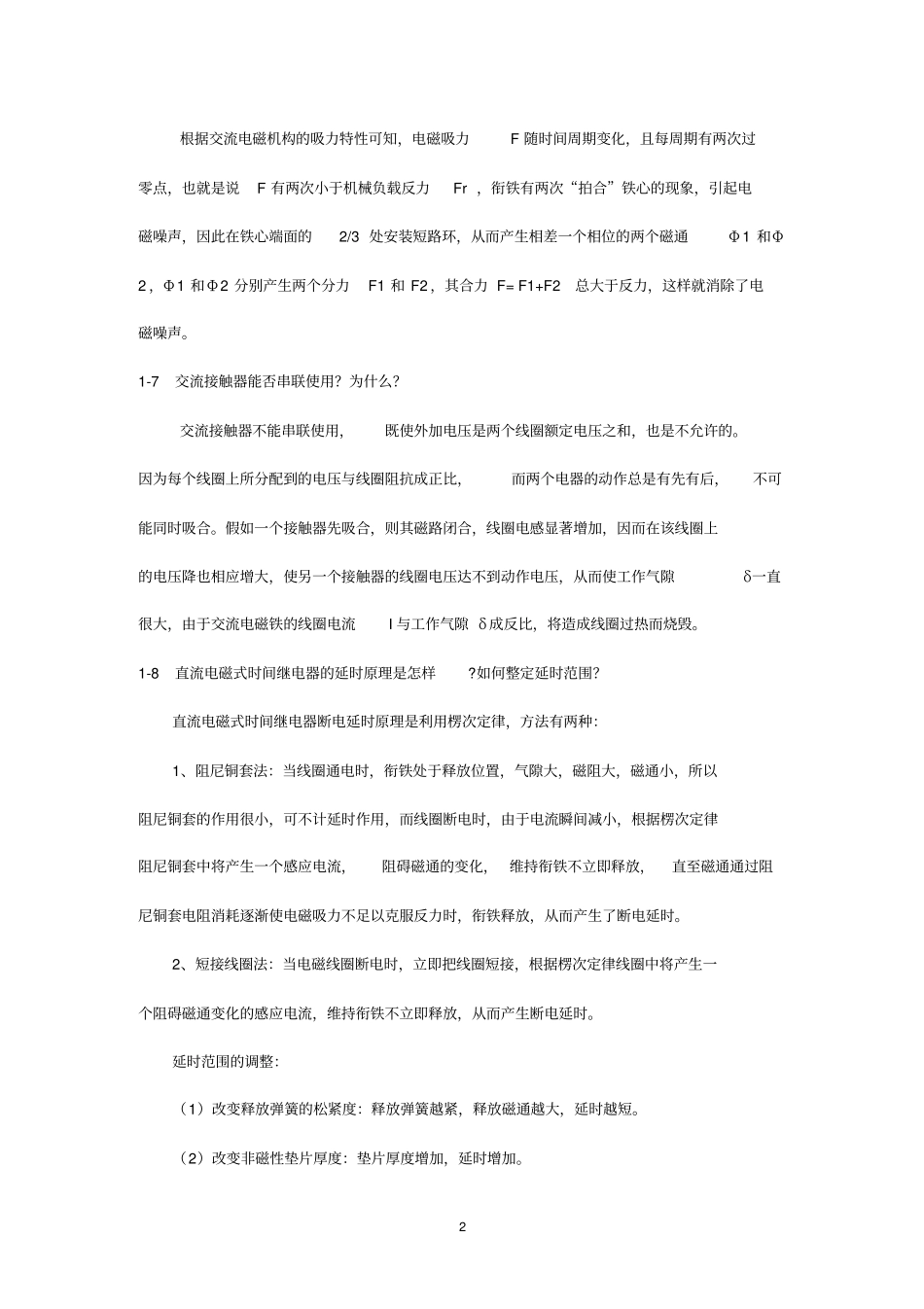

1第一章PLC应用基础1-1简述接触器、继电器各有什么特点？其主要区别是什么？接触器是利用电磁力的作用使主触点接通或断开电动机或其他负载主电路的控制电器。接触器具有比工作电流大数倍的接通能力和分断能力，可以实现频繁的远距离操作。接触器最主要的用途是控制电动机的启动、正反转、制动和调速等。继电器是一种根据特定形式的输入信号的变化而动作的自动控制器。它与接触器不同，主要用于反映控制信号，其触点通常接在控制电路中。1-2交流电磁线圈中通入直流电会发生什么现象？交流电磁线圈的特点是匝数少、电阻小，靠感抗限制线圈电流，通入直流电后因感抗为零，将会造成线圈电流过大而烧毁。1-3直流电磁线圈中通入交流电会发生什么现象？直流电磁线圈的特点是匝数多、电阻大，靠电阻限流，而铁心由整块工程纯铁制成，这样通入交流电后，将在铁心中产生较大的磁滞和涡流损耗，间接造成线圈过热而烧毁。1-4带有交流电磁机构的接触器，线圈通电后衔铁被卡住，会发生什么现象？为什么？根据交流电磁机构的特性可知，交流电磁铁的线圈电流I与工作气隙δ成反比，如果线圈通电后衔铁被卡住，工作气隙δ一直很大，因此电磁线圈的电流I也一直很大，电磁线圈将被烧毁。1-5带有直流电磁机构的接触器是否允许频繁操作？为什么？带有直流电磁机构的接触器适于频繁操作，根据直流电磁机构吸力特性可知，直流电磁机构线圈的电流I与工作气隙δ无关，因此线圈电流I的大小不受衔铁状态的影响，所以带有直流电磁机构的接触器频繁操作时，不会造成线圈过热。1-6交流电磁铁的铁心端面上为什么要安装短路环？2根据交流电磁机构的吸力特性可知，电磁吸力F随时间周期变化，且每周期有两次过零点，也就是说F有两次小于机械负载反力Fr，衔铁有两次“拍合”铁心的现象，引起电磁噪声，因此在铁心端面的2/3处安装短路环，从而产生相差一个相位的两个磁通Φ1和Φ2，Φ1和Φ2分别产生两个分力F1和F2，其合力F=F1+F2总大于反力，这样就消除了电磁噪声。1-7交流接触器能否串联使用？为什么？交流接触器不能串联使用，既使外加电压是两个线圈额定电压之和，也是不允许的。因为每个线圈上所分配到的电压与线圈阻抗成正比，而两个电器的动作总是有先有后，不可能同时吸合。假如一个接触器先吸合，则其磁路闭合，线圈电感显著增加，因而在该线圈上的电压降也相应增大，使另一个接触器的线圈电压达不到动作电压，从而使工作气隙δ一直很大，由于交流电磁铁的线圈电流I与工作气隙δ成反比，将造成线圈过热而烧毁。1-8直流电磁式时间继电器的延时原理是怎样?如何整定延时范围？直流电磁式时间继电器断电延时原理是利用楞次定律，方法有两种：1、阻尼铜套法：当线圈通电时，衔铁处于释放位置，气隙大，磁阻大，磁通小，所以阻尼铜套的作用很小，可不计延时作用，而线圈断电时，由于电流瞬间减小，根据楞次定律阻尼铜套中将产生一个感应电流，阻碍磁通的变化，维持衔铁不立即释放，直至磁通通过阻尼铜套电阻消耗逐渐使电磁吸力不足以克服反力时，衔铁释放，从而产生了断电延时。2、短接线圈法：当电磁线圈断电时，立即把线圈短接，根据楞次定律线圈中将产生一个阻碍磁通变化的感应电流，维持衔铁不立即释放，从而产生断电延时。延时范围的调整：（1）改变释放弹簧的松紧度：释放弹簧越紧，释放磁通越大，延时越短。（2）改变非磁性垫片厚度：垫片厚度增加，延时增加。3（3）为增大断电延时，对带阻尼套的时间继电器可兼用短接线圈法。1-9交流电压继电器与直流电压继电器在结构上有什么不同？二者均为电压线圈，但有交流和直流之分。交流电压线圈的特点是匝数少、电阻小，靠感抗限制线圈电流，铁心由硅钢片叠铆而成；直流电压线圈的特点是匝数多、电阻大，靠电阻限流，铁心由整块工程纯铁制成。1-10直流电压继电器与直流电流继电器在结构上有什么不同？直流电压继电器的线圈是电流线圈，它与负载串联以反映负载电流的变化，故它的线圈匝数少而导线粗；直流电压继电器的线圈是电压线圈，导线细、电阻大、与负载并联以反映电路电压的变化。1-11Y形接法的三相异步电动机能否采用两相结构的热继电器作为断相和过载保护？△...
