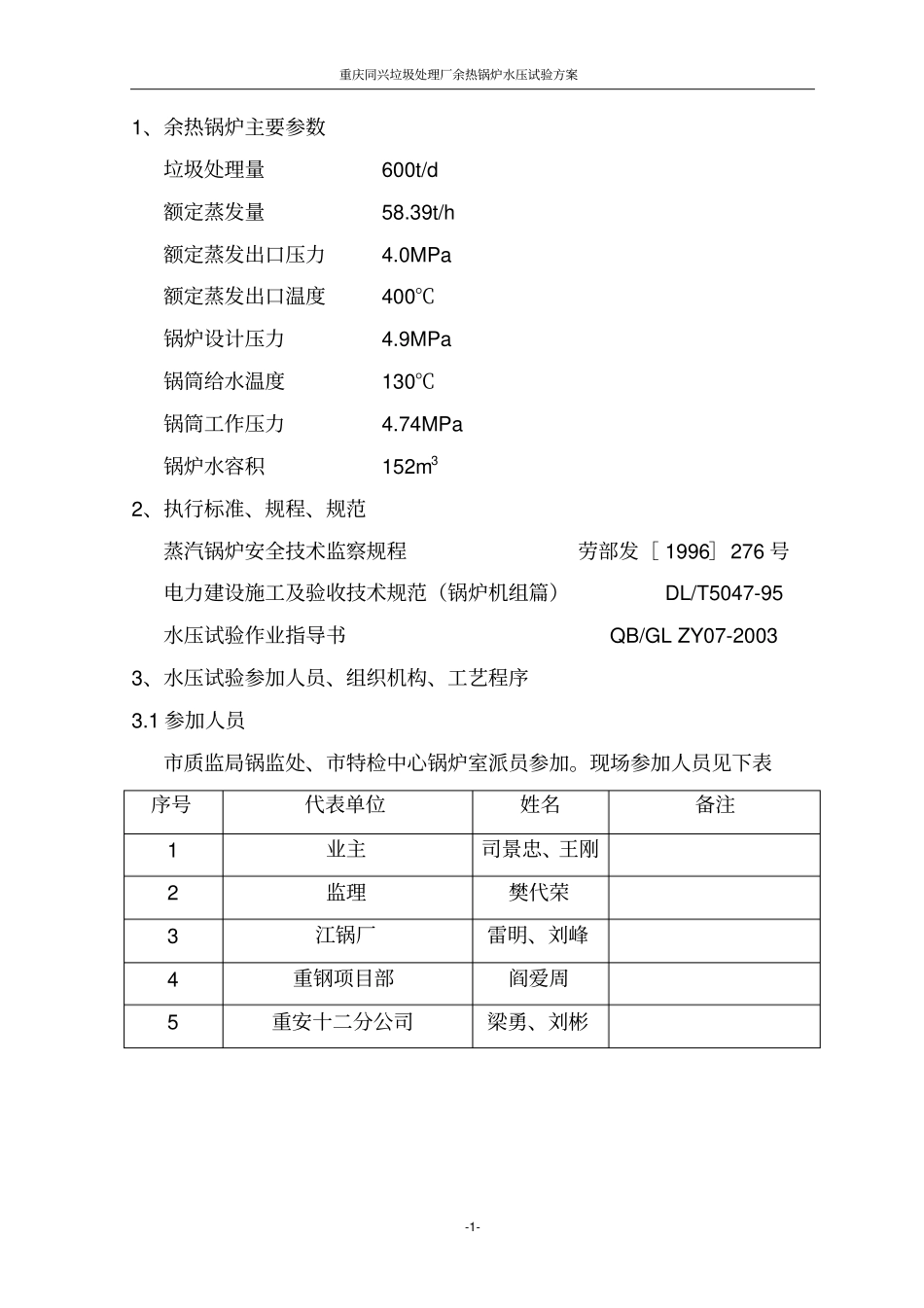

重庆同兴垃圾处理厂余热锅炉水压试验方案-1-1、余热锅炉主要参数垃圾处理量600t/d额定蒸发量58.39t/h额定蒸发出口压力4.0MPa额定蒸发出口温度400℃锅炉设计压力4.9MPa锅筒给水温度130℃锅筒工作压力4.74MPa锅炉水容积152m32、执行标准、规程、规范蒸汽锅炉安全技术监察规程劳部发［1996］276号电力建设施工及验收技术规范（锅炉机组篇）DL/T5047-95水压试验作业指导书QB/GLZY07-20033、水压试验参加人员、组织机构、工艺程序3.1参加人员市质监局锅监处、市特检中心锅炉室派员参加。现场参加人员见下表序号代表单位姓名备注1业主司景忠、王刚2监理樊代荣3江锅厂雷明、刘峰4重钢项目部阎爱周5重安十二分公司梁勇、刘彬重庆同兴垃圾处理厂余热锅炉水压试验方案-2-3.2组织机构水压试验指挥陈国荣缺陷处理郝小松吊杆检查刘元福记录苏俊安全李德进维修电工李兴富操作郑国强检查吴健检查试压杨廷贵检查试压周明检查试压冯居华试彭厚彬压张春一炉膛彭厚勤二炉膛罗伟三炉膛王洪省煤器王铁柱炉顶部黄昌田炉外部曹兵炉下部李兵重庆同兴垃圾处理厂余热锅炉水压试验方案-3-3.3水压试验工艺程序水压试验前的检查向炉内注水排汽炉水满后关闭排汽阀后检查升压至0.4MPa后的检查继续升压至4.74MPa后的检查并关闭就地水位计连通门继续升压至5.93MPa稳压20min泄压至4.74MPa后的全面检查排水使压力降至1.3MPa后对疏水门、减温水门、取样门、排污门进行一次冲洗锅筒表压接近零时关闭泄压门（控制门四）拆除水压试验装置和临时管道做好保护措施水压试验结束，填写水压试验记录签证重庆同兴垃圾处理厂余热锅炉水压试验方案-4-4、锅炉水压试验范围4.1锅炉本体的省煤器、锅筒、膜式水冷壁、过热器和锅炉范围内的汽水管道、阀门。4.2二次门以内的受压管路①连续排污系统②加药及取样系统③疏水及故事放水系统④排汽系统⑤反冲洗系统⑥热工仪表各测点4.3锅炉主给水管路系统包括给水操作平台在内。5、水压试验前的检查与准备5.1检查5.1.1承压部件的安装应全部完成，包括焊接及受热面管子、支吊架和膜式壁的一次密封焊接、集箱、汽包检查、热膨胀检查，炉顶吊杆系统是否受力均匀等安装工作。5.1.2汽水系统管道上所有阀门的启闭位置应符合水压试验要求，并有明确的位号牌表示，开关状态标志清晰，并落实专人监督阀门。5.1.3组合安装时用的临时加固，固定支撑应全部割除并清理干净。5.1.4核对合金钢部件的光谱复检色标是否与图纸要求相符。5.1.5校核受热面系统各处的膨胀间隙和膨胀方向是否符合设计要求并作好记录。锅筒、管道等的热胀指示器应安装好，调整至“零”点。5.1.6锅筒上的两个安全阀和集汽集箱的一个安全阀应加适合的盲板。5.1.７清除试压通道的杂物，便于试压检查。5.2准备5.2.1试压装置设置在锅炉7m平台主给水管上压力表的后端。（图一）重庆同兴垃圾处理厂余热锅炉水压试验方案-5-5.2.2试压用水采用7m平台除盐水补给水箱内已制备的200m3除盐水，并经加氨加联胺处理。水的PH值调整至9~10，并经充分混合合格后方可使用。加药比例为mg/L。5.2.3试压水利用±0.00主给水泵，向锅炉注入合格的除盐水，进水前管道必须冲洗干净。5.2.4第一炉膛内设置两副6m安全吊篮，第二炉膛内设置两副3m安全吊篮；10台充电式照明设施供炉膛内检查。5.2.5消除缺陷的修理工具：安全电源线架、低压行灯变压器及灯具、氩弧焊机、电钻、磨头、铣刀头、手砂轮机和各种规格扳手。5.2.6准备好安装技术记录和三针时钟及50℃玻璃水银温度计。5.2.7泄水点位置由业主指定。6、气压试验由于锅炉系统复杂，焊缝与法兰结合面较多，渗漏的可能性也大。如果泄漏点都通过水压试验来发现，则势必将水压试验时间拖长。泄漏情况较大时将被迫中断试压，放水消除缺陷后方能继续水压试验。因此，在正式水压试验之前先进行一次气压试验，用来检查受压部件是否有泄漏，有利于水压试验的顺利进行。重庆同兴垃圾处理厂余热锅炉水压试验方案-6-6.1方法6.1.1利用业主生产用的20m3/min空气压缩机，其额定压力为0.8Mpa。压缩空气经汽水分离器除去水份、油份后由临时供气管道进入锅炉。6.1.2进气口借用水压试验的进水口对锅炉试验系统充气，使系统内的压力达到...
