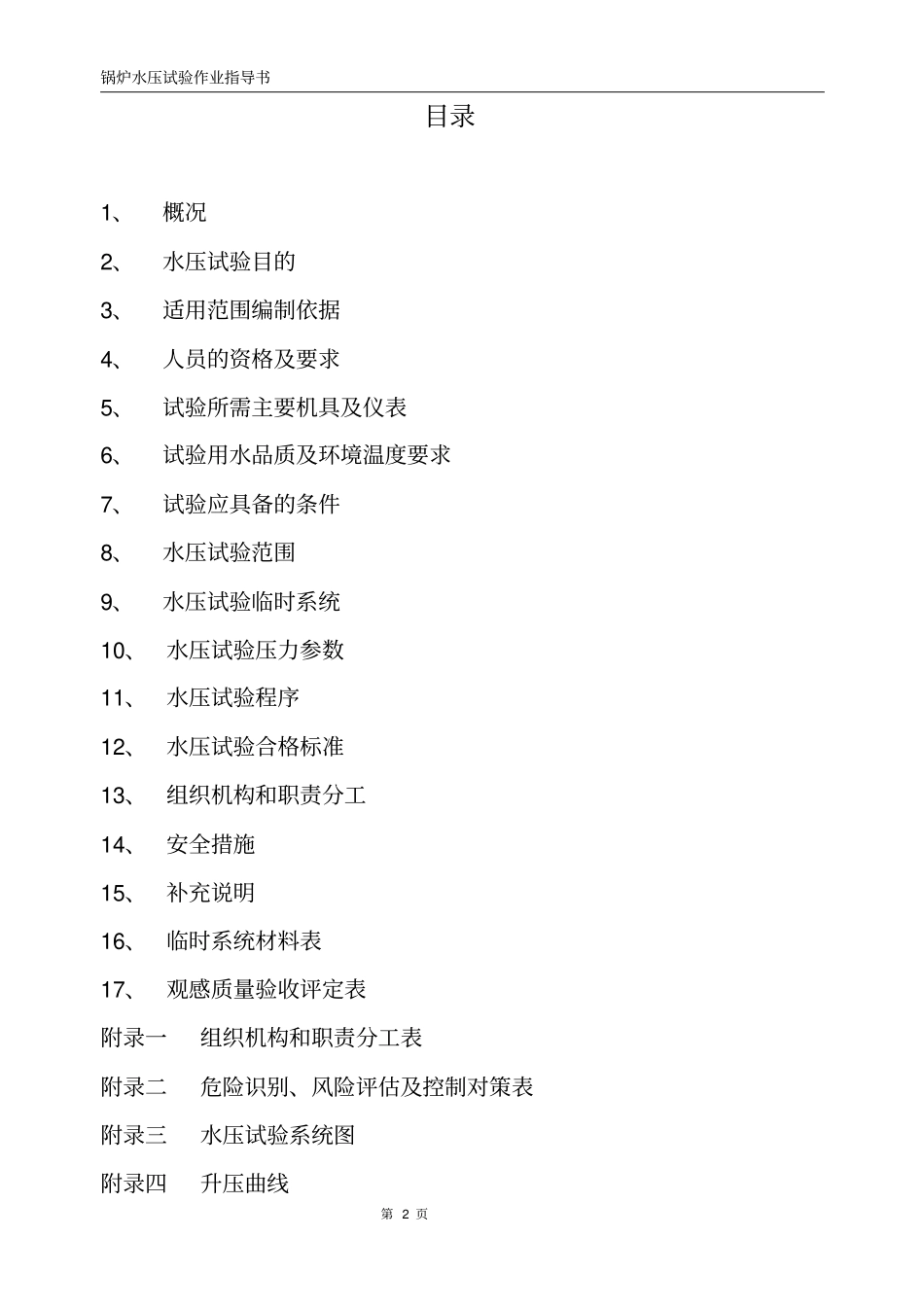

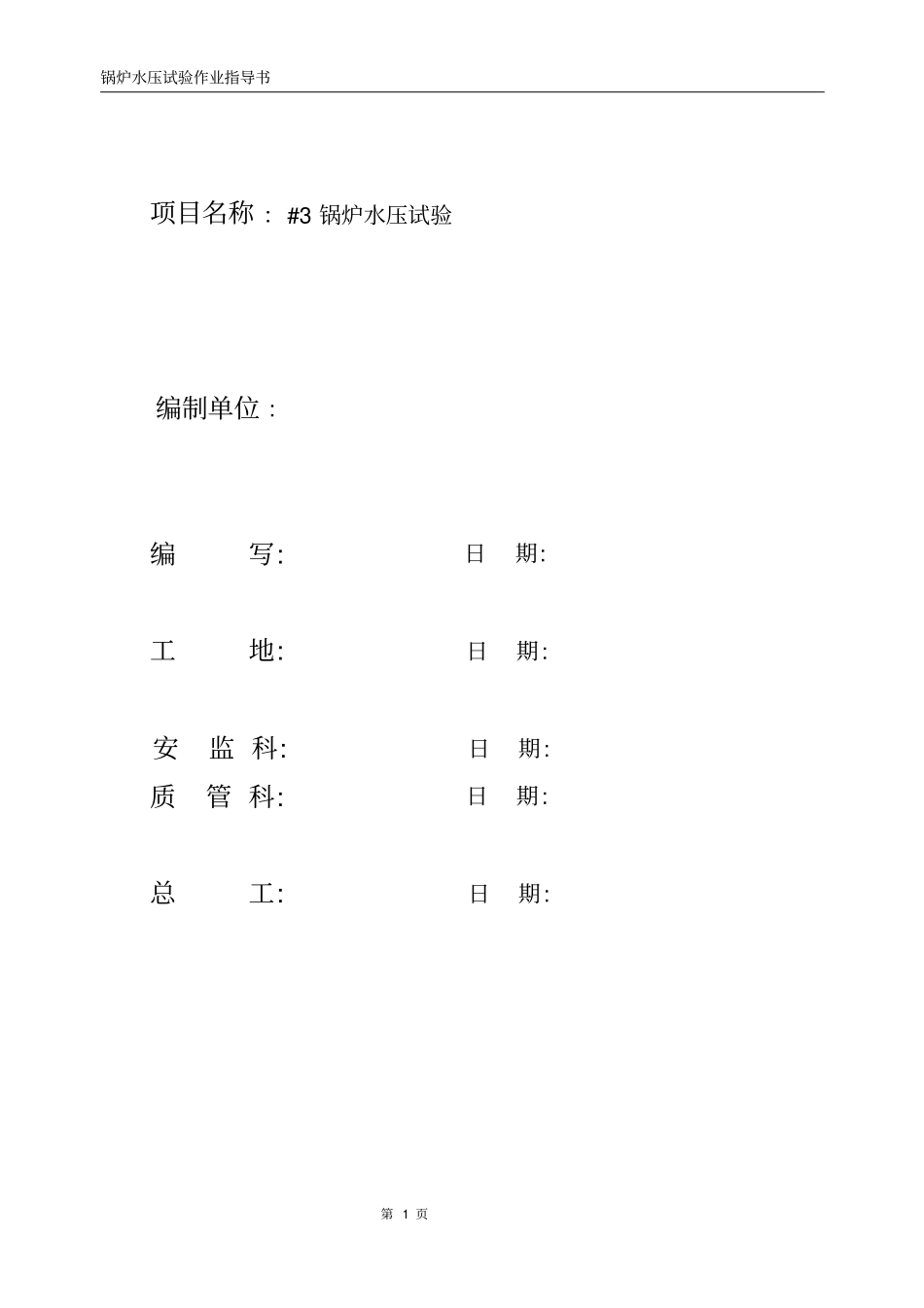

锅炉水压试验作业指导书第1页项目名称：#3锅炉水压试验编制单位:编写:日期:工地:日期:安监科:日期:质管科:日期:总工:日期:锅炉水压试验作业指导书第2页目录1、概况2、水压试验目的3、适用范围编制依据4、人员的资格及要求5、试验所需主要机具及仪表6、试验用水品质及环境温度要求7、试验应具备的条件8、水压试验范围9、水压试验临时系统10、水压试验压力参数11、水压试验程序12、水压试验合格标准13、组织机构和职责分工14、安全措施15、补充说明16、临时系统材料表17、观感质量验收评定表附录一组织机构和职责分工表附录二危险识别、风险评估及控制对策表附录三水压试验系统图附录四升压曲线锅炉水压试验作业指导书第3页1.概况：1.1简介:窑街矿务局劣质煤热电厂工程3台锅炉系采用上海锅炉厂生产的130t/h循环流化床锅炉。锅炉为全焊接钢结构,悬吊式单汽包炉,炉前布置有四侧膜式水冷壁形成炉膛,炉膛底部有布风板水冷壁(流化床),炉中布置有2个膜式水冷壁旋风筒、高温汽冷“丁”型回料装置,尾部竖井内布置有四侧包覆管过热器、顶棚过热器、高温过热器、省煤器、空气预热器等部件。锅炉配套有选择性排灰渣冷凝器,床下一次风道内点火装置及独特的耐火材料敷设结构和最佳敷设厚度,锅炉汽水系统设置有一级喷水减温器,温度的调节由自制冷凝系统完成。1.2锅炉主要技术特性：额定蒸发量：130t/h；过热蒸汽温度：450℃；过热蒸汽压力：3.82MPa；汽包工作压力：4.11MPa；汽包材质：SB410；汽包壁厚：46mm；汽水容积：63.9m3；2.水压试验目的：水压试验是锅炉承压部件的一种严密性试验，它是锅炉承压部件安装结束后和投运前一项重要工序,其目的是在冷态下检查各承压锅炉水压试验作业指导书第4页部件是否严密,强度是否足够,并对水压试验后检查出的缺陷及时消除,为锅炉保温、耐磨材料浇注施工创造条件。水压试验是保证锅炉承压部件日后安全运行重要措施之一。3.适用范围及编制依据：3.1适用范围:本指导书仅适用于窑街矿物局劣质煤热电厂工程#3炉水压试验工作。3.2编制依据：3.2.1《蒸汽锅炉安全技术监督规程》3.2.2《火电工程锅炉水压前质量检查典型大纲》3.2.3《电力建设及施工验收技术规范》(锅炉机组篇)3.2.4《火电施工质量检验及评定标准》(锅炉、焊接篇)3.2.5《窑街矿物局劣质煤热电厂工程锅炉专业施工组织设计》3.2.6《电力建设安全工作规程》(火力发电厂部分)3.2.7上海锅炉厂130t/h循环流化床锅炉图纸3.2.8《观感质量验收评定标准》（锅炉、管道）4.人员的资格及要求:4.1参加作业人员必须经技术，安全交底后方可施工。4.2参加作业人员必须熟知水压试验各系统。4.3参加作业人员应会正确使用和认读各测量表计。5.水压试验所需主要机具及仪表:锅炉水压试验作业指导书第5页5.10～10Mpa升压泵一台；5.20～10Mpa压力表3块(经检验合格)，0～1.6MPa压力表1块；根据《电力建设规程》第3.6.5条规定，其精度等级不低于1.5级。0～10MPa压力表两块安装于汽包，另一块安装于升压泵出口，0～1.6MPa压力表安装于升压泵入口。5.3温度计0～100℃酒精温度计4只；5.4水平仪一台；5.5电焊机一台；升压泵主要用于水压试验过程中的升压工作,布置于炉前8m运转层；压力表用于检测水压试验过程的压力,分别装于汽包、集汽集箱及升压泵出口；水平仪用于顶板挠度测量；电焊机为备用；温度计用于环境温度、水温、汽包壁温的测量。6.水压试验用水品质、水温及环境温度要求6.1根据电力部《火电工程锅炉水压试验前质量监督检查大纲》3.11条规定,水压试验期间必须使用化学除盐水,制水品质合格,有水质合格报告，温度在5～80℃为宜。6.2水压试验用水量约为128吨。6.3按DL/T5047-95《电力建设施工及验收规范》(锅炉机组篇)第3.6.3条规定,锅炉水压试验环境温度应在5℃以上,否则应有防冻措施。7.试验应具备的条件:锅炉水压试验作业指导书第6页7.1安装条件:7.1.1锅炉承重钢架施工结束,并经检验合格。柱底板二次灌浆混凝土强度已达到设计值,经验收合格。7.1.2锅炉本体受热面和各承压汽水系统部件安装结束并经验收合格。7.1.3焊在受热面管子和承压部件上的鳍片密封铁件、保温钩钉、防磨销钉、门孔座和热工检测件等施焊结束,焊渣已清除,...
