停工操作卡_301燃煤锅炉停工操作卡讲解VIP免费

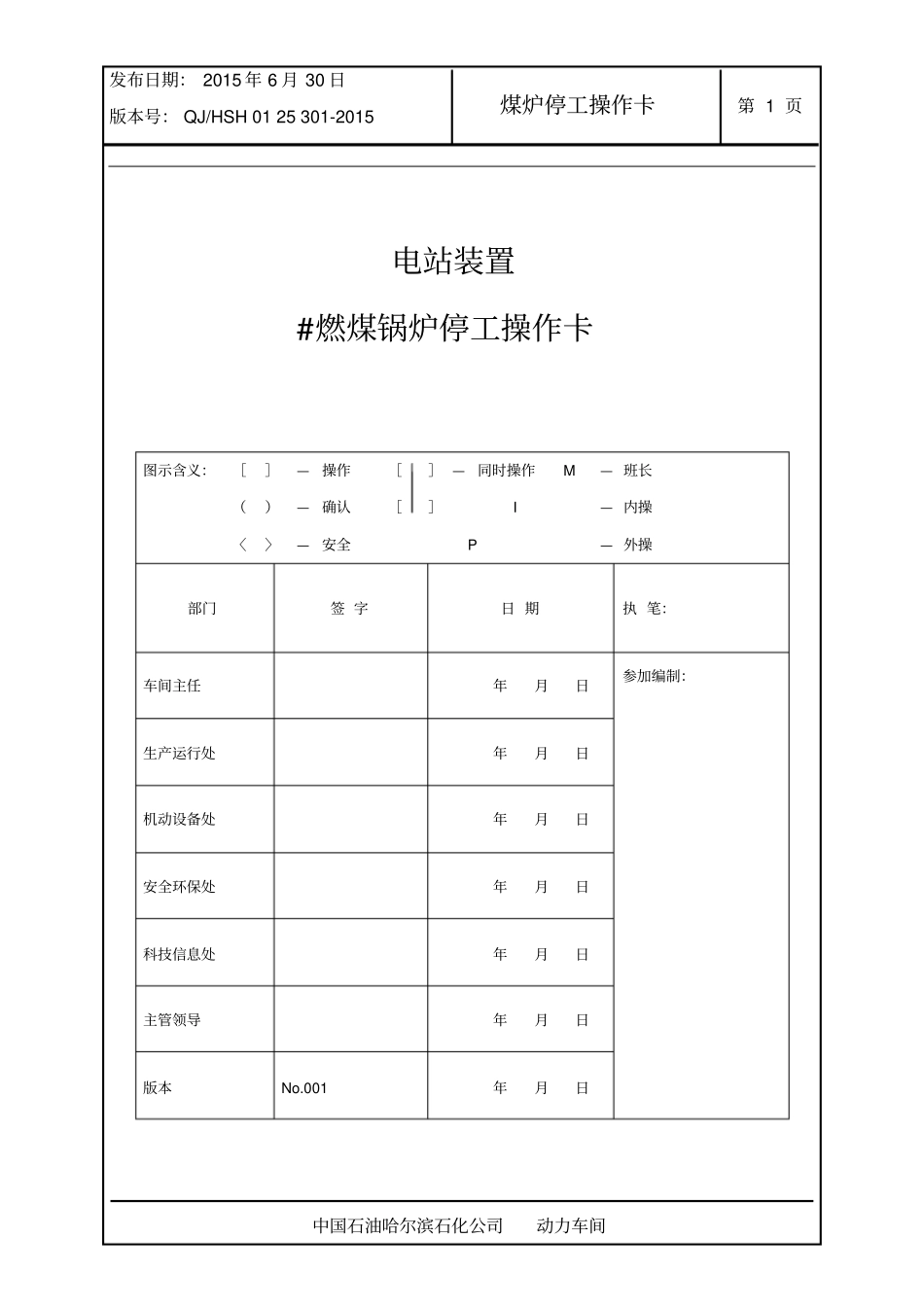

停工操作卡_301燃煤锅炉停工操作卡讲解_第1页
1/8
停工操作卡_301燃煤锅炉停工操作卡讲解_第2页
2/8
停工操作卡_301燃煤锅炉停工操作卡讲解_第3页
3/8
发布日期:2015年6月30日版本号:QJ/HSH0125301-2015煤炉停工操作卡第1页中国石油哈尔滨石化公司动力车间电站装置#燃煤锅炉停工操作卡图示含义:[]—操作[]—同时操作M—班长()—确认[]I—内操〈〉—安全P—外操部门签字日期执笔:车间主任年月日参加编制:生产运行处年月日机动设备处年月日安全环保处年月日科技信息处年月日主管领导年月日版本No.001年月日发布日期:2015年6月30日版本号:QJ/HSH0125301-2015煤炉停工操作卡第2页中国石油哈尔滨石化公司动力车间#燃煤锅炉停工操作卡(执行日期:年月日)一、工作程序:(1)调度或生产主任下达操作指令至运行工程师。(2)运行工程师下达指令至班长,并全程协调,同时向生产主任汇报。(3)班长按指令组织执行,指定专人现场监督并划勾确认。(4)操作卡使用后,由班长上交装置技术员,车间存档。二、岗位工艺指标:序号项目单位控制范围1.烟气中SO2含量mg/m3≤2002.烟气中NOx含量mg/m3≤2003.烟尘含量mg/m3≤304.过热蒸汽温度℃435~4505.过热蒸汽压力MPa3.3~3.76.床温℃850~9507.料层差压KPa7~98.炉膛负压Pa0~4009.炉膛氧含量%3.5~6.510.返料风量Nm3/h1000~160011.旋风分离器温度℃≤95012.汽包水位mm0±3013.二级过热器出口蒸汽温度℃≤425发布日期:2015年6月30日版本号:QJ/HSH0125301-2015煤炉停工操作卡第3页中国石油哈尔滨石化公司动力车间三、工艺流程及阀门位置简图:四、风险提示—作业前,认真检查作业场所,做好自身防护。—开工前,所有照明设施完好;作业时带好照明工具如手电等。—佩戴好防尘装备—佩戴好劳保用品,防止高温高压液体伤害—暖管时疏水阀开阀速度要缓慢,疏水速度要适中,作业人员要注意避让。—确认风门全部关闭—确认给煤机内原煤转空确认:M、I、P;时间:月日时发布日期:2015年6月30日版本号:QJ/HSH0125301-2015煤炉停工操作卡第4页中国石油哈尔滨石化公司动力车间五、停工操作(共计43个操作步骤):1初始状态确认(共计4个操作步骤):[M]-锅炉大、小修和长时间备用时,应在停炉前二十四小时联系燃料控制上煤量,停止时应将原煤斗内煤烧光,以防止煤在其中结块和自燃。[P]-冲洗对照一次水位计,保证其工作稳定性。[I]-解列自动和联锁装置。[I]-停炉前将锅炉汽包水位(X01LY01)控制在+50mm或较高安全水位,防止停止燃料后锅炉上水吸收炉膛过多热量,使锅炉降温过快。确认:M、I、P;时间:月日时2转移负荷(共计6个操作步骤):(M)-应缓慢降低负荷,并适当控制风量和燃料量,从降负荷开始到停炉完毕,不得少于30分钟。[I]-逐渐减少燃料量和风量输入,缓慢降低锅炉负荷。[I]-当负荷降至50%时,将二次风机挡板(X06PC02)调至0.[I]-停止二次风机(X06M02)运行。[I]-将锅炉给水自动控制(X01LC01A)切换至手动调节,注意保持水位(X01LY01)在0mm。[I]-根据主汽温度(X02TE03)降低至410℃,停用减温水。确认:M、I、P;时间:月日时3锅炉停止运行(共计10个操作步骤):[I]-当床压(X05PDT03)降至7.0KPa时,关闭冷渣机入口电动阀(X13MV01/02)。[I]-待除渣系统内转空后,停运除渣系统。[I]-当床温(X05TE03/04)降至750℃或原煤斗原煤燃尽时,关闭给煤机入口电动插板门(X04MV01/03)。[I]-待给煤机转空后,停止给煤机(X04MM01-3)运行。[I]-床温(X05TE03/04)降至500℃以下时,将流化风机出口调节阀(XRC06CV06)关闭[I]-停止返料风机(X06M03/04)[I]-一次风机入口挡板(X06PC01)关闭[I]-停止一次风机(X06M01)[I]-引风机调节器(挡板X07PC01关至0[I]-停止引风机(X07M01)。确认:M、I、P;时间:月日时发布日期:2015年6月30日版本号:QJ/HSH0125301-2015煤炉停工操作卡第5页中国石油哈尔滨石化公司动力车间4锅炉降温降压(共计8个操作步骤):(M)-在停炉过程中,维持汽包正常水位,注意各点温度变化,防止产生二次燃烧,操作人员不得随意离岗。(M)-检查整个停炉过程中,保证承压部件的壁温<50℃/h的速率进行降温。[I]-当锅炉停运1小时后,关闭主汽门(X02MV02)[I]-关闭主汽隔离门(X02MV03)。[I]-通过调整过热器集汽联箱疏水或升火排汽电动门(X02MV01),控制锅炉汽包压力X01PT0...
