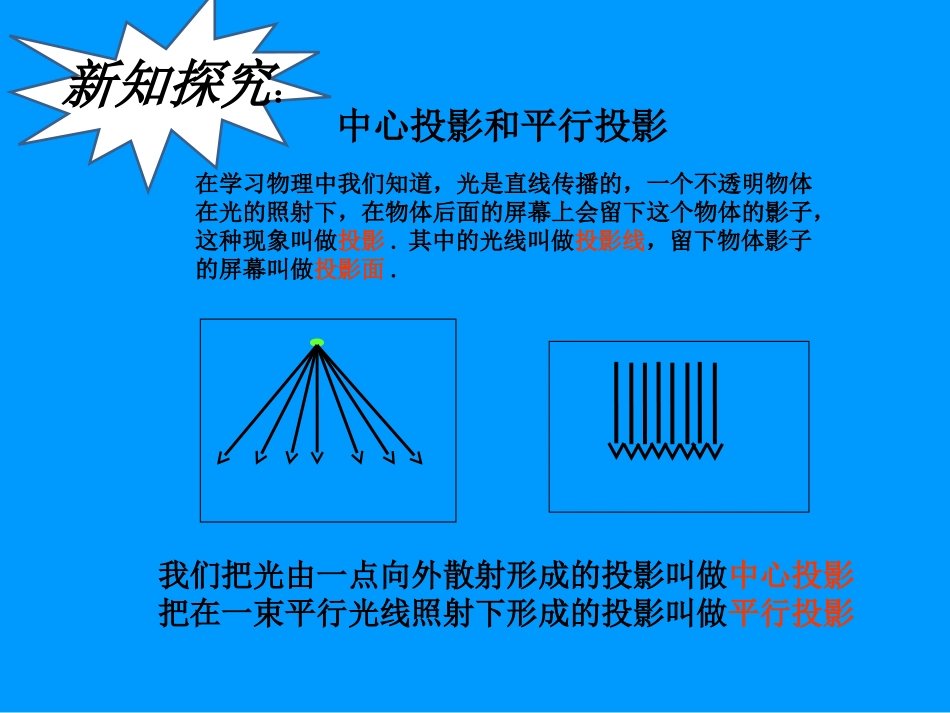

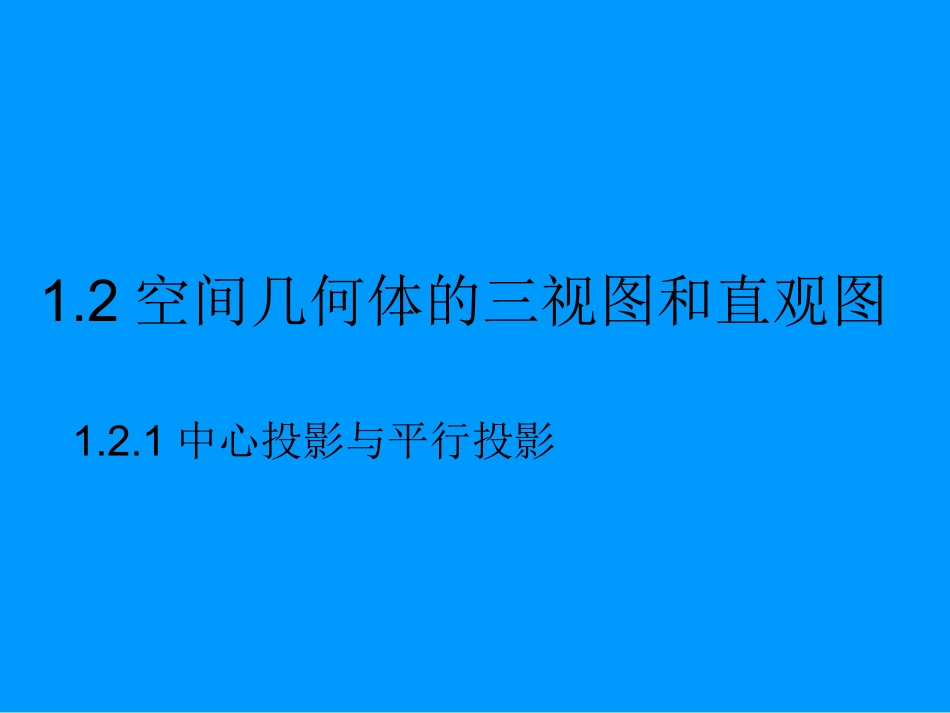

1.2空间几何体的三视图和直观图1.2.1中心投影与平行投影在学习物理中我们知道,光是直线传播的,一个不透明物体在光的照射下,在物体后面的屏幕上会留下这个物体的影子,这种现象叫做投影.其中的光线叫做投影线,留下物体影子的屏幕叫做投影面.新知探究:我们把光由一点向外散射形成的投影叫做中心投影把在一束平行光线照射下形成的投影叫做平行投影中心投影和平行投影ADCB中心投影平行投影斜投影正投影1.2.2空间几何体的三视图xyz正视图侧视图俯视图ABCD1A1B1C1D光线从几何体的前面向后面正投影得到的投影图光线从几何体的左面向右面正投影得到的投影图光线从几何体的上面向下面正投影得到的投影图ABC1A1B1CEF画出正三棱柱的三视图()BC1A1()B1CAEFBC1A1B1CAEFB1B高长EBC1CAB1A1BEFEB宽正、侧视图的高相等正、俯视图的长相等俯、侧视图的宽相等三视图之间的关系圆柱主左俯圆锥正侧俯正视图侧视图俯视图能看见的轮廓线和棱用实线表示,不能看见的用虚线表示。例2.画出圆锥的三视图。PABCDxyzPEFPEFGHPPHG画出正四棱锥的三视图ABCD圆台圆台根据三视图判断几何体正侧俯俯视图正视图侧视图例3、思考3:观察下列两个实物体,它们的结构特征如何?你能画出它们的三视图吗?正视图侧视图俯视图正视图侧视图俯视图正视图侧视图俯视图俯侧正
