高中数学 第二章 框图 流程图典例导航课件 北师大版选修1-2 课件VIP免费

高中数学 第二章 框图 流程图典例导航课件 北师大版选修1-2 课件_第1页
1/21
高中数学 第二章 框图 流程图典例导航课件 北师大版选修1-2 课件_第2页
2/21
高中数学 第二章 框图 流程图典例导航课件 北师大版选修1-2 课件_第3页
3/21

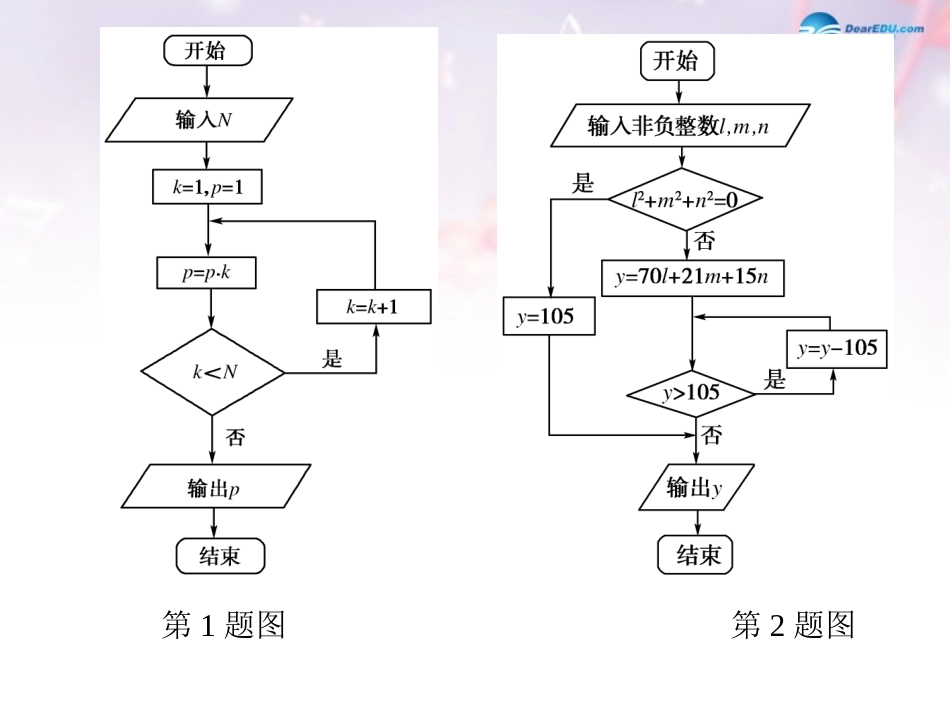

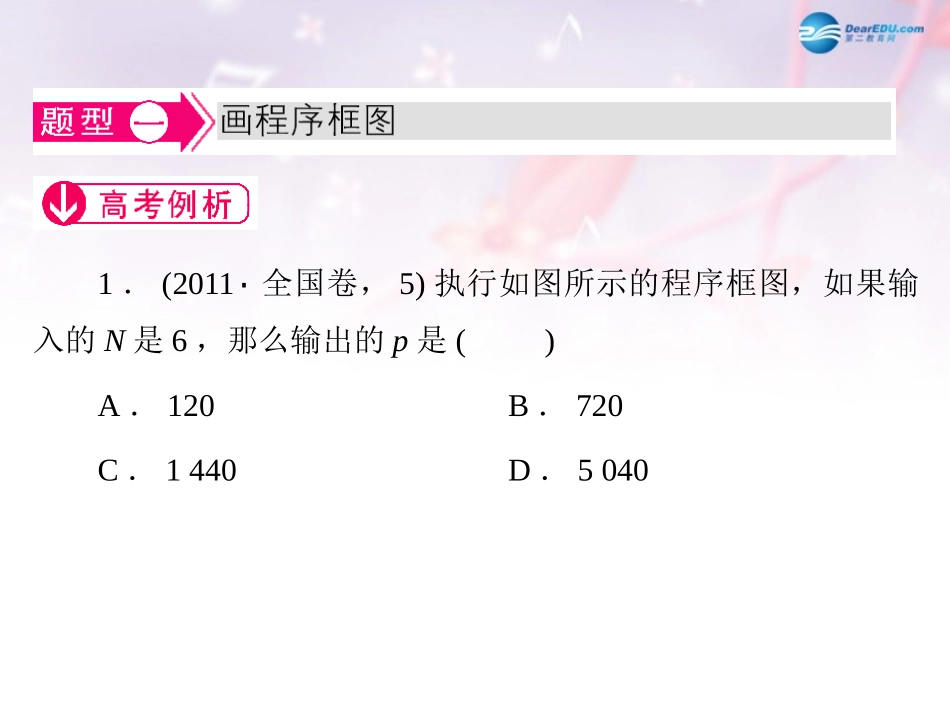

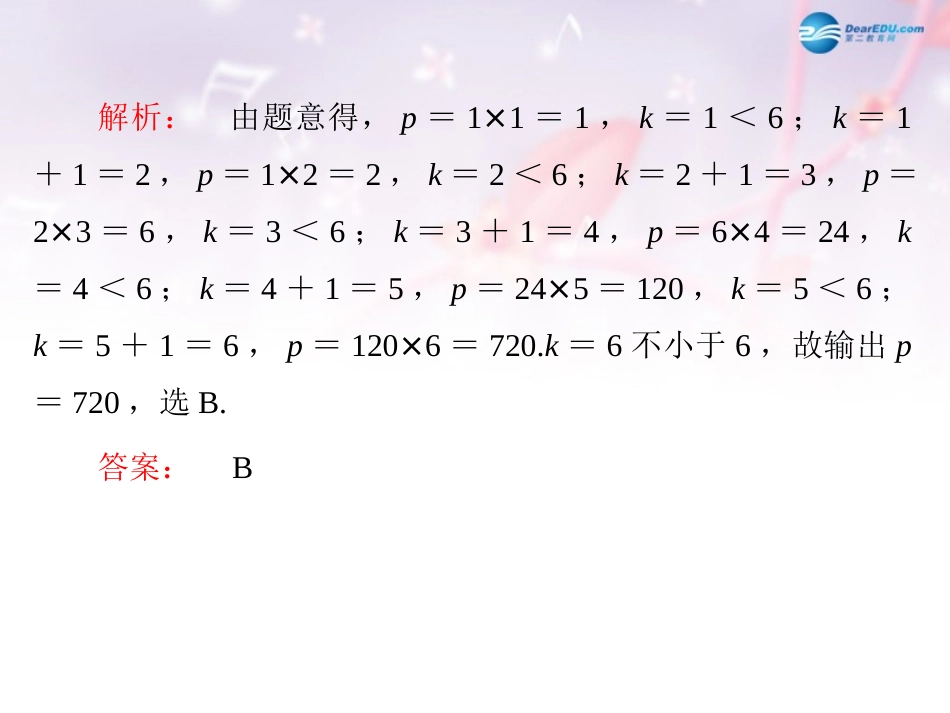

1.(2011·全国卷,5)执行如图所示的程序框图,如果输入的N是6,那么输出的p是()A.120B.720C.1440D.5040解析:由题意得,p=1×1=1,k=1<6;k=1+1=2,p=1×2=2,k=2<6;k=2+1=3,p=2×3=6,k=3<6;k=3+1=4,p=6×4=24,k=4<6;k=4+1=5,p=24×5=120,k=5<6;k=5+1=6,p=120×6=720.k=6不小于6,故输出p=720,选B.答案:B第1题图第2题图2.(2011·山东高考,14)执行上图所示的程序框图,输入l=2,m=3,n=5,则输出的y的值是________.解析:输入l=2,m=3,n=5,则y=278,再赋y=173,最后赋y=68并输出.答案:68已知点P(x0,y0)和直线l:Ax+By+C=0,求点P(x0,y0)到直线l的距离d,写出其算法并画出程序框图.利用点到直线的距离公式可写出算法,而程序框图利用顺序结构比较简单.[解题过程]算法如下:第一步,输入点的坐标x0,y0及直线方程的系数A,B,C.第二步,计算Z1=Ax0+By0+C.第三步,计算Z2=A2+B2.第四步,计算d=|Z1|Z2.第五步,输出d.程序框图如下:1.伦敦获得了2012年第30届奥运会主办权,你知道在申办奥运会的最后阶段,国际奥委会是如何通过投票决定主办权归属的吗?首先进行第一轮投票,如果一个城市得票超过总票数的一半,那么该城市获得主办权,如果所有申办城市得票不超过一半,那么将得票最少的城市淘汰,然后重复上述过程,直到选出一个申办城市为止.画出上述过程的流程图.解析:如下图所示.硫酸具有极大的用处,特别是在原子反应堆用的核燃料的生产,反应堆用的钛、铝等合金材料的制备,以及用于制造火箭、超声速喷气飞机和人造卫星的材料的钛合金,都和硫酸有直接或间接的关系.在工业上,由黄铁矿制取硫酸大致经过三个程序:造气、接触氧化和三氧化硫的吸收.造气是指黄铁矿与空气在沸腾炉内反应产生二氧化硫,矿渣作废物处理,二氧化硫再经过净化处理;接触氧化使二氧化硫在接触室内反应生成三氧化硫和二氧化硫,其中二氧化硫再循环进行接触氧化;吸收阶段是三氧化硫在吸收塔内反应产生硫酸,同时会产生废气.根据上述简介,画出制备硫酸的工艺流程图.[解题过程]第一步:确定工序.根据题中简介可知,制备硫酸分三个程序:先造气;再接触氧化;最后是三氧化硫的吸收.第二步:确定这些工序的先后顺序.如果用序号来表示工序的步骤,各工序的顺序如下:①造气;②接触氧化;③三氧化硫的吸收.第三步:用流程图表示.第一个工序:造气.首先准备黄铁矿,然后把黄铁矿和空气在沸腾炉内反应,紧接着会生成两种产物,一种是二氧化硫,需要将其净化;另一种是矿渣,需作废物处理.第二个工序:接触氧化对于净化后的二氧化硫进入接触室,反应生成二氧化硫和三氧化硫,其中反应生成的二氧化硫再循环进行接触氧化.第三个工序:三氧化硫的吸收反应产生的三氧化硫在吸收塔内反应生成硫酸,同时产生废气.综上可知,制备硫酸的工艺流程图为2.机床的大修有如下的工作项目:拆卸清洗,部件检查,零件加工,零件修理,床身和工作台研合,部件组装(不含电器),变速器组装,试车.试画出工序的流程图.解析:如下图所示.某市质量技术监督局计量认证审查流程图如下图:由图可得在审查过程中可能不被审查通过的环节有()A.1处B.2处C.3处D.4处该题是一个实际问题.由计量认证审查流程图可知,图中有三处判断框,每个判断框经审查不合要求,都有可能不被通过.[解题过程]由计量认证审查流程图可知P有三处判断框,即三处可能不被审查通过,故选C.答案:C3.已知某省公安消防局对消防产品的监督程序的流程图如下:请根据流程图写出监督程序的步骤.解析:公安消防局对消防产品的监督程序步骤为:首先受理产品请求,如果由公安部发证的产品,则审核考察,领导复核,不同意,则由窗口将信息反馈出去,同意,则报公安部审批,再经本省公安消防局把反馈信息由窗口反馈出去.如果不是由公安部发证的产品,则由窗口将信息反馈出去.

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

高中数学 第二章 框图 流程图典例导航课件 北师大版选修1-2 课件
