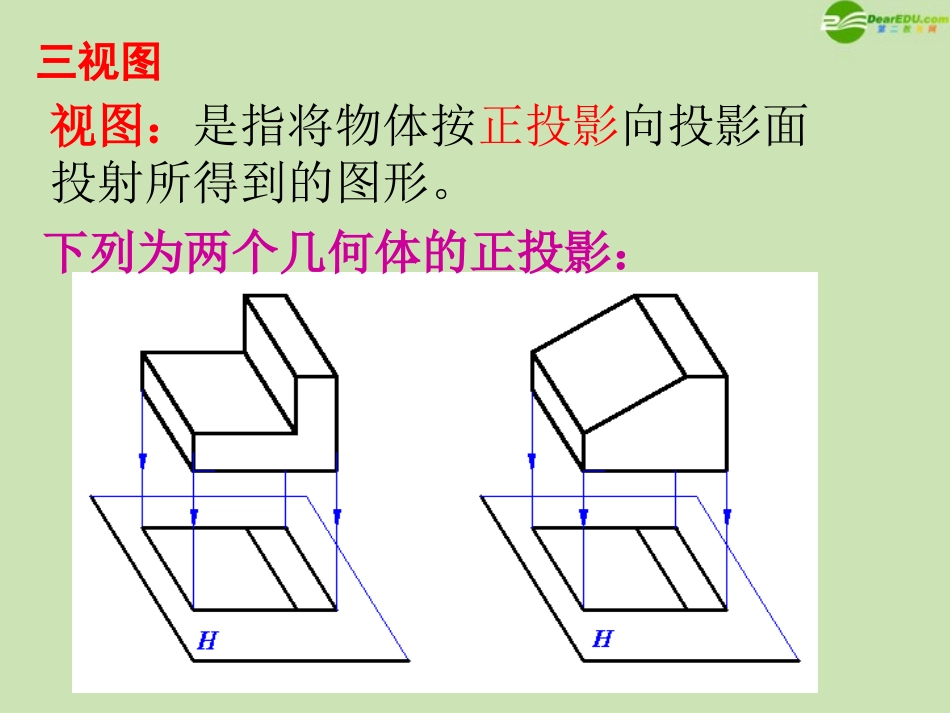

1.1.51.1.5三视图三视图横看成岭侧成峰,远近高低各不同。不识庐山真面目,只缘身在此山中。——苏轼视图:是指将物体按正投影向投影面投射所得到的图形。三视图下列为两个几何体的正投影:左视图正视图和俯视图主视图(正视图):光线自物体的前面向后投射所得的投影俯视图:自上向下左视图:自左向右用三种视图刻画空间物体的结构三视图三视图的对应规律俯视图和左视图主视图和俯视图主视图和左视图----长对正----高对齐----宽相等俯视图在主视图的下方、左视图在主视图的右方。例1.如图所示的长方体的长、宽、高分别为5cm、4cm、3cm,画出这个长方体的三视图。讨论:①这个长方体的三视图分别是什么形状的?②正视图、侧视图和俯视图的长方形的长宽高分别为多少厘米?③正视图和侧视图中有没有相同的线段?正视图和俯视图呢?侧视图和俯视图呢?5cm3cm4cm5cm3cm3cm4cm5cm4cm正视图侧视图俯视图正侧高平齐俯侧宽相等正俯长对正5cm3cm4cm例2、画几何体的三视图练习1、画下例几何体的三视图练习2、依据几何体的三视图求原几何体的表面积和体积4cm4cm5cm5cm正三角形正三角形EABCD0AE=5AE=5AO=4AO=4从上面看从左面看从正面看俯视图左视图主视图组合体的三视图组合体的三视图主视图左视图俯视图例3.画出下面物体的三视图主视图左视图俯视图1:请同学画出下列物体的三视图主视图左视图俯视图2:主视图左视图俯视图例4.给出物体的三视图,作出该物体的实物形状图主视图左视图俯视图练习:给出物体的三视图,作出该物体的实物形状图
