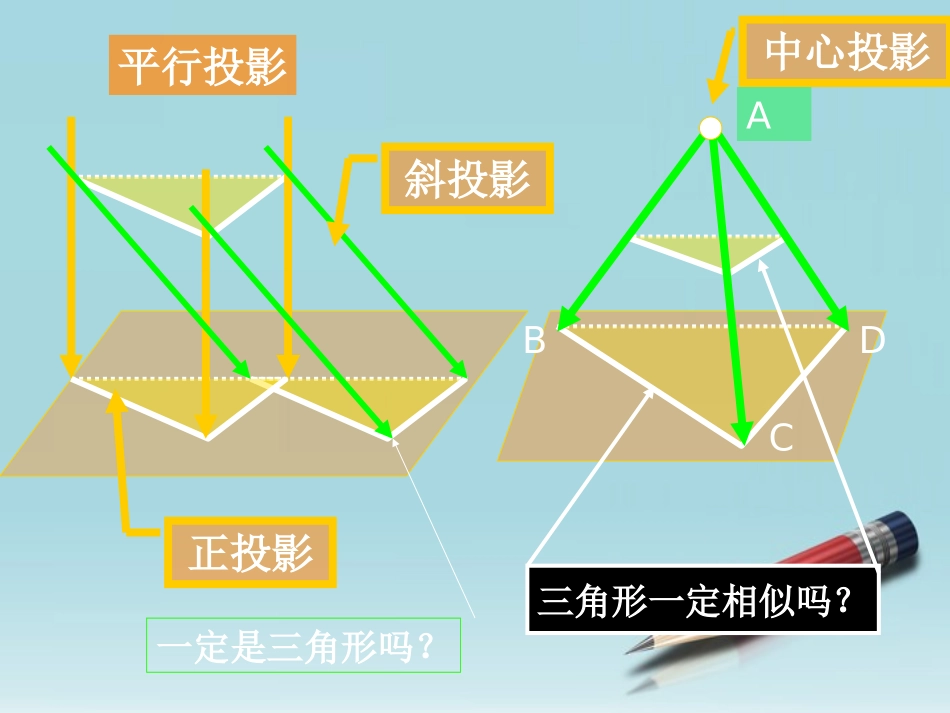

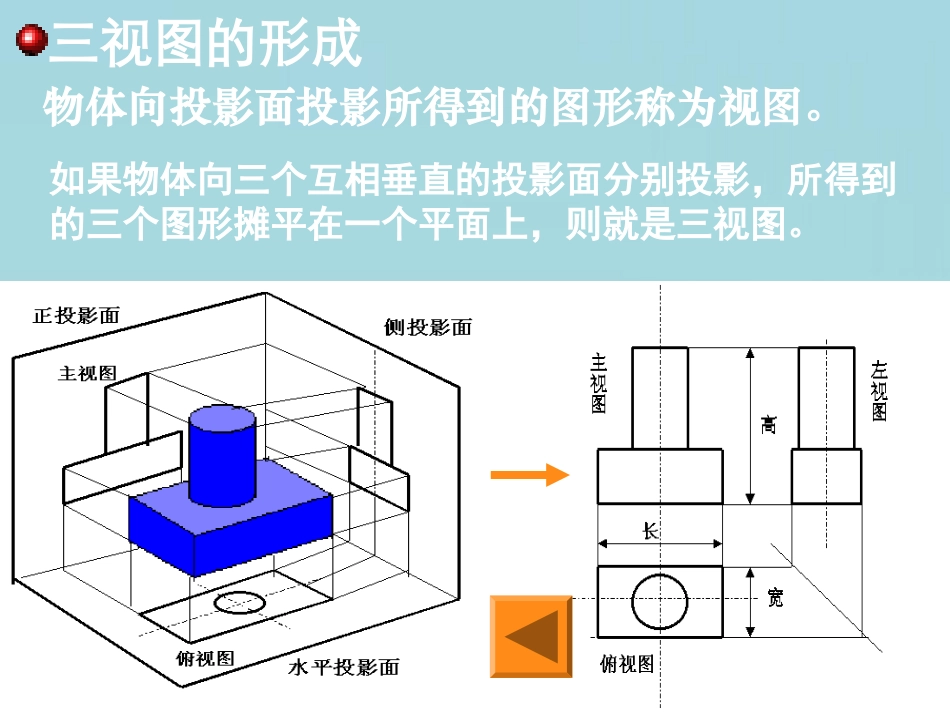

ADCB中心投影平行投影斜投影正投影三角形一定相似吗？一定是三角形吗？三视图的形成物体向投影面投影所得到的图形称为视图。如果物体向三个互相垂直的投影面分别投影，所得到的三个图形摊平在一个平面上，则就是三视图。三视图的对应规律俯视图和左视图主视图和俯视图主视图和左视图----长对正----高平齐----宽相等例1、画下例几何体的三视图例2、画下例几何体的三视图例3、画下例几何体的三视图例四、画下例几何体的三视图例5:注意图中虚实线变化，区分不同形体。虽然三个视图基本相同，但由于主视图中虚实线各异，而得出两种不同的形体。例6：求作叠加体的三视图★分解形体，看懂形状。形体分析线面分析练习1、画下例几何体的三视图练习2、画下例几何体的三视图练习3、画下例几何体的三视图练习4、画下例几何体的三视图练习5、画下例几何体的三视图从三个方向看从三个方向看从正面看练习6:从正面看从三个方向看从三个方向看主视图左视图俯视图墙角处有２×２×２（即２层，每层有２×２个正方体）个相同的小正方体堆成如图所示的立体图形.如果你打算搬走其中部分小正方体,但希望搬完后，它的三视图不变，那么你最多可以搬走个小正方体.2练习7、画下例几何体的三视图符合条件的几何体可以由几块方砖组成?练习8、画下例几何体的三视图
