欧姆定律检测试VIP专享VIP免费

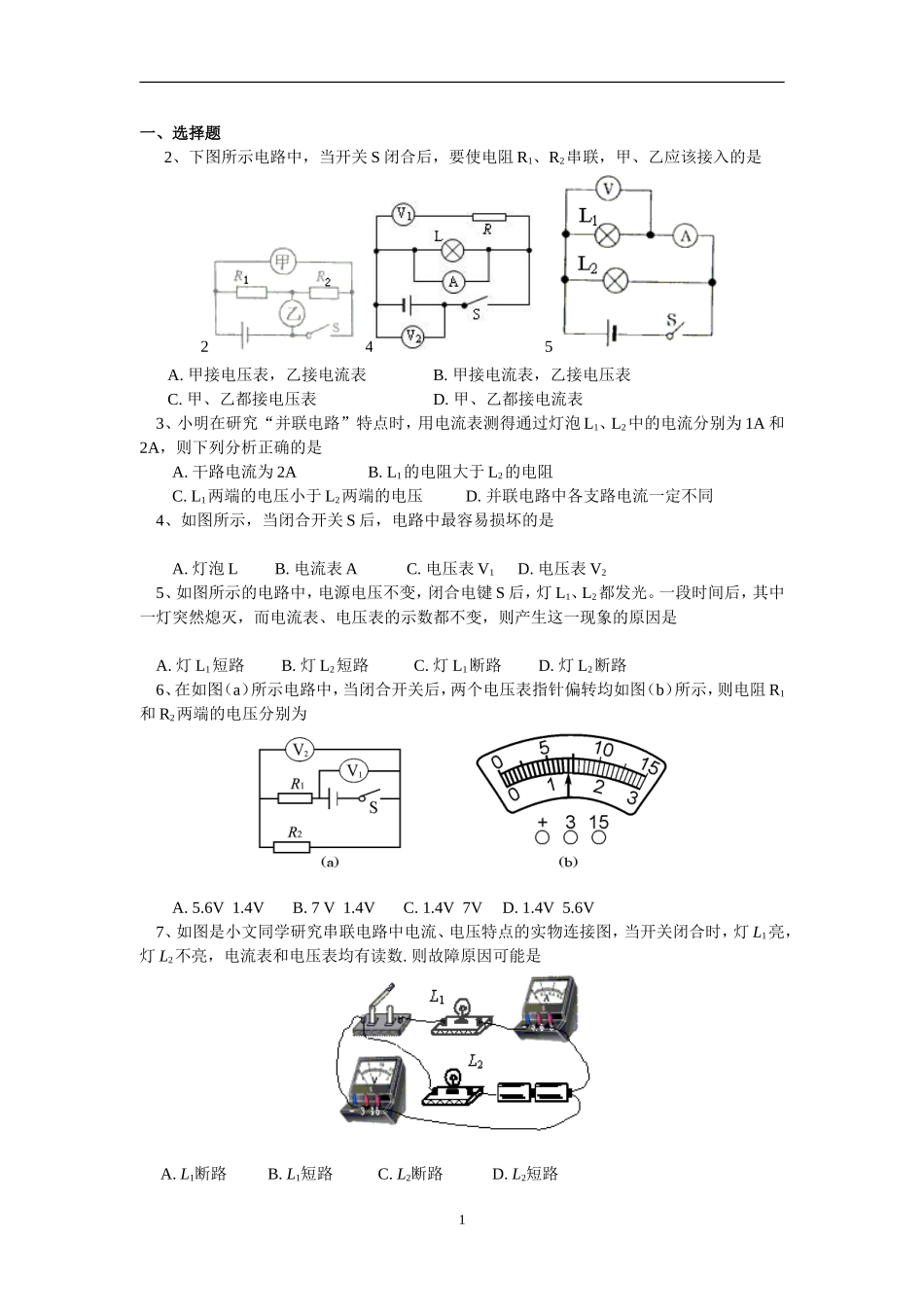

一、选择题2、下图所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是245A.甲接电压表，乙接电流表B.甲接电流表，乙接电压表C.甲、乙都接电压表D.甲、乙都接电流表3、小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A和2A，则下列分析正确的是A.干路电流为2AB.L1的电阻大于L2的电阻C.L1两端的电压小于L2两端的电压D.并联电路中各支路电流一定不同4、如图所示，当闭合开关S后，电路中最容易损坏的是A.灯泡LB.电流表AC.电压表V1D.电压表V25、如图所示的电路中，电源电压不变，闭合电键S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路6、在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为A.5.6V1.4VB.7V1.4VC.1.4V7VD.1.4V5.6V7、如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数.则故障原因可能是A.L1断路B.L1短路C.L2断路D.L2短路18、如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1亮，L2不亮。对此有下列几种猜想，其中可能的是①L2灯丝断了，灯座未短路②灯泡L2的电阻太小③灯泡L2两端电压较大④通过灯泡L1、L2电流不等⑤灯泡L2的灯座被短路⑥灯泡L1、L2的额定功率不同A.①B.①③⑥C.③④D.②⑤⑥9、如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是A、只闭合S1时，两只灯泡是串联的B、若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大C、若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏D、若灯L1被短路，闭合S1、S2后，则灯L1不亮，灯L2亮，电流表损坏10、在图２（甲）所示的电路中，A１的示数为1.2A，A２的示数如图（乙）所示.下列判断正确的是A.通过L1的电流为0.7AB.通过L1的电流为1.2AC.通过L2的电流为1.2AD.通过L2的电流为2.5A11、小明按如图甲所示的电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图乙所示，造成这一现象的原因是A.可能Ｌ1开路B.可能Ｌ2短路C.可能V1和V2所选量程不相同，Ｌ1短路D.可能V1和V2所选量程不相同，电路各处完好215、如图所示，闭合开关S时，灯泡L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。则A.灯L1断路B.灯L2断路C.灯L2短路D.开关S断路16、在实验室，鲁慧中同学发现一个电流表有两个量程，大量程是0—9A，小量程模糊不清。为了测量小量程是多少，她先用大量程接入电路，指针位置如图（a）所示，然后再改用小量程接入同一电路，指针指示如图（b）所示，则电流表的小量程为A、0—0.6AB、0—1AC、0—2AD、0—3A17、一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。评价下图所示的电路，你认为符合上述要求的是18、如图电路，电源电压保持不变，R0为定值电阻。闭合开关S，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数变化范围是0.5~1.5安，电压表的示数变化范围是6~3伏。则电源电压为（）A.6伏B.7.5伏C.9伏D.15伏319、如图所示，电源电压不变，当开关S闭合时，电表示数的变化情况是（）A.电流表、电压表示数均变大B.电流表、电压表示数均变小C.电压表示数变大，电流表示数变小D.电压表示数变小，电流表示数变大20、在探究串联电路电压的实验中，张高林同学连接完电路，在开关断开时，发现电压表示数为9V，合上开关后，发现电压表示数变为3V。如图所示，对这一电路分析正确的是A、R1电压与R2电压之比为3∶1B、R1电阻与R2电阻之比为2∶1C、R1电流与R2电流之比为2∶1D、R1功率与R2功率之比为1∶3二、填空题21、在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。则由图可知，元件A的电阻为Ω；将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是A。23、某段金属导体，两端电压为6V时，5min内通过它的电荷量是60C，导体的电阻是Ω；...
