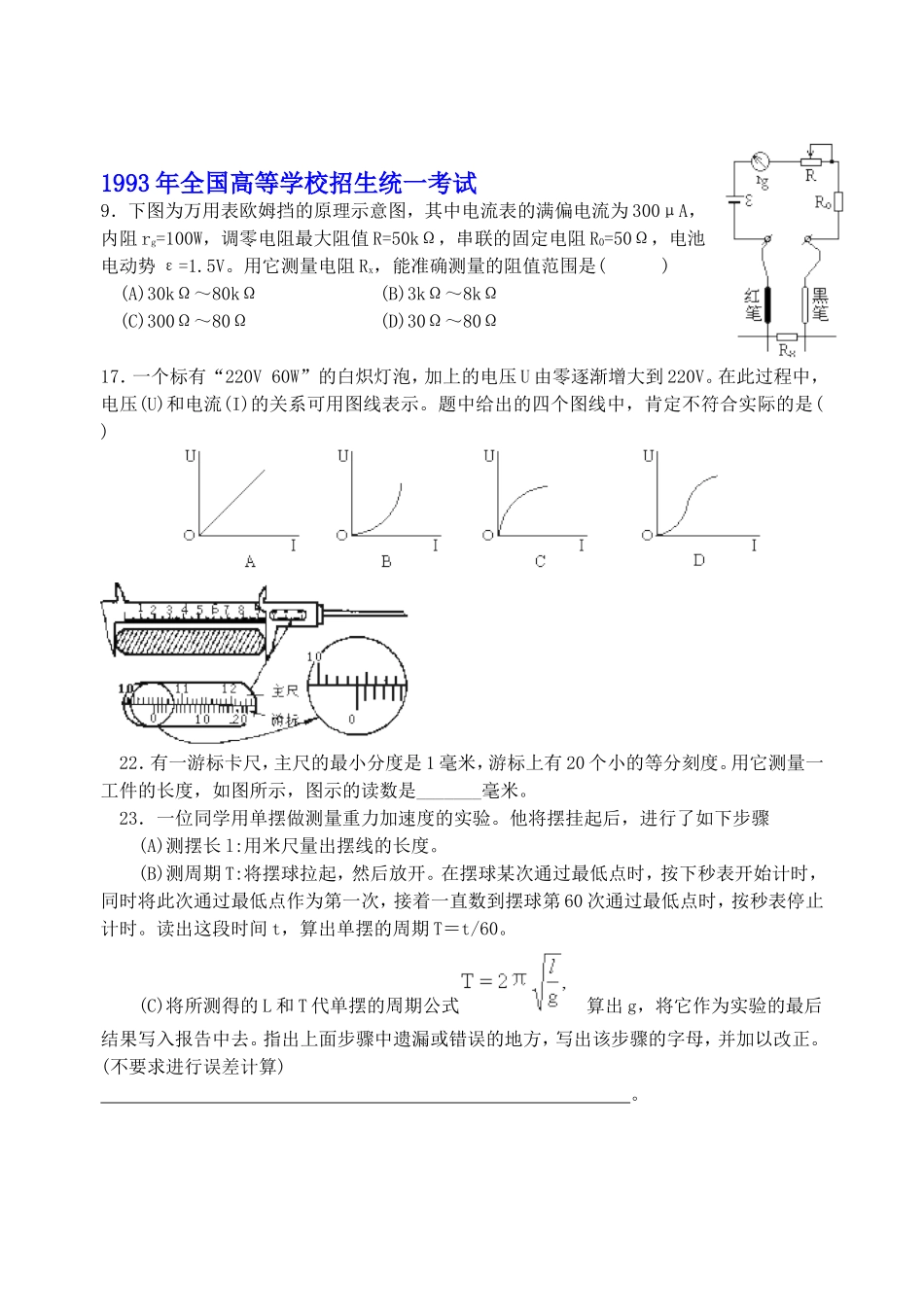

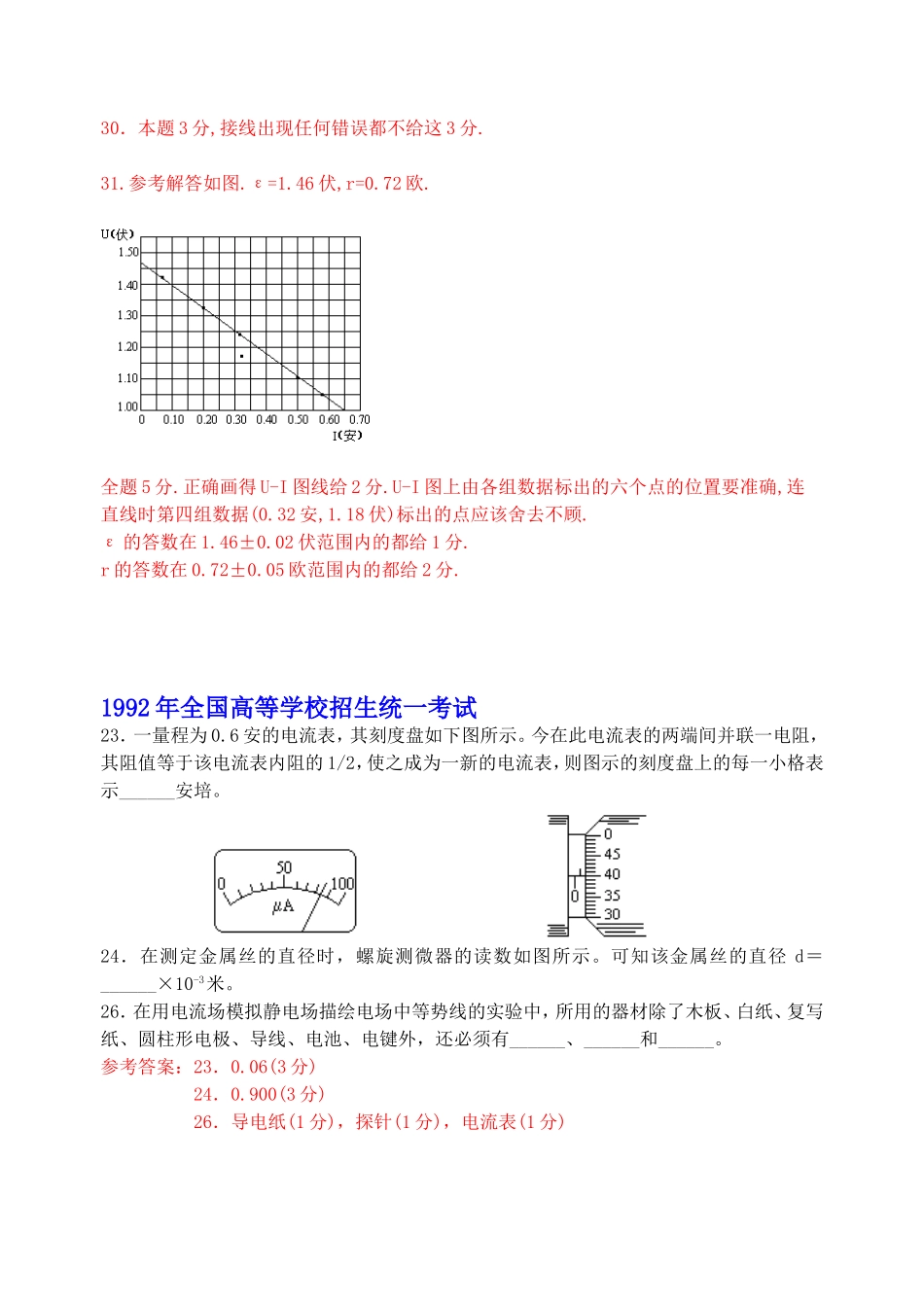

历年高考物理实验题1991年全国高等学校招生统一考试25.在测定玻璃的折射率的实验中,对一块两面平行的玻璃砖,用"插针法"找出与入射光线对应的出射光线.现有甲、乙、丙、丁四位同学分别做出如图的四组插针结果.(1)从图上看,肯定把针插错了的同学是.(2)从图上看,测量结果准确度最高的同学是.四、本题包括2小题,共8分.其中(31)题的作图可用铅笔.在用电流表和电压表测电池的电动势和内电阻的实验中,所用电流表和电压表的内阻分别为0.1欧姆和1千欧姆.下面分别为实验原理图及所需的器件图.30.试在下图中画出连线,将器件按原理图连接成实电路.31.一位同学记录的6组数据见表.试根据这些数据在下图中画出U-I图线.根据图线读出电池的电动势ε=伏,根据图线求出电池内阻r=欧.参考答案：25．乙(1分).丁(2分)30．本题3分,接线出现任何错误都不给这3分.31.参考解答如图.ε=1.46伏,r=0.72欧.全题5分.正确画得U-I图线给2分.U-I图上由各组数据标出的六个点的位置要准确,连直线时第四组数据(0.32安,1.18伏)标出的点应该舍去不顾.ε的答数在1.46±0.02伏范围内的都给1分.r的答数在0.72±0.05欧范围内的都给2分.1992年全国高等学校招生统一考试23．一量程为0.6安的电流表，其刻度盘如下图所示。今在此电流表的两端间并联一电阻，其阻值等于该电流表内阻的1/2，使之成为一新的电流表，则图示的刻度盘上的每一小格表示______安培。24．在测定金属丝的直径时，螺旋测微器的读数如图所示。可知该金属丝的直径d＝______×10-3米。26．在用电流场模拟静电场描绘电场中等势线的实验中，所用的器材除了木板、白纸、复写纸、圆柱形电极、导线、电池、电键外，还必须有______、______和______。参考答案：23．0.06(3分)24．0.900(3分)26．导电纸(1分)，探针(1分)，电流表(1分)1993年全国高等学校招生统一考试9．下图为万用表欧姆挡的原理示意图，其中电流表的满偏电流为300μA，内阻rg=100W，调零电阻最大阻值R=50kΩ，串联的固定电阻R0=50Ω，电池电动势ε=1.5V。用它测量电阻Rx，能准确测量的阻值范围是()(A)30kΩ～80kΩ(B)3kΩ～8kΩ(C)300Ω～80Ω(D)30Ω～80Ω17．一个标有“220V60W”的白炽灯泡，加上的电压U由零逐渐增大到220V。在此过程中，电压(U)和电流(I)的关系可用图线表示。题中给出的四个图线中，肯定不符合实际的是()22．有一游标卡尺，主尺的最小分度是1毫米，游标上有20个小的等分刻度。用它测量一工件的长度，如图所示，图示的读数是_______毫米。23．一位同学用单摆做测量重力加速度的实验。他将摆挂起后，进行了如下步骤(A)测摆长l:用米尺量出摆线的长度。(B)测周期T:将摆球拉起，然后放开。在摆球某次通过最低点时，按下秒表开始计时，同时将此次通过最低点作为第一次，接着一直数到摆球第60次通过最低点时，按秒表停止计时。读出这段时间t，算出单摆的周期T＝t/60。(C)将所测得的L和T代单摆的周期公式算出g，将它作为实验的最后结果写入报告中去。指出上面步骤中遗漏或错误的地方，写出该步骤的字母，并加以改正。(不要求进行误差计算)。25．如图A所示的电路中，两二极管均可视为理想二极管，R1=R2。a端对b端的电压与时间的关系如图B的上图所示。请在图B的下图中作出a端对c点的电压与时间的关系图线(最少画一个周期，可用铅笔作图)。26．将量程为100微安的电流表改装成量程为1毫安的电流表，并用一标准电流表与改装后的电流表串联，对它进行校准(核对)。改装及校准所用器材的实物图如下(其中标准电流表事先已与一固定电阻串联。以防烧表)。校准时要求通过电流表的电流能从0连续调到1毫安。试按实验要求在所给的实物图上连线。参考答案：9．B17．A、C、D22．104．05(3分)23．A．要用卡尺测摆球直径d，摆长l等于摆线长加d/2。(1分)如果说明用米尺量摆长时，摆长的下端从球心算起，也给这1分。C．g应测量多次，然后取g的平均值做为实验最后结果。(1分)如果说明摆长和周期的测量要进行多次，并取它们的平均值为l和T，算出g，也给这1分。25．(3分)作图时应使图线的上半部和下半部看起来基本象是峰值不同的正弦曲线的一部分，图线的最高点、最低点及与横轴的交点位置必须正确，有任何错误都不给这3...
