《直观图》参考课件1北师大版必修2VIP免费

《直观图》参考课件1北师大版必修2_第1页
1/20
《直观图》参考课件1北师大版必修2_第2页
2/20
《直观图》参考课件1北师大版必修2_第3页
3/20

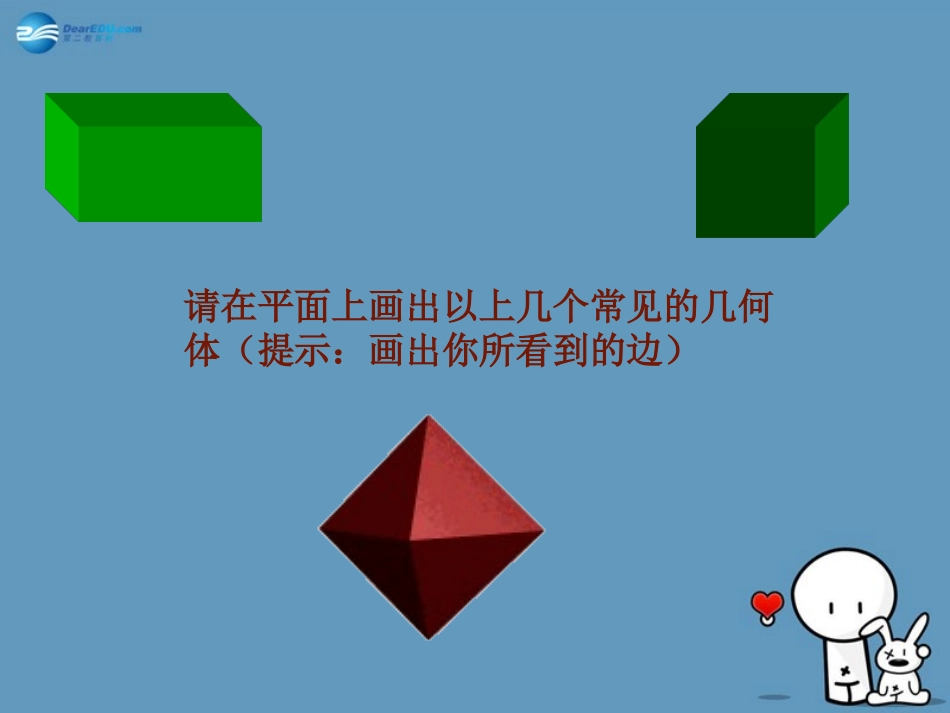

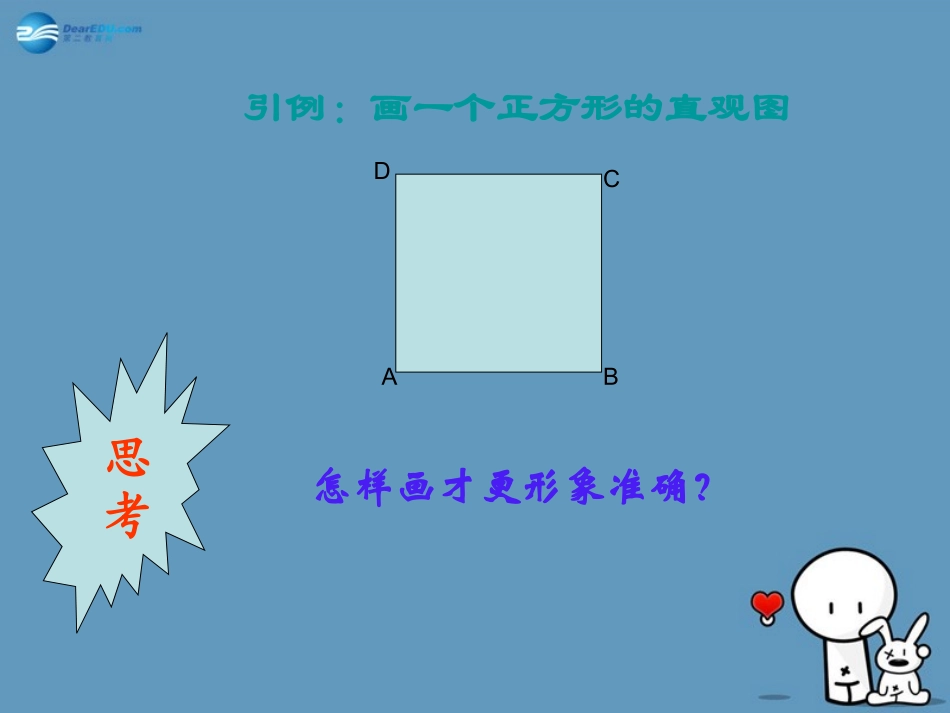

直观图的画法请在平面上画出以上几个常见的几何体(提示:画出你所看到的边)引例:画一个正方形的直观图怎样画才更形象准确?思考DACB②建立∠x′o′y′=45°的坐标系③平行于x、y轴的线段在斜二测坐标系中仍平行于x′、y′轴,但横向长度不变,纵向长度减半.....X′.....y′O′x..........yo解:①在直角坐标系中画出正方形;斜二测画法斜二测画法的步骤:(1)在已知图形中取互相垂直的x轴和y轴,两轴相交于o点.画直观图时,把它画成对应的x′轴、y′轴,它确定的平面表示水平平面。xOy=45小结:“横同,竖半,”045(2)已知图形中平行于x轴或y轴的线段,在直观图中分别画成平行于x′轴或y′轴的线段.(3)已知图形中平行于x轴的线段,在直观图中保持原长度不变;平行于y轴的线段,长度为原来的一半.xyOABCDEFMNxy例1.用斜二测画法画水平放置的六边形的直观图ABCDEF1在六边形中,取AD所在的直线为X轴,对称轴MN所在直线为Y轴,两轴交于点O。画相应的X轴和Y轴,两轴相交于点O,使xOy=45OxyOABCDEFMNOxyABCDEFMN1.2OMNN2以为中心,在X上取AD=AD,在y轴上取MN=以点为中心,画BC平行于x轴,并且等于BC;再以M为中心,画EF平行于x轴,并且等于EF.xyOABCDEFMNOxyABCDEFMN3连接AB,CD,EF,FA,并擦去辅助线x轴和y轴,便获得正六边形ABCDEF水平放置的直观图ABCDEFxyOABCDEFMN3连接AB,CD,EF,FA,并擦去辅助线x轴和y轴,便获得正六边形ABCDEF水平放置的直观图ABCDEF小结:“横同,竖半,平行性不变”例2.用斜二测法画水平放置的圆的直观图ABCDEFxyOOxyABCDEFGHGHABCDEFxyOGH例2.用斜二测法画水平放置的圆的直观图常用的一些空间图形的平面画法例3.用斜二测画法画长,宽,高分别是4cm,3cm,2cm的长方体的直观图ABCDABCDxyZO2MNPQ画底面.以O为中心,在x轴上取线段MN,使MN=cm;在轴上取线段PQ,使PQ=cm;分别过点和作y轴的平行线,过点和作x轴的平行线,设它们的交点分别为A,B,C,D,四边形ABCD就是长方形的底面ABCDABCDMNPQ41.5(1)建立空间直角坐标系例3.用斜二测画法画长,宽,高分别是4cm,3cm,2cm的长方体的直观图ABCDABCDxyZOABCD3画侧棱.过A,B,C,D,各点分别作z轴的平行线,并在这些平行线上分别截取2cm长的线段AA,BB,CC,DD.ABCDMNPQ例3.用斜二测画法画长,宽,高分别是4cm,3cm,2cm的长方体的直观图ABCDABCDABCDABCD,4成图.顺次连接A,B,C,D,并加以整理去掉辅助线,将被遮挡住的部分改为虚线就可得到长方体的直观图.练习:用斜二测画法画长、宽、高分别为4cm、3cm、2cm的长方体的直观图4、直棱柱的直观图的画法x’y’O’z’ABCDEFA’B’C’D’E’F’直六棱柱5、正棱锥的直观图的画法x’y’O’z’ABCDES正五棱锥xoyz.O′.px′y′.p.O′.o
