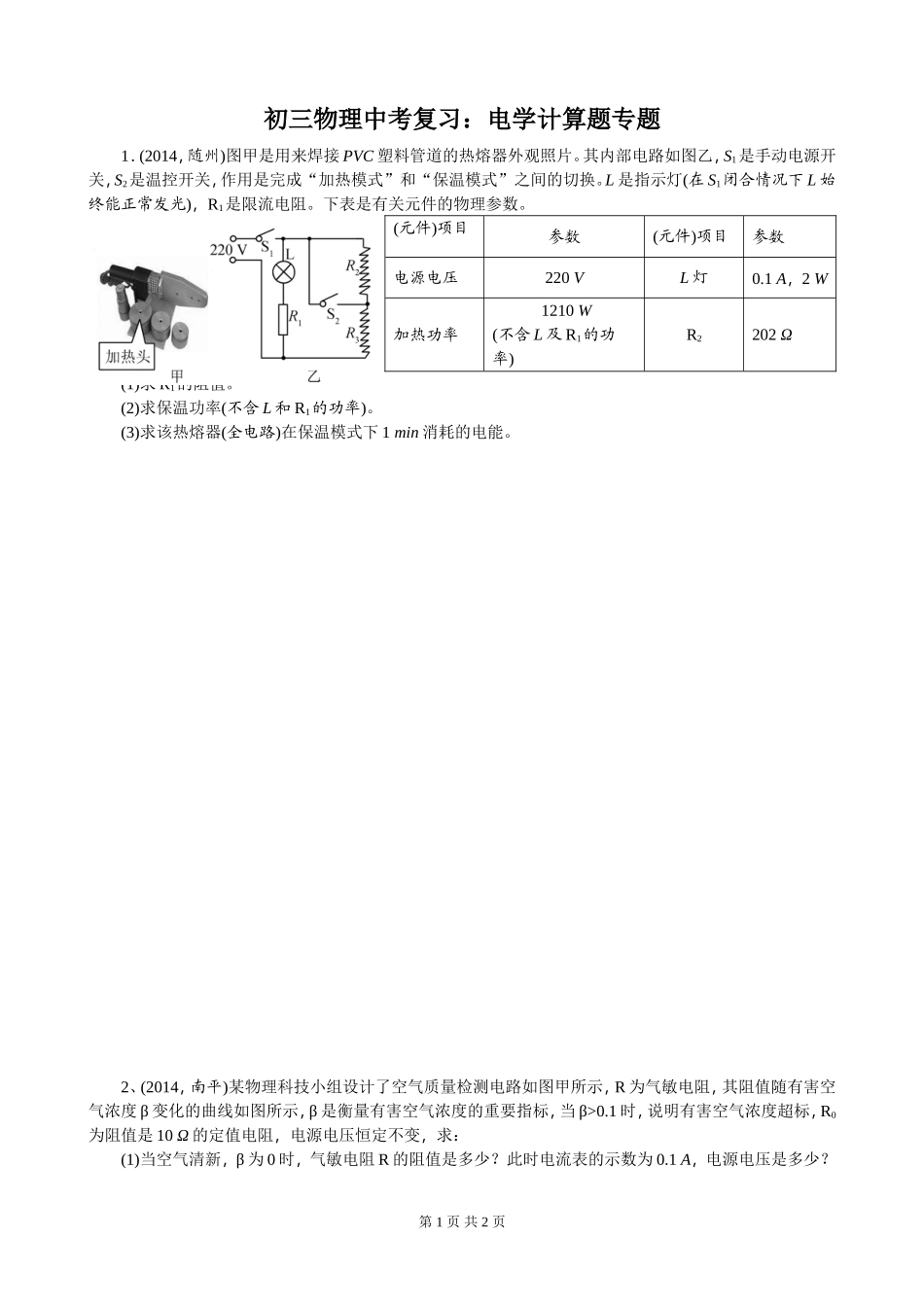

初三物理中考复习：电学计算题专题1．(2014，随州)图甲是用来焊接PVC塑料管道的热熔器外观照片。其内部电路如图乙，S1是手动电源开关，S2是温控开关，作用是完成“加热模式”和“保温模式”之间的切换。L是指示灯(在S1闭合情况下L始终能正常发光)，R1是限流电阻。下表是有关元件的物理参数。(元件)项目参数(元件)项目参数电源电压220VL灯0.1A，2W加热功率1210W(不含L及R1的功率)R2202Ω(1)求R1的阻值。(2)求保温功率(不含L和R1的功率)。(3)求该热熔器(全电路)在保温模式下1min消耗的电能。2、(2014，南平)某物理科技小组设计了空气质量检测电路如图甲所示，R为气敏电阻，其阻值随有害空气浓度β变化的曲线如图所示，β是衡量有害空气浓度的重要指标，当β>0.1时，说明有害空气浓度超标，R0为阻值是10Ω的定值电阻，电源电压恒定不变，求：(1)当空气清新，β为0时，气敏电阻R的阻值是多少？此时电流表的示数为0.1A，电源电压是多少？第1页共2页(2)小明用此装置检测了刚刚装修好的教室里的空气，结果电流表的示数为0.4A时，问当时教室里的有害空气污染浓度超标了吗？(必须通过计算说明)(3)当β＝0.1时，电路中气敏电阻R消耗的电功率为多少？第2页共2页
