1第2章原理图设计•宋国斌•制作•2第2章原理图设计第2章原理图设计2

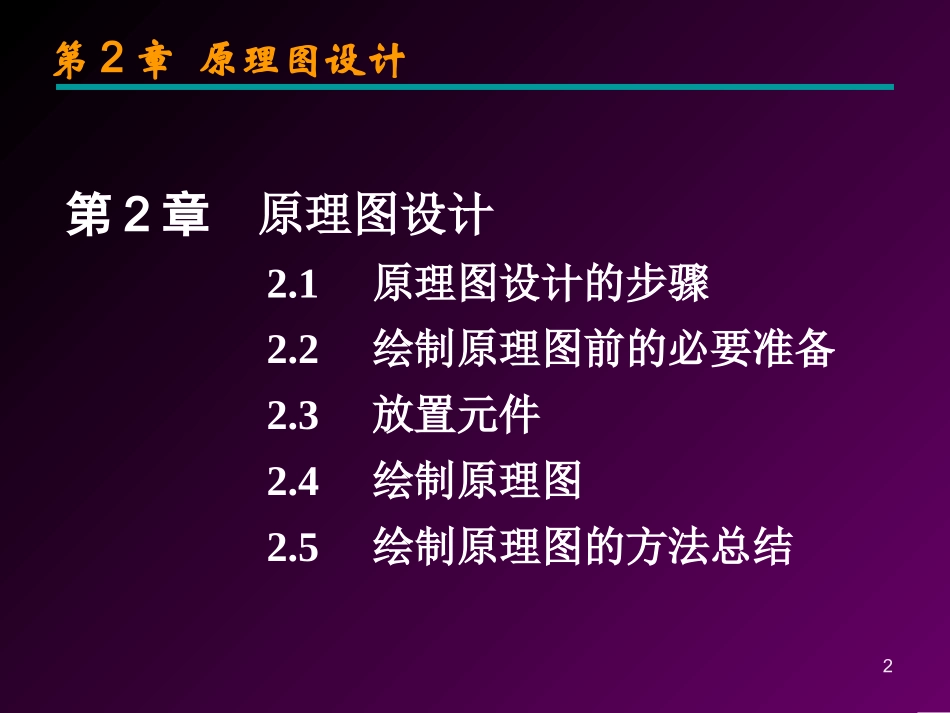

1原理图设计的步骤2
2绘制原理图前的必要准备2
3放置元件2
4绘制原理图2
5绘制原理图的方法总结3第2章原理图设计1
启动ProtelDXP2004SP2,进入原理图设计系统
新建项目和原理图文件
设置图纸的大小,根据所需绘制图形的大小来设置合适的图纸
载入原理图库,原理图中的所有元件都来自元件库,因此在放置元件之前,先要载入原理图库
放置元件,根据电路原理图的需要,将元件从元件库中选择出来,放置到图纸上,并且同时进行设置元件的序号、元件封装的定义和设置等工作
为了电路图的美观,需要对元件进行修改、对齐的操作
通过各种布线的工具将已经设置好的元件连接起来,完成原理图制作
对完成后的原理图进行调整和修改
输出各种报表,如网络表、元件列表及层次列表等
其中最重要的是网络表
1原理图设计的步骤:4第2章原理图设计•2
1启动ProtelDXP2004SP2双击桌面上的“ProtelDXP2004SP2”快捷图标,或用鼠标左键单击“开始”图标→单击“所有程序”上面的“DXP2004SP2”图标,或单击“开始”图标→选择“所有程序”→选择“AltiumSP2”→选择“DXP2004SP2”,如图1-1-1所示,即可进入程序环境
2绘制原理图前的必要准备:5第2章原理图设计图1-1-1启动ProtelDXP2004SP26第2章原理图设计7第2章原理图设计启动ProtelDXP2004SP2后的主界面如图1-1-2所示
工具栏“Files”面板菜单栏窗口面板标签面板标签命令栏状态栏标签栏图1-1-2ProtelDXP2004SP2主界面8第2章原理图设计认识ProtelDXP2004SP2主界面1.菜单栏1)“File”菜单“File”菜单主要用于
