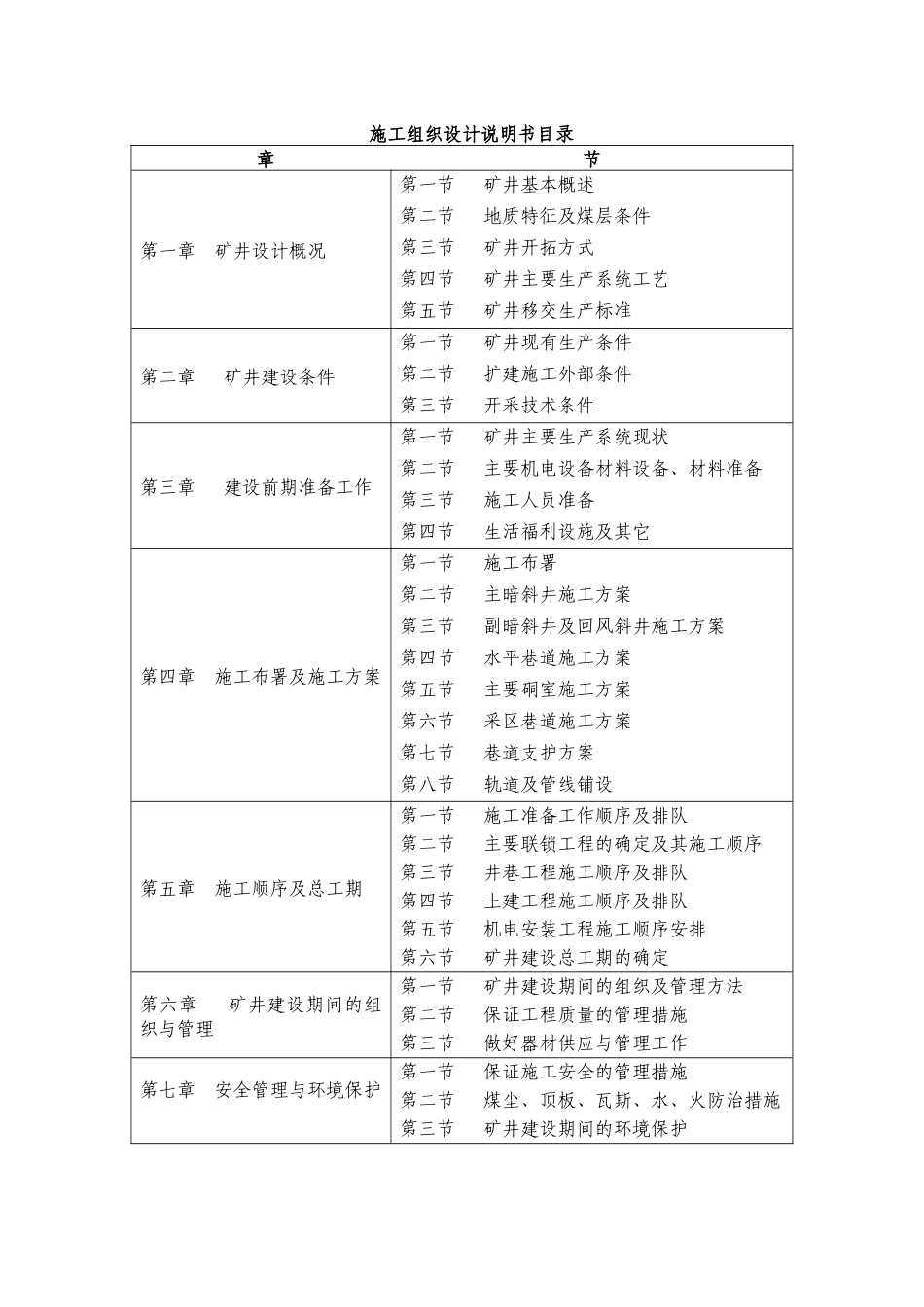

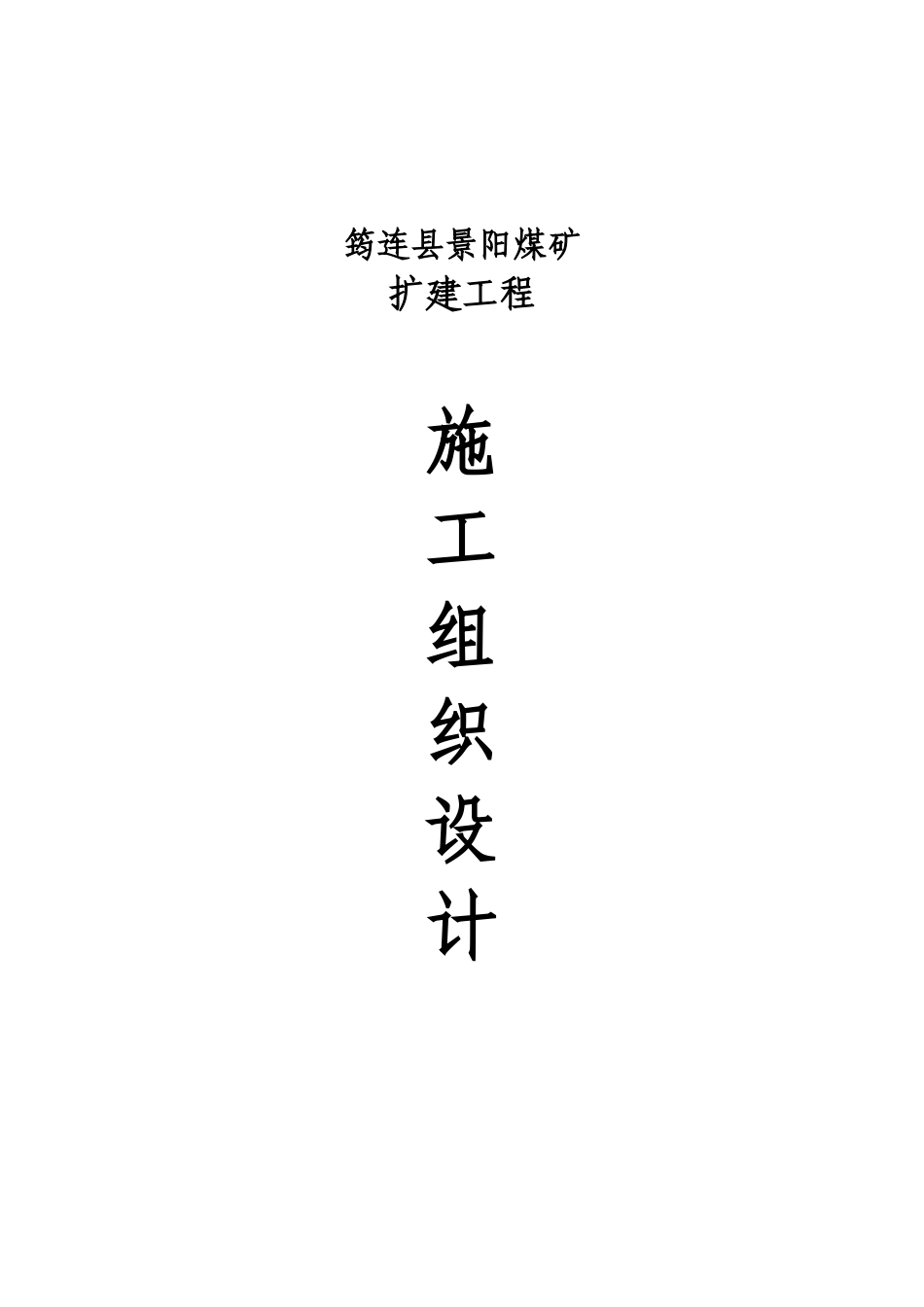

筠连县景阳煤矿扩建工程施工组织设计施工组织设计说明书目录章节第一章矿井设计概况第一节矿井基本概述第二节地质特征及煤层条件第三节矿井开拓方式第四节矿井主要生产系统工艺第五节矿井移交生产标准第二章矿井建设条件第一节矿井现有生产条件第二节扩建施工外部条件第三节开采技术条件第三章建设前期准备工作第一节矿井主要生产系统现状第二节主要机电设备材料设备、材料准备第三节施工人员准备第四节生活福利设施及其它第四章施工布署及施工方案第一节施工布署第二节主暗斜井施工方案第三节副暗斜井及回风斜井施工方案第四节水平巷道施工方案第五节主要硐室施工方案第六节采区巷道施工方案第七节巷道支护方案第八节轨道及管线铺设第五章施工顺序及总工期第一节施工准备工作顺序及排队第二节主要联锁工程的确定及其施工顺序第三节井巷工程施工顺序及排队第四节土建工程施工顺序及排队第五节机电安装工程施工顺序安排第六节矿井建设总工期的确定第六章矿井建设期间的组织与管理第一节矿井建设期间的组织及管理方法第二节保证工程质量的管理措施第三节做好器材供应与管理工作第七章安全管理与环境保护第一节保证施工安全的管理措施第二节煤尘、顶板、瓦斯、水、火防治措施第三节矿井建设期间的环境保护第一章矿井设计概况第一节矿井基本概述一、矿井交通位置：1、筠连县景阳煤矿地处四川省筠连县筠连矿区焦村井田与青山井田接界部位，位于焦村井田，行政区划属筠连镇西牛村四组管辖。2、矿井距县城5km有简易公路相通。筠连县城向北经高县到达宜宾市约96km为国道公路，交通方便，详见交通位置图。二、井田范围：1、根据筠连县景阳煤矿划定矿区范围申请审批书，矿井开采范围由8个拐点圈定，矿区面积0.8750km2。增扩后的矿区范围在平面图上呈近似长方形，走向长约2175m，倾向宽约为420m，开采标高+658m--300m，矿区面积0.8750km2。开采3号、8号煤层。（附：矿区范围及拐点坐标表）拐点号XY13117780354541092311803235453802331185943545419643119867354548205311966435455220631189623545485073118944354548188311804235454306开采深度+658m--300m、矿区面积0.8750km2、开采煤层：3号、8-2、8-3煤层。2、根据煤炭科学院研究总院沈阳研究院《四川省筠连县景阳煤矿8#煤层瓦斯基础参数测定和煤与瓦斯突出危险性鉴定报告》，景阳煤矿井田范围内标高+450m以上8#煤层无煤与瓦斯突出危险性。本次设计范围为+545m--+450m(+545m以上为采空区)，走向长约2175m，倾向宽约为145m，矿区面积0.51km2。三、设计能力及矿井服务年限：1、设计能力矿井生产能力由原来的30kt/a扩建为90kt/a。2、矿井服务年限矿井保有资源储量1972kt、可采储量1345.5kt、矿井及水平服务年限按下式计算：矿井服务年限按下式计算T=Q÷(A×k)=1345.5/90×1.4=11.5（a）式中：T--矿井或水平的服务年限（年）；Q--矿井及各水平的可采储量（kt）；A--矿井设计生产能力（kt/a）；K--储量备用系数取1.4。经计算：矿井扩建后的服务年限为11.5年，满足设计规范要求。本次设计+450m以上保有资源储量745kt，全为122b类含量，服务年限为5.2年，满足设计规范要求。四、设计工程量及设计建设工期：1、由于条件发生变化，2010年9月四川广信勘察设计院有限责任公司重新进行初步设计。四川省经信委的川经信煤炭函[2011]280号文批复，同意只设计+450m水平一采区一个3号煤层工作面，2个掘进工作面。完成井巷工程量7230m（其中利用3782m，新掘3448m），比原设计增1250m，建设工期至2011年12月底。详见《扩建工程巷道工程量统计表》。2、扩建工程巷道工程量统计表序号巷道名称断面形式支护形式巷道净高（m）巷道净宽(m)净断面积（）㎡毛高（m）毛宽（m）岩性长度（m）一井筒1主平硐半圆拱锚喷、砌碹2.62.66.032.852.80岩253（扩巷）2副平硐半圆拱锚喷、砌碹2.62.66.032.852.80岩240（扩巷）3主暗斜井半圆拱锚喷、砌碹2.62.66.032.852.80岩2274副暗斜井半圆拱锚喷、砌碹2.62.66.032.852.80岩2275回风斜井半圆拱锚喷2.62.66.032.853.10岩201二车场及硐室1二采区材料上山上下车场半圆拱锚喷或砌碹2.73.47.92.953.9岩1802主暗斜井上、下车场半圆拱锚网...
