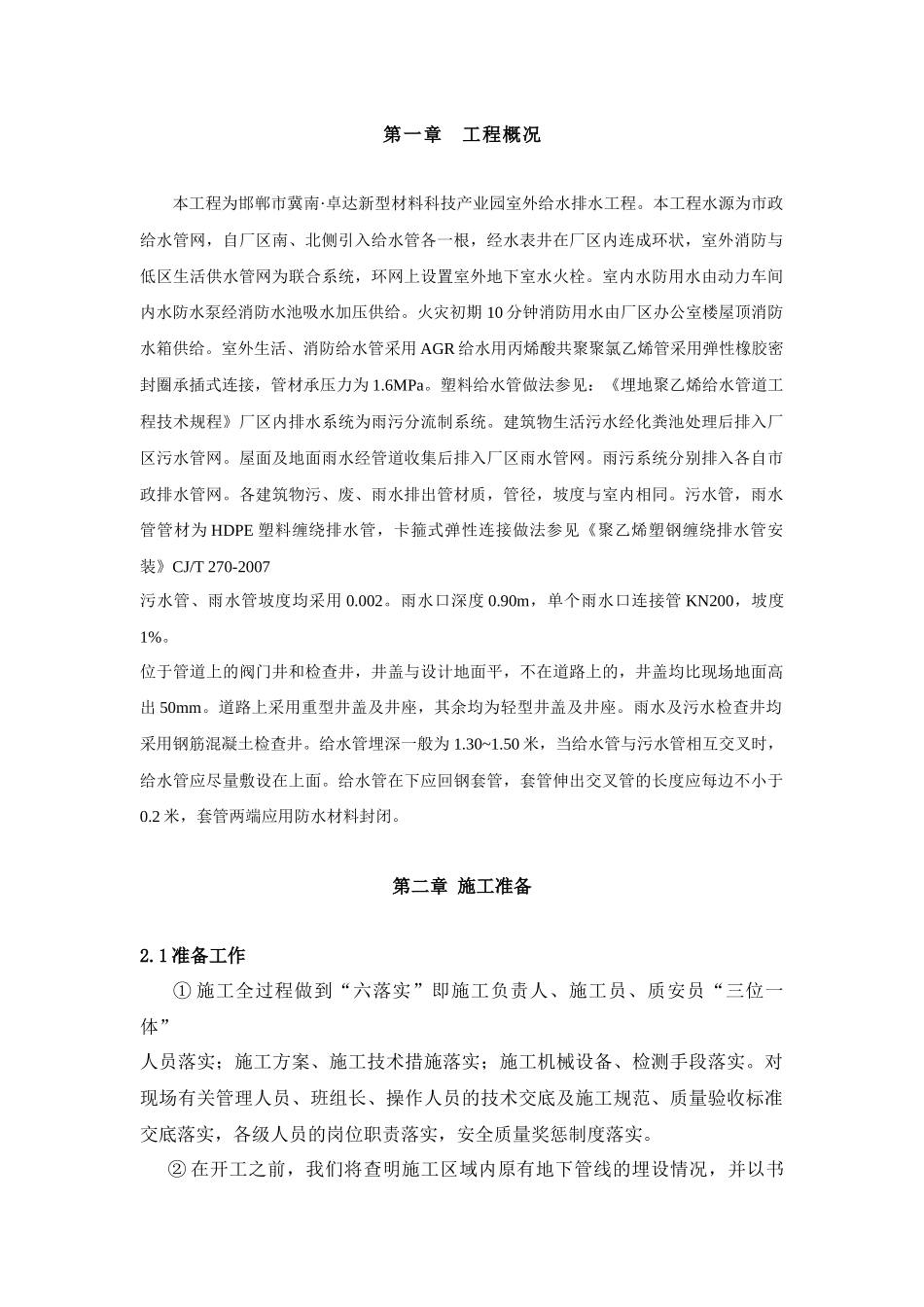

室外给排水管道施工组织设计中石化工建设有限公司第十一分公司2014年11月8日第一章工程概况本工程为邯郸市冀南·卓达新型材料科技产业园室外给水排水工程。本工程水源为市政给水管网，自厂区南、北侧引入给水管各一根，经水表井在厂区内连成环状，室外消防与低区生活供水管网为联合系统，环网上设置室外地下室水火栓。室内水防用水由动力车间内水防水泵经消防水池吸水加压供给。火灾初期10分钟消防用水由厂区办公室楼屋顶消防水箱供给。室外生活、消防给水管采用AGR给水用丙烯酸共聚聚氯乙烯管采用弹性橡胶密封圈承插式连接，管材承压力为1.6MPa。塑料给水管做法参见：《埋地聚乙烯给水管道工程技术规程》厂区内排水系统为雨污分流制系统。建筑物生活污水经化粪池处理后排入厂区污水管网。屋面及地面雨水经管道收集后排入厂区雨水管网。雨污系统分别排入各自市政排水管网。各建筑物污、废、雨水排出管材质，管径，坡度与室内相同。污水管，雨水管管材为HDPE塑料缠绕排水管，卡箍式弹性连接做法参见《聚乙烯塑钢缠绕排水管安装》CJ/T270-2007污水管、雨水管坡度均采用0.002。雨水口深度0.90m，单个雨水口连接管KN200，坡度1%。位于管道上的阀门井和检查井，井盖与设计地面平，不在道路上的，井盖均比现场地面高出50mm。道路上采用重型井盖及井座，其余均为轻型井盖及井座。雨水及污水检查井均采用钢筋混凝土检查井。给水管埋深一般为1.30~1.50米，当给水管与污水管相互交叉时，给水管应尽量敷设在上面。给水管在下应回钢套管，套管伸出交叉管的长度应每边不小于0.2米，套管两端应用防水材料封闭。第二章施工准备2.1准备工作①施工全过程做到“六落实”即施工负责人、施工员、质安员“三位一体”人员落实；施工方案、施工技术措施落实；施工机械设备、检测手段落实。对现场有关管理人员、班组长、操作人员的技术交底及施工规范、质量验收标准交底落实，各级人员的岗位职责落实，安全质量奖惩制度落实。②在开工之前，我们将查明施工区域内原有地下管线的埋设情况，并以书面报告的形式提出具体的解决办法，报请监理工程师批准后方可开工。对管道施工所经路线的障碍物进行初步清除，为以后的测量放线定位工序提供较好施工条件。2.2测量放样进行施工放样测量前测量人员先校核施工图纸，按施工图纸提供的给排水工程的位置和标高，定出沟槽中线及井位并引出水准基准点，作为整个排水工程的控制点。每次测量均要闭合，按规范严格控制闭合误差。测量管沟中心轴线、标高；并放出管沟基槽边线，在边线设置小木桩。沟渠放线，每隔20m设中心桩，必要时设置控制桩。沟槽放线抄平后，应绘制沟槽纵断面图。沟槽测量工作应有正规的测量记录本，认真详细记录，必要时应附示意图，并应将测量的日期、工作地点、工作内容以及公司镜、记录、对点、拉练、扶尺等参加测量人员的姓名记录，测量放样记录以书面形式上报监理工程师，待监理工程师检查认可后方进行下一道工序施工。2.3探管及地下管线保护措施在施工前必须对施工范围内的管线情况进行调查，并与甲方、供水、电讯、军警、市政管理部门加强联系沟通，搜集资料。并在基坑施工前先进行仪器探测。2.3.1管线保护措施因地下管线布置情况不明，本工程与现状管线交叉、联系繁多，为确保施工安全，施工开挖前需与周边用地单位及各地下管线主管部门进一步共同核实现状管和缆线等地下障碍物位置，妥善处理与相关管线的平面及高程关系与施工无矛盾后，方可挖土。沿线管线应重点加以保护，施工期间为了保护好管线，我们制定了下列措施：1、熟悉掌握设计、建设单位提供的地下管线图纸资料，与电讯、电力、供水、军队等有关单位联系、协商，调查管线的走向位置和埋设深度，取得管线走向图，实地打点放样。在施工前召开各管线单位施工配合会议，进一步搜集管线资料。对管线部位要指定专人进行精确探测，对非管线部位亦要进行普测。对影响施工和受施工影响的地下管线开挖必要的样洞（开挖样洞时通知管线单位监理单位监护人员到场），核对弄清地下管线的确切情况（包括标高、埋深、走向、规格、容量、用途、性质、完好程度等），做好记录。对管线部位，须有明显标志...
