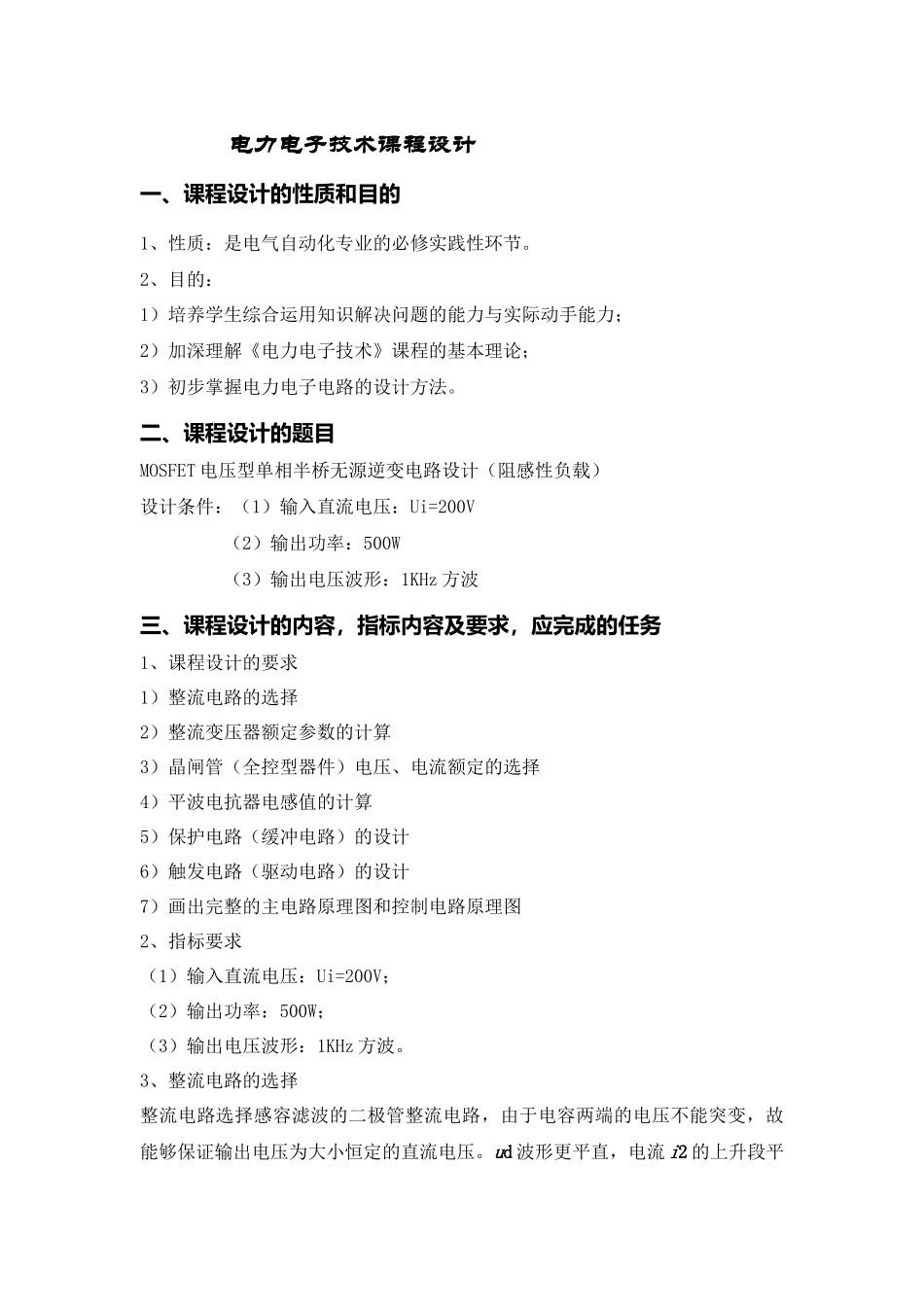

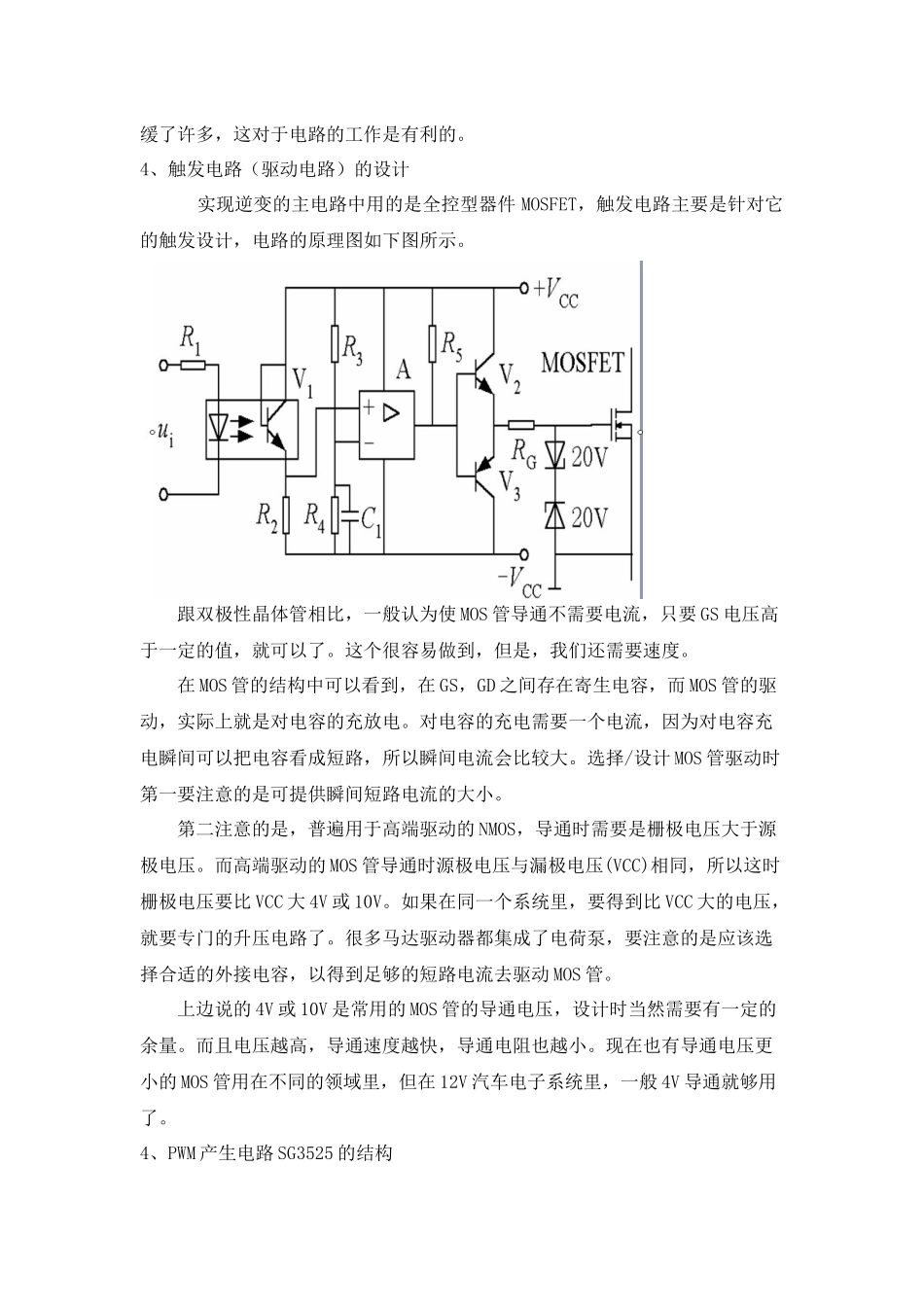

电力电子技术课程设计一、课程设计的性质和目的1、性质：是电气自动化专业的必修实践性环节。2、目的：1）培养学生综合运用知识解决问题的能力与实际动手能力；2）加深理解《电力电子技术》课程的基本理论；3）初步掌握电力电子电路的设计方法。二、课程设计的题目MOSFET电压型单相半桥无源逆变电路设计（阻感性负载）设计条件：（1）输入直流电压：Ui=200V（2）输出功率：500W（3）输出电压波形：1KHz方波三、课程设计的内容，指标内容及要求，应完成的任务1、课程设计的要求1）整流电路的选择2）整流变压器额定参数的计算3）晶闸管（全控型器件）电压、电流额定的选择4）平波电抗器电感值的计算5）保护电路（缓冲电路）的设计6）触发电路（驱动电路）的设计7）画出完整的主电路原理图和控制电路原理图2、指标要求（1）输入直流电压：Ui=200V；（2）输出功率：500W；（3）输出电压波形：1KHz方波。3、整流电路的选择整流电路选择感容滤波的二极管整流电路，由于电容两端的电压不能突变，故能够保证输出电压为大小恒定的直流电压。ud波形更平直，电流i2的上升段平缓了许多，这对于电路的工作是有利的。4、触发电路（驱动电路）的设计实现逆变的主电路中用的是全控型器件MOSFET，触发电路主要是针对它的触发设计，电路的原理图如下图所示。跟双极性晶体管相比，一般认为使MOS管导通不需要电流，只要GS电压高于一定的值，就可以了。这个很容易做到，但是，我们还需要速度。在MOS管的结构中可以看到，在GS，GD之间存在寄生电容，而MOS管的驱动，实际上就是对电容的充放电。对电容的充电需要一个电流，因为对电容充电瞬间可以把电容看成短路，所以瞬间电流会比较大。选择/设计MOS管驱动时第一要注意的是可提供瞬间短路电流的大小。第二注意的是，普遍用于高端驱动的NMOS，导通时需要是栅极电压大于源极电压。而高端驱动的MOS管导通时源极电压与漏极电压(VCC)相同，所以这时栅极电压要比VCC大4V或10V。如果在同一个系统里，要得到比VCC大的电压，就要专门的升压电路了。很多马达驱动器都集成了电荷泵，要注意的是应该选择合适的外接电容，以得到足够的短路电流去驱动MOS管。上边说的4V或10V是常用的MOS管的导通电压，设计时当然需要有一定的余量。而且电压越高，导通速度越快，导通电阻也越小。现在也有导通电压更小的MOS管用在不同的领域里，但在12V汽车电子系统里，一般4V导通就够用了。4、PWM产生电路SG3525的结构工作原理：SG3525内部结构框图如图所示，它在第一代脉宽调制芯片SG3524的基础上作了较大的改进，主要表现在以下几个方面：(1)电路中设置了欠电压锁定和限流关断电路。为了防止在欠电压状态下<8V)时有效地使输出保持在关断状态，电路中设置了欠电压封锁电路，当U>2.5V时欠电压封锁电路就开始工作，其上限值为8V，但在电路达到8V前，电路各部分已进入正常工作状态，而当从8V下降到7．5V时，锁定电路又开始恢复工作，其中有0.5V的回差电压，用于消除钳位电路在阀值点处的振荡。在锁定电路工作期间，输出一高电平，加至组合逻辑门电路的输入端，以封锁PWM的脉冲信号。SG3525没有电流限制放大器,它采用了关断控制电路来进行限流控制，其中包括逐个脉冲的电流限制和输出电流的限流控制,只要将信号加于l0脚就能实现限流控制。另外l0脚也可提供各种程序控制的需要。(2)改进了振荡电路。主要是将时基电容c的放电电路与充电电源分开，单独设立引脚7，C放电通过外接电阻R。来实现，改变R。即可改变C的放电时间常数，从而也改变了死区时间，而C的充电是由R规定的内部电流源决定的。振荡器的振荡频率为：(3)输出电路的改进。SG3525输出级采用了图腾柱输出电路，它能使输出管更快地关断，V1由达林顿管组成，最大驱动能力为100mA，V2作为开关器件，在其导通时可以迅速把外接MOS管栅极上的电荷从它的集电极泄放至地，最大吸收电流为50mA。由图2结构框图可见，SG3525主要有基准稳压源、振荡器、误差放大器、PWM比较器和锁存器、分相器、或非门电路和图腾输出电路等几大部分组成：振荡器通过外接时基电容和电阻产生锯齿波振荡同时产生时钟脉冲信号，该信号的脉冲宽度与锯齿波的下降沿相对应...
