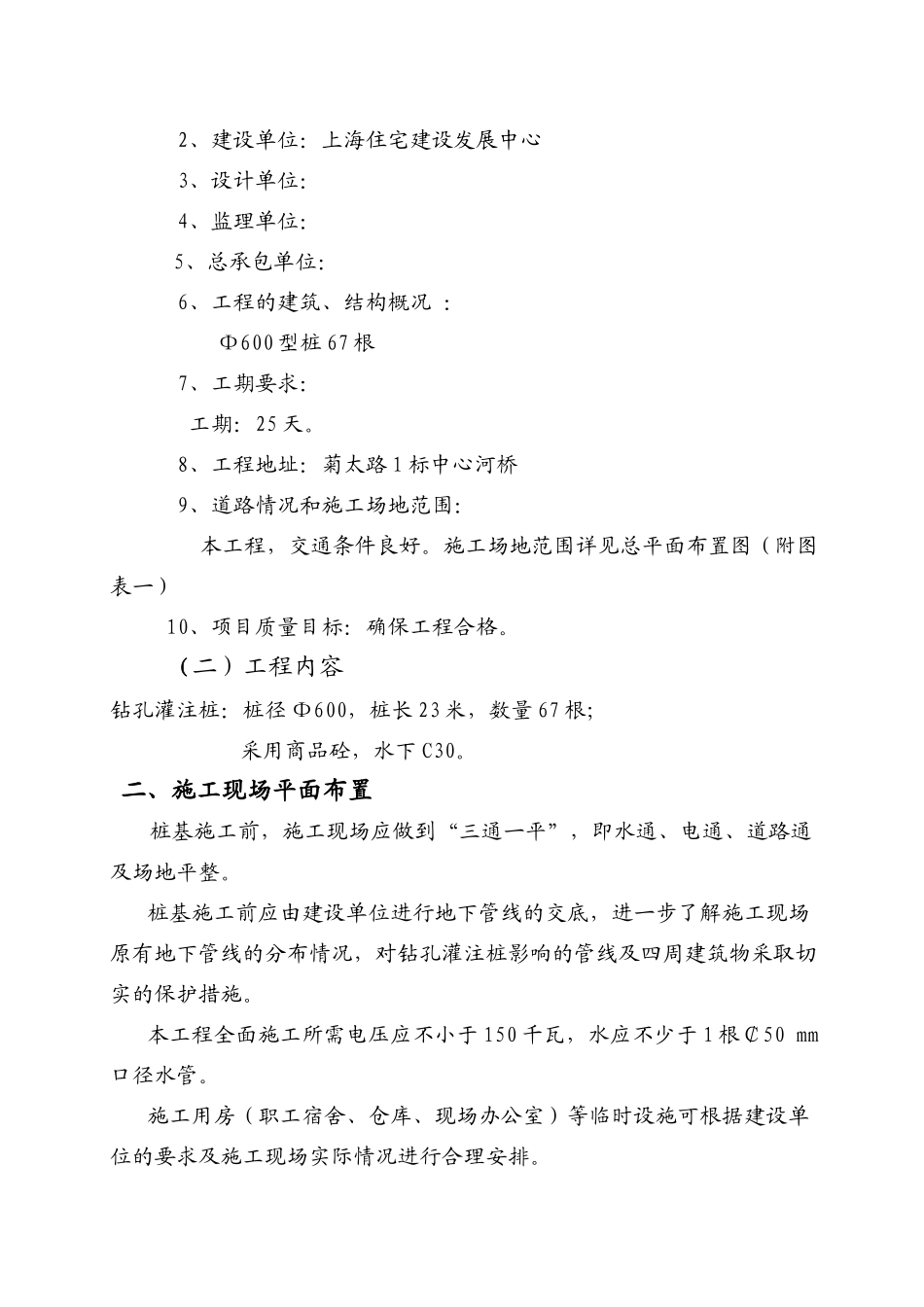

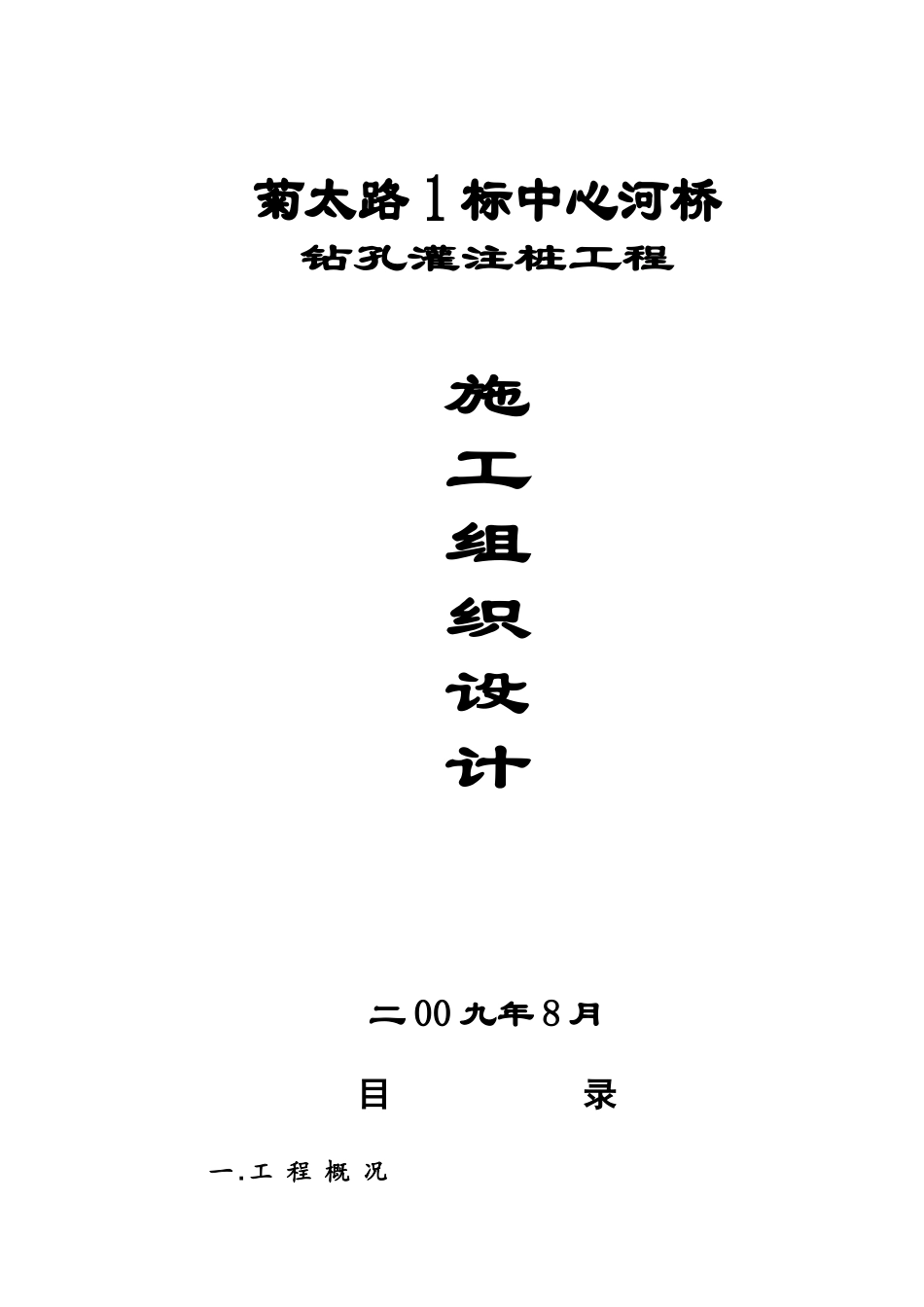

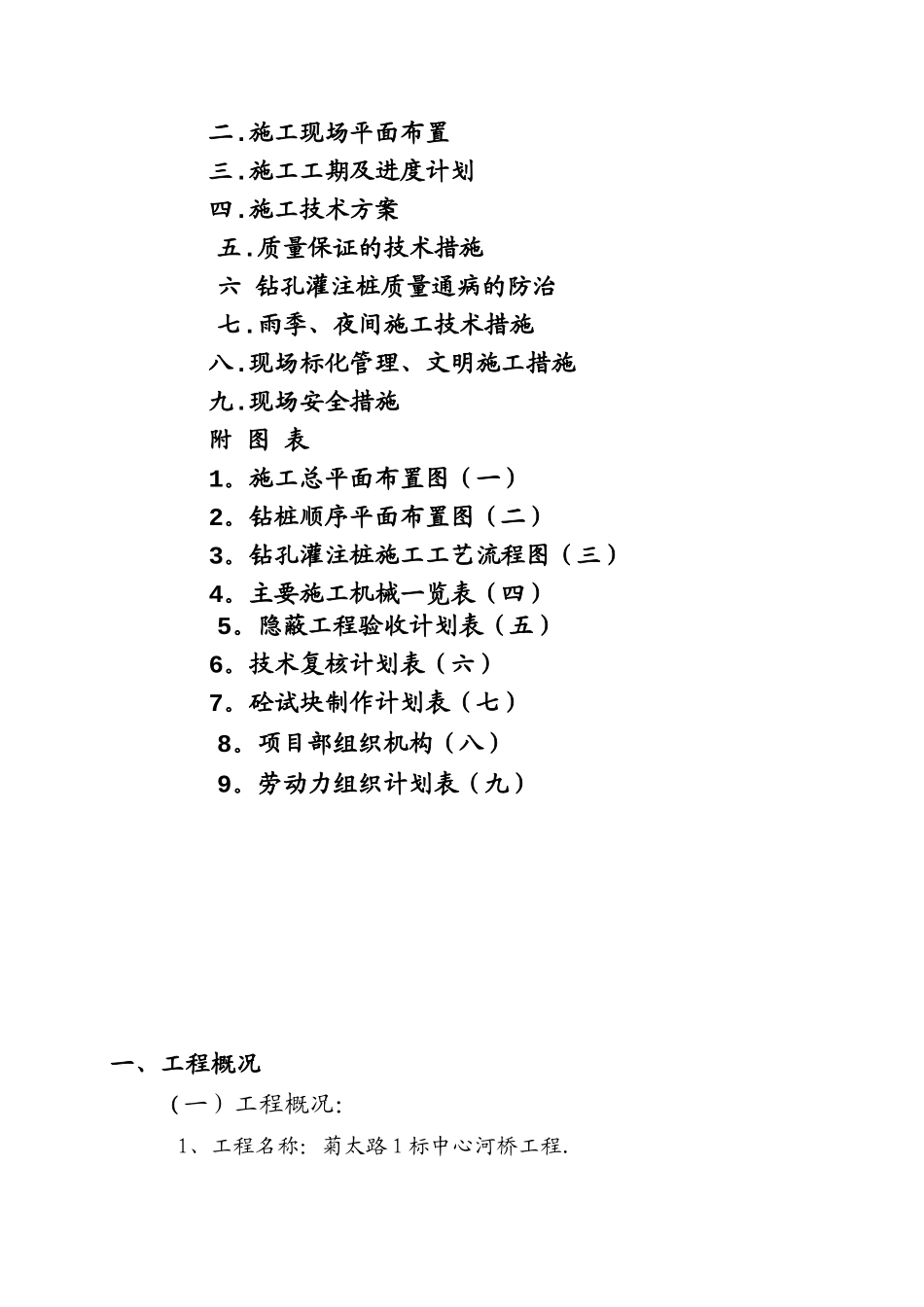

菊太路1标中心河桥钻孔灌注桩工程施工组织设计二00九年8月目录一.工程概况二.施工现场平面布置三.施工工期及进度计划四.施工技术方案五.质量保证的技术措施六钻孔灌注桩质量通病的防治七.雨季、夜间施工技术措施八.现场标化管理、文明施工措施九.现场安全措施附图表1。施工总平面布置图（一）2。钻桩顺序平面布置图（二）3。钻孔灌注桩施工工艺流程图（三）4。主要施工机械一览表（四）5。隐蔽工程验收计划表（五）6。技术复核计划表（六）7。砼试块制作计划表（七）8。项目部组织机构（八）9。劳动力组织计划表（九）一、工程概况（一）工程概况：1、工程名称：菊太路1标中心河桥工程.2、建设单位：上海住宅建设发展中心3、设计单位：4、监理单位：5、总承包单位：6、工程的建筑、结构概况：Ф600型桩67根7、工期要求：工期：25天。8、工程地址：菊太路1标中心河桥9、道路情况和施工场地范围：本工程，交通条件良好。施工场地范围详见总平面布置图（附图表一）10、项目质量目标：确保工程合格。（二）工程内容钻孔灌注桩：桩径Φ600，桩长23米，数量67根；采用商品砼，水下C30。二、施工现场平面布置桩基施工前，施工现场应做到“三通一平”，即水通、电通、道路通及场地平整。桩基施工前应由建设单位进行地下管线的交底，进一步了解施工现场原有地下管线的分布情况，对钻孔灌注桩影响的管线及四周建筑物采取切实的保护措施。本工程全面施工所需电压应不小于150千瓦，水应不少于1根￠50mm口径水管。施工用房（职工宿舍、仓库、现场办公室）等临时设施可根据建设单位的要求及施工现场实际情况进行合理安排。钻孔灌注桩施工前应浇筑硬地坪，合理安排泥浆沟池；商品砼车的道路等一系列施工准备工作。硬地坪费用另行计取。三、施工工期及进度计划施工项目天数3691215182124273033363942454851545760机械进场及准备硬地坪施工桥桩施工静载试验清理场地四、钻孔灌注桩施工技术方案1、工程概况：桩规格为ф600，桩长为23m，2、施工方法：根据地质报告可知本工程基土主要由填土、淤泥质粘土、粘土及粉砂土组成，因在淤泥质粘土及粉砂土极易出现扩径及缩径现象，在成孔及一清过程中，钻压、转速及泵流量要求严格控制，在自然地坪（+4.5绝对标高）下约18.5米厚①--④层淤泥质粘土中钻压宜控制为15Kpa，转速开二档为54r/min，同时采用三通降低泵流量；在自然地坪（+4.5绝对标高）下约18.5--45米的⑤层粘土中成孔时钻压宜控制为25Kpa，转速开三档为75r/min，同时采用三通增加泵流量；在自然地坪（+4.5绝对标高）下约45--54.5米的⑦层粉砂土中成孔时不仅需将钻压、转速、泵流量调缓外，而且还应选择性能好的泥浆来加强护壁，一清泥浆比重不小于1.25。上述施工技术方案的每道工序都由值班技术员自检合格后，再协同总包监理进行复核，签认现场值班记录表后，方进行下一道工序施工。⑴施工工艺流程（见附图表四）⑵施工工艺技术要求本工程桩的施工应严格按照《地基基础设计规范》及《钻孔灌注桩施工规程》操作。具体工艺如下:放桩位线：开工前，用水准仪对施工现场标高进行测量，并计算出平均值，作为硬地坪标高。从各轴线引出桩位线，允许偏差为1cm。桩位中心点处用红漆做出三角标志，以标志为圆心、桩半径为半径画控制圆。桩位线及标志要经常检查，看不清时及时补上。轴线桩及桩位线放好后，须进行自检，再请建设单位、监理单位组织人员认真检查，并及时办理复核手续。埋设护筒：定好桩位后，先在桩位控制圆外侧弹出桩位十字线以便控制桩位，再粉碎地坪混凝土进行开挖。护筒直径为Ф660mm，高1.0M左右。埋设护筒时，其中心线与桩位中心线偏差不得大于20mm，护筒底部应深入原土层不得少于20cm。护筒与周围垂直，且开挖埋设的护筒周围用粘土分层回填夯实。钻机就位：钻机就位后，用水平尺控制底座转盘钻杆水平及垂直度，达到平整、稳固，以确保钻进中不发生倾斜和移动；转盘中心与桩位中心的允许偏差应小于20mm，转盘在四个方向上的水平度误差小于1/300。正循环成孔：采用1台GPS-10型工程钻机进行钻孔灌注桩施工，采用泥浆护壁正循环成孔工艺，泥浆采用原土造浆。本工程工程桩设计桩径为Ф600mm，...
