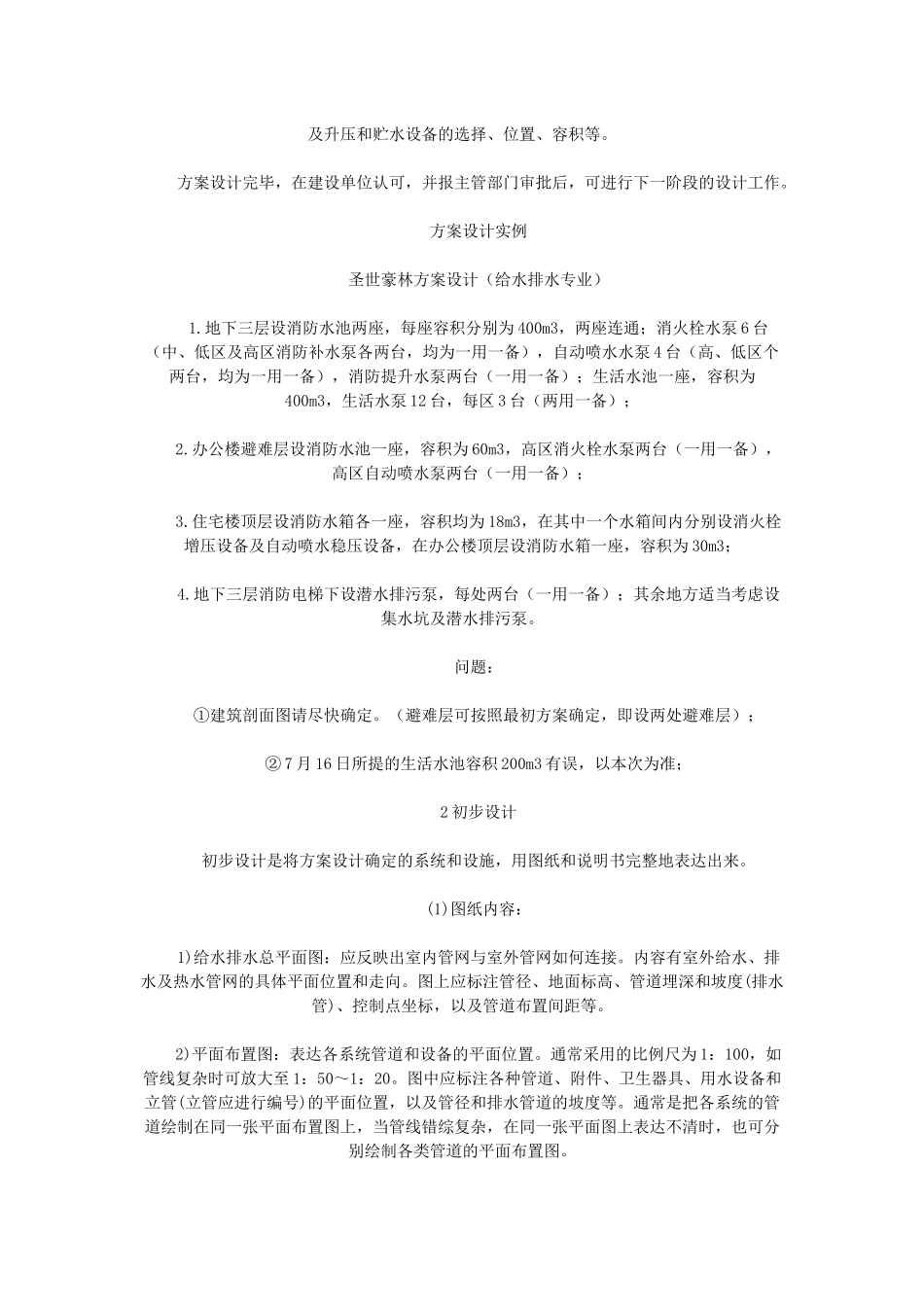

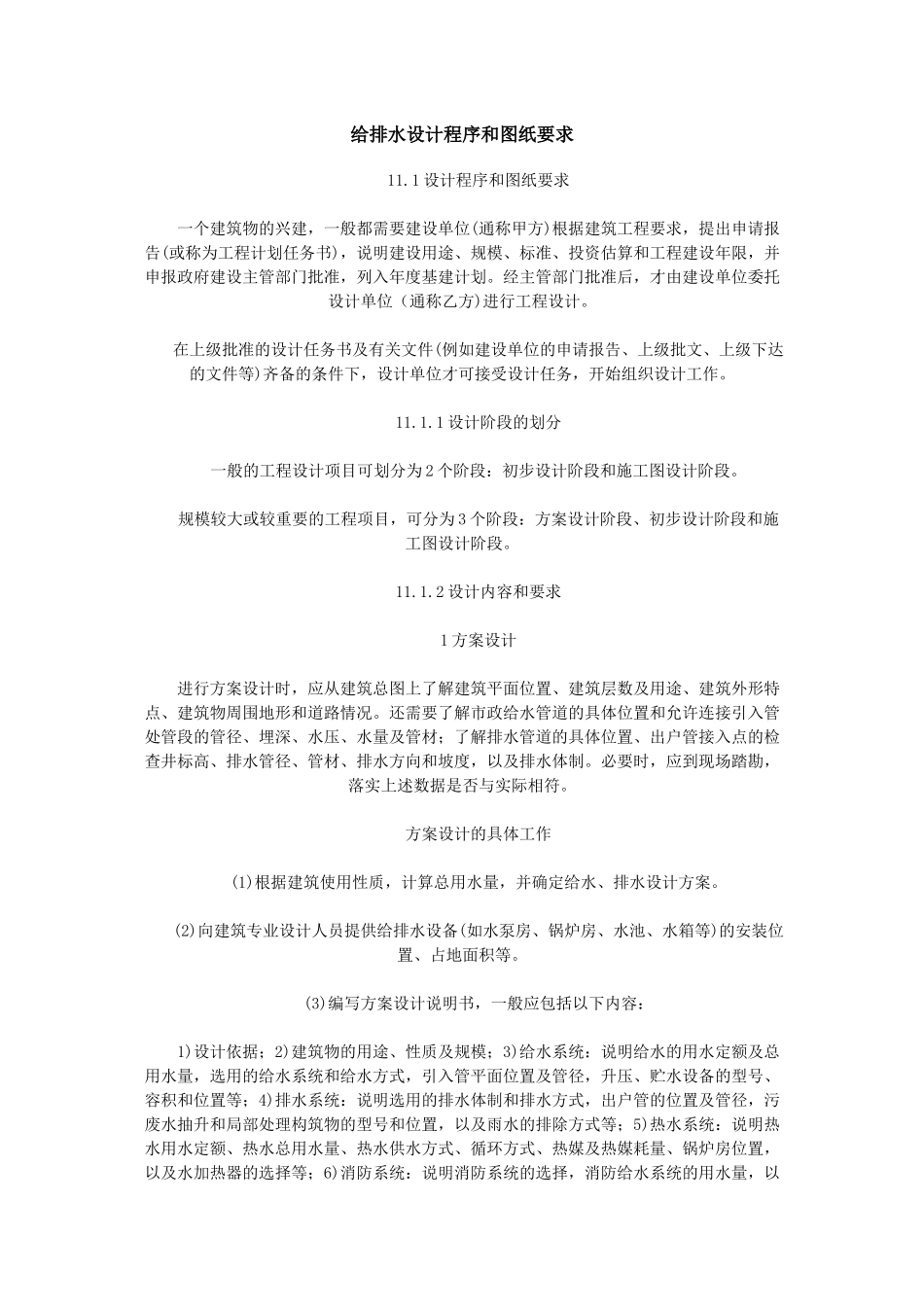

给排水设计程序和图纸要求11.1设计程序和图纸要求一个建筑物的兴建，一般都需要建设单位(通称甲方)根据建筑工程要求，提出申请报告(或称为工程计划任务书)，说明建设用途、规模、标准、投资估算和工程建设年限，并申报政府建设主管部门批准，列入年度基建计划。经主管部门批准后，才由建设单位委托设计单位（通称乙方)进行工程设计。在上级批准的设计任务书及有关文件(例如建设单位的申请报告、上级批文、上级下达的文件等)齐备的条件下，设计单位才可接受设计任务，开始组织设计工作。11.1.1设计阶段的划分一般的工程设计项目可划分为2个阶段：初步设计阶段和施工图设计阶段。规模较大或较重要的工程项目，可分为3个阶段：方案设计阶段、初步设计阶段和施工图设计阶段。11.1.2设计内容和要求1方案设计进行方案设计时，应从建筑总图上了解建筑平面位置、建筑层数及用途、建筑外形特点、建筑物周围地形和道路情况。还需要了解市政给水管道的具体位置和允许连接引入管处管段的管径、埋深、水压、水量及管材；了解排水管道的具体位置、出户管接入点的检查井标高、排水管径、管材、排水方向和坡度，以及排水体制。必要时，应到现场踏勘，落实上述数据是否与实际相符。方案设计的具体工作(1)根据建筑使用性质，计算总用水量，并确定给水、排水设计方案。(2)向建筑专业设计人员提供给排水设备(如水泵房、锅炉房、水池、水箱等)的安装位置、占地面积等。(3)编写方案设计说明书，一般应包括以下内容：1)设计依据；2)建筑物的用途、性质及规模；3)给水系统：说明给水的用水定额及总用水量，选用的给水系统和给水方式，引入管平面位置及管径，升压、贮水设备的型号、容积和位置等；4)排水系统：说明选用的排水体制和排水方式，出户管的位置及管径，污废水抽升和局部处理构筑物的型号和位置，以及雨水的排除方式等；5)热水系统：说明热水用水定额、热水总用水量、热水供水方式、循环方式、热媒及热媒耗量、锅炉房位置，以及水加热器的选择等；6)消防系统：说明消防系统的选择，消防给水系统的用水量，以及升压和贮水设备的选择、位置、容积等。方案设计完毕，在建设单位认可，并报主管部门审批后，可进行下一阶段的设计工作。方案设计实例圣世豪林方案设计（给水排水专业）1.地下三层设消防水池两座，每座容积分别为400m3，两座连通；消火栓水泵6台（中、低区及高区消防补水泵各两台，均为一用一备），自动喷水水泵4台（高、低区个两台，均为一用一备），消防提升水泵两台（一用一备）；生活水池一座，容积为400m3，生活水泵12台，每区3台（两用一备）；2.办公楼避难层设消防水池一座，容积为60m3，高区消火栓水泵两台（一用一备），高区自动喷水泵两台（一用一备）；3.住宅楼顶层设消防水箱各一座，容积均为18m3，在其中一个水箱间内分别设消火栓增压设备及自动喷水稳压设备，在办公楼顶层设消防水箱一座，容积为30m3；4.地下三层消防电梯下设潜水排污泵，每处两台（一用一备）；其余地方适当考虑设集水坑及潜水排污泵。问题：①建筑剖面图请尽快确定。（避难层可按照最初方案确定，即设两处避难层）；②7月16日所提的生活水池容积200m3有误，以本次为准；2初步设计初步设计是将方案设计确定的系统和设施，用图纸和说明书完整地表达出来。(1)图纸内容：1)给水排水总平面图：应反映出室内管网与室外管网如何连接。内容有室外给水、排水及热水管网的具体平面位置和走向。图上应标注管径、地面标高、管道埋深和坡度(排水管)、控制点坐标，以及管道布置间距等。2)平面布置图：表达各系统管道和设备的平面位置。通常采用的比例尺为1：100，如管线复杂时可放大至1：50～1：20。图中应标注各种管道、附件、卫生器具、用水设备和立管(立管应进行编号)的平面位置，以及管径和排水管道的坡度等。通常是把各系统的管道绘制在同一张平面布置图上，当管线错综复杂，在同一张平面图上表达不清时，也可分别绘制各类管道的平面布置图。(1)图纸内容：3)系统布置图(简称系统图)：表达管道、设备的空间位置和相互关系。各类管道的系统图要分别绘制。图中应标注管径、立管编号(与平面布置图一致)、管道和附件的标...
