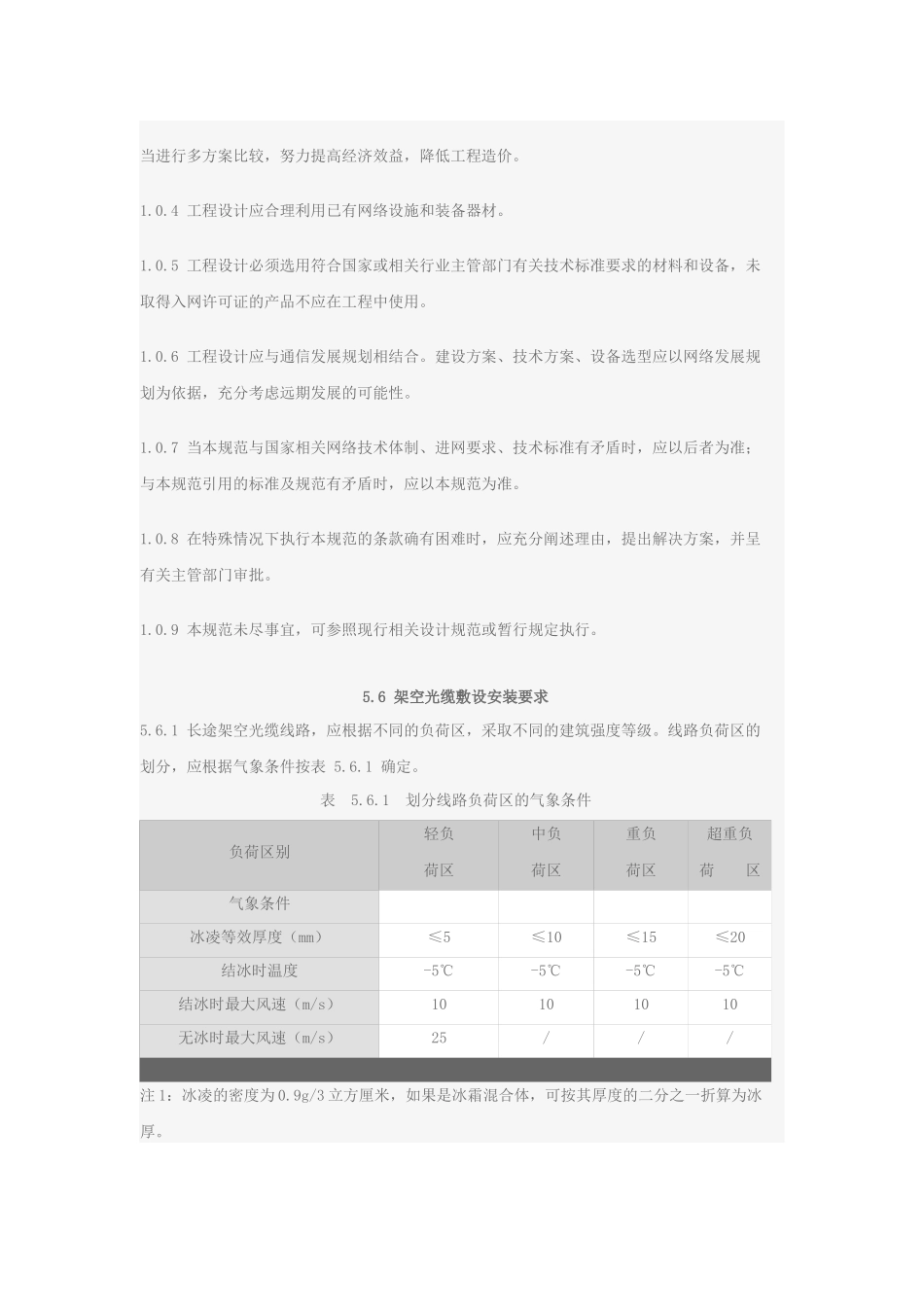

长途通信干线光缆传输系统线路工程设计规范更新时间：2006-3-17关于发布《长途通信干线光缆传输系统线路工程设计规范》的通知信部规[2003]393号各省、自治区、直辖市通信管理局，中国电信集团公司、中国网络通信集团公司、中国移动通信集团公司、中国联合通信有限公司、中国卫星通信集团公司、铁道通信信息有限公司，中讯咨询邮电设计院，中国通信建设总公司：现将《长途通信干线光缆传输系统线路工程设计规范》（编号：YD5102-2003）发布，自2003年11月1日起施行。原《长途通信干线光缆传输系统线路工程设计暂行技术规定》（编号：YDJ14-91）同时废止。本规范由部综合规划司负责解释、修订、监督执行，由北京邮电大学出版社负责出版发行。中华人民共和国信息产业部二○○三年九月十三日1总则1.0.1《长途通信干线光缆传输系统线路工程设计规范》（简称本规范）适用于新建长途通信干线陆地光缆传输系统的线路工程设计。改建、扩建及其他类似光缆线路工程可参照执行。1.0.2工程设计必须遵守相关法律法规，贯彻国家基本建设方针政策，合理利用资源，节约建设用地，重视文物和环境保护。1.0.3工程设计必须保证通信网整体通信质量，技术先进、经济合理、安全可靠。设计中应当进行多方案比较，努力提高经济效益，降低工程造价。1.0.4工程设计应合理利用已有网络设施和装备器材。1.0.5工程设计必须选用符合国家或相关行业主管部门有关技术标准要求的材料和设备，未取得入网许可证的产品不应在工程中使用。1.0.6工程设计应与通信发展规划相结合。建设方案、技术方案、设备选型应以网络发展规划为依据，充分考虑远期发展的可能性。1.0.7当本规范与国家相关网络技术体制、进网要求、技术标准有矛盾时，应以后者为准；与本规范引用的标准及规范有矛盾时，应以本规范为准。1.0.8在特殊情况下执行本规范的条款确有困难时，应充分阐述理由，提出解决方案，并呈有关主管部门审批。1.0.9本规范未尽事宜，可参照现行相关设计规范或暂行规定执行。5.6架空光缆敷设安装要求5.6.1长途架空光缆线路，应根据不同的负荷区，采取不同的建筑强度等级。线路负荷区的划分，应根据气象条件按表5.6.1确定。表5.6.1划分线路负荷区的气象条件负荷区别轻负荷区中负荷区重负荷区超重负荷区气象条件冰凌等效厚度（mm）≤5≤10≤15≤20结冰时温度-5℃-5℃-5℃-5℃结冰时最大风速（m/s）10101010无冰时最大风速（m/s）25///注1：冰凌的密度为0.9g/3立方厘米，如果是冰霜混合体，可按其厚度的二分之一折算为冰厚。注2：最大风速应以气象台自动记录10分钟的平均最大风速为计算依据。5.6.2长途架空线路的负荷区，应根据建设地段的气象资料，按照平均每十年为一周期出现的最大冰凌厚度和最大风速选定。5.6.3个别冰凌严重或风速超过25m/s的地段，应根据实际气象条件，单独提高该段线路的建筑标准，不应全线提高。5.6.4架空光缆可用于轻、中负荷区和地形起伏不很大的地区。超重负荷区、冬季气温低于-30℃、大跨距数量较多、沙暴和大风危害严重地区不宜采用。5.6.5架空光缆杆线强度应符合《长途通信明线线路工程设计规范》和本地网架空线路工程设计的相关标准。利用现有杆路架挂光缆，应对杆路强度进行核算，保证建筑安全。5.6.6光缆在原有长途明线杆路上架挂位置的确定，应考虑对原有明线有色金属回路传输质量的影响。5.6.7架空光缆宜采用附加吊线架挂方式，每条吊线一般只宜架挂一条光缆。根据工程要求也可采用自承式。光缆在吊线上可采用电缆挂钩安装，也可采用螺旋线绑扎。5.6.8吊线的安装应符合下列要求：1、吊线程式的选择（1）吊线程式可按架设地区的负荷区别、光缆荷重、标准杆距等因素经计算确定，一般宜选用7/2.2和7/3.0规格的镀锌钢绞线。（2）不同钢绞线在各种负荷区适宜的杆距见表5.6.8。当杆距超过下表的范围时，应采用正副吊线跨越装置，其中正吊线宜采用7/2.2规格，副吊线宜采用7/3.0规格。表5.6.8吊线规格选用表吊线规格负荷区别杆距（m）备注7/2.2轻负荷区≤1507/2.2中负荷区≤1007/2.2重负荷区≤657/2.2超重负荷区≤457/3.0中负荷区101-1507/3.0重负荷区66-1007/3.0超重负荷区45-802、吊线的安装和加固（1）...
