根据实物图画电路图练习题(1)VIP免费

根据实物图画电路图练习题(1)_第1页
1/7

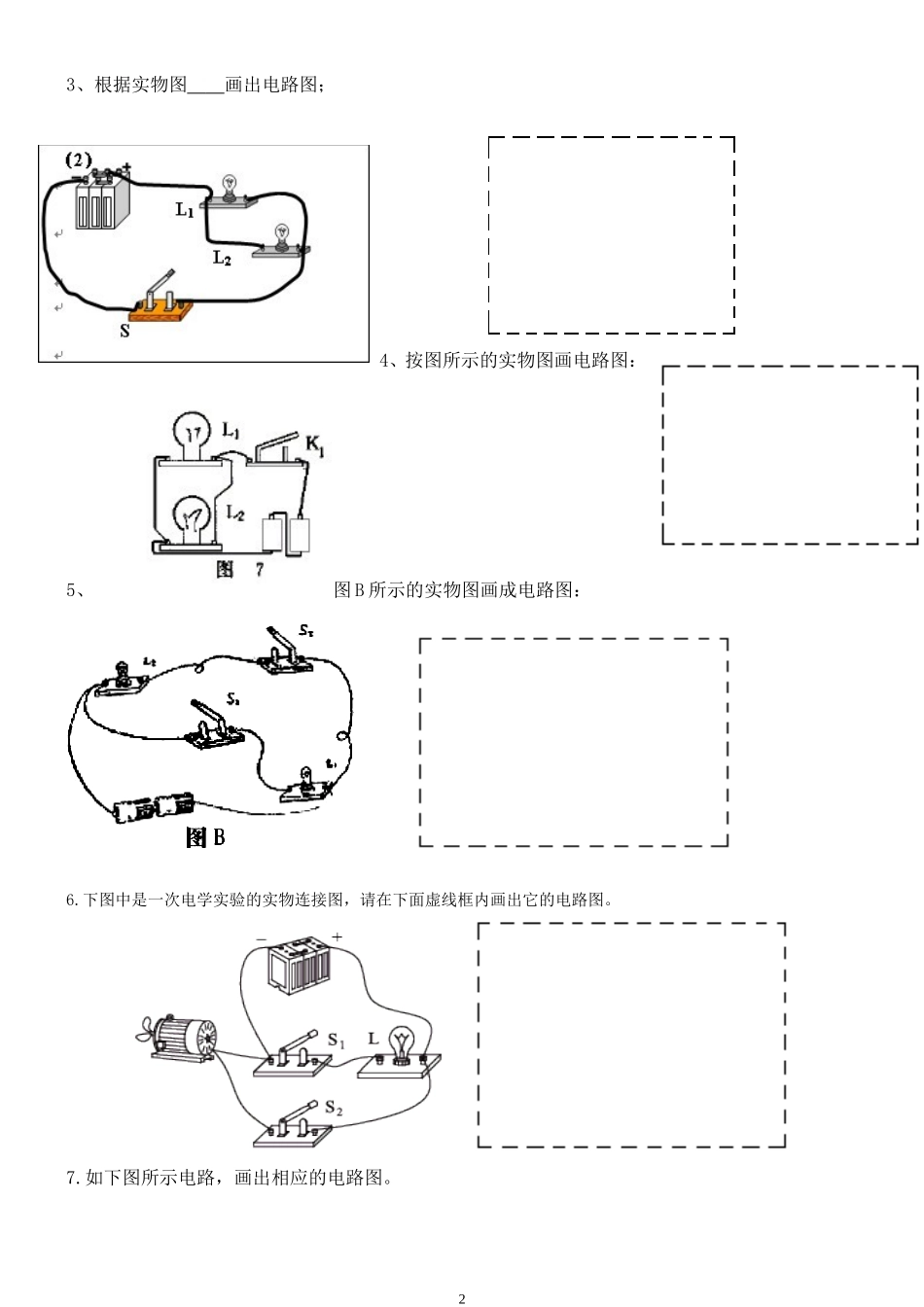

根据实物图画电路图练习题(1)_第2页
2/7

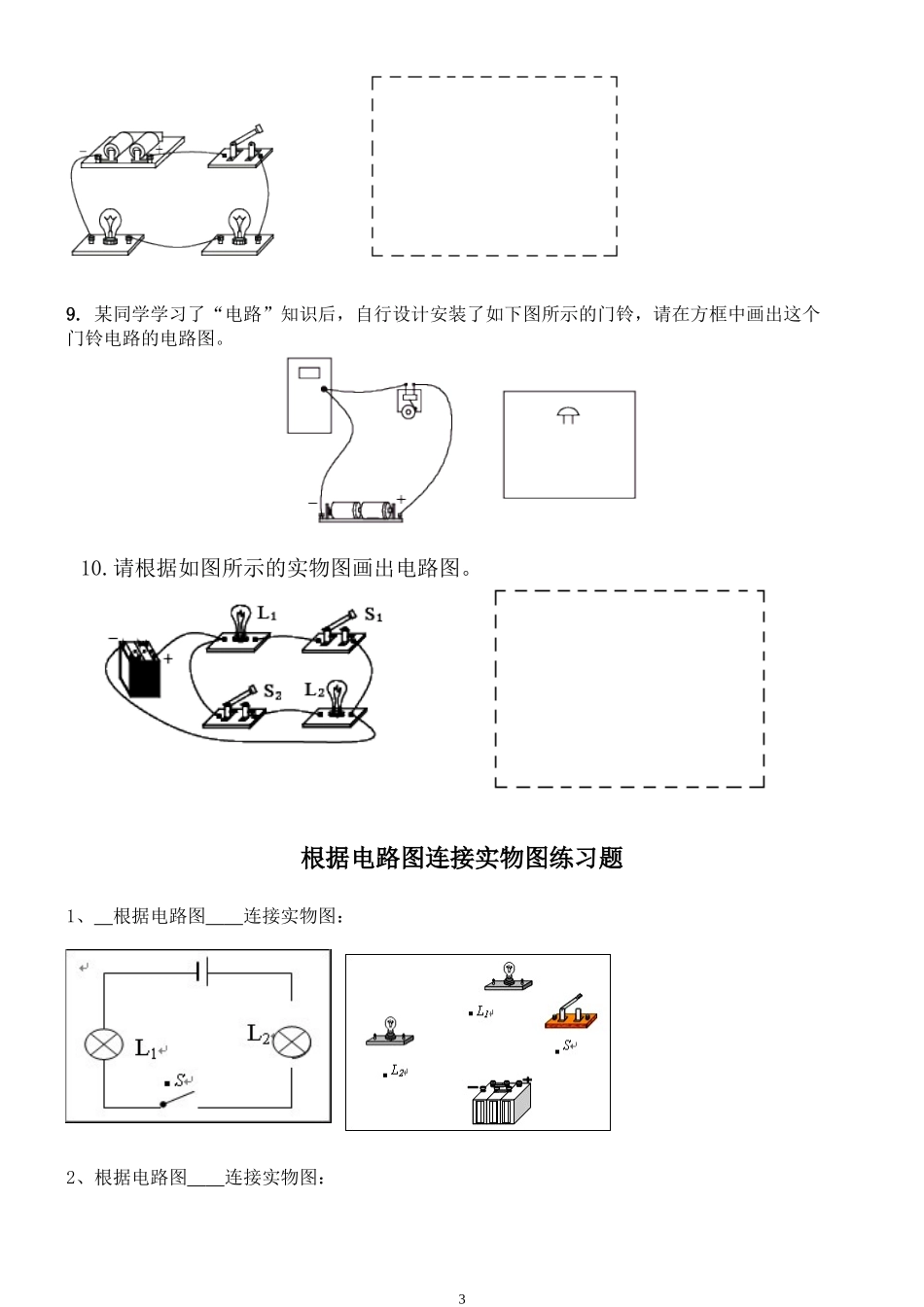

根据实物图画电路图练习题(1)_第3页
3/7
根据实物图画电路图练习题13、根据实物图画出电路图;4、按图所示的实物图画电路图:5、图B所示的实物图画成电路图:6.下图中是一次电学实验的实物连接图,请在下面虚线框内画出它的电路图。7.如下图所示电路,画出相应的电路图。29.某同学学习了“电路”知识后,自行设计安装了如下图所示的门铃,请在方框中画出这个门铃电路的电路图。10.请根据如图所示的实物图画出电路图。根据电路图连接实物图练习题1、根据电路图连接实物图:2、根据电路图连接实物图:33、根据电路图连接实物图:4.请在图中用笔画线代替导线,按要求连接电路。要求:⑴开关同时控制两盏电灯;⑵电灯L1、L2并联;⑶电流表测通过两灯的总电流;⑷所画导线不能交叉。5.根据电路图,以笔线代替导线,把元件对应地连接起来,组成电路。要求做到导线不交叉、不破线。46.请依照如图所示的电路图把图的实物图连接成相应的电路7.用笔画线,将图4中的器材连成电路。(要求:两灯并联,开关控制两盏灯)8.按照图7所示的电路图,将图8中各元件连接起来。(用笔画线表示导线,导线不许交叉)9、根据电路图连接实物图:图7⊙图8510.用笔画线表示导线,按照图甲所示的电路图,将图乙中各元件连接起来。(导线不允许交叉)11.请按照图(1)中的电路图将图(2)中的实物连成电路。12、将图16中的电路元件按左侧电路图连接成实物图.(要求导线不交叉)613、根据以下要求,设计电路,用笔代线在图中画出相应的实物连接图.(导线不能交叉)要求:(1)只闭合S1时,红灯发光,绿灯不发光(2)S1、S2都闭合时,两灯都发光(3)只闭合S2时,两灯均不发光.14、根据图18所示,要求Ll、L2并联,S1控制L1,S2控制L2,S3在干路,连线不要交叉,请将图中元件连成电路.7
