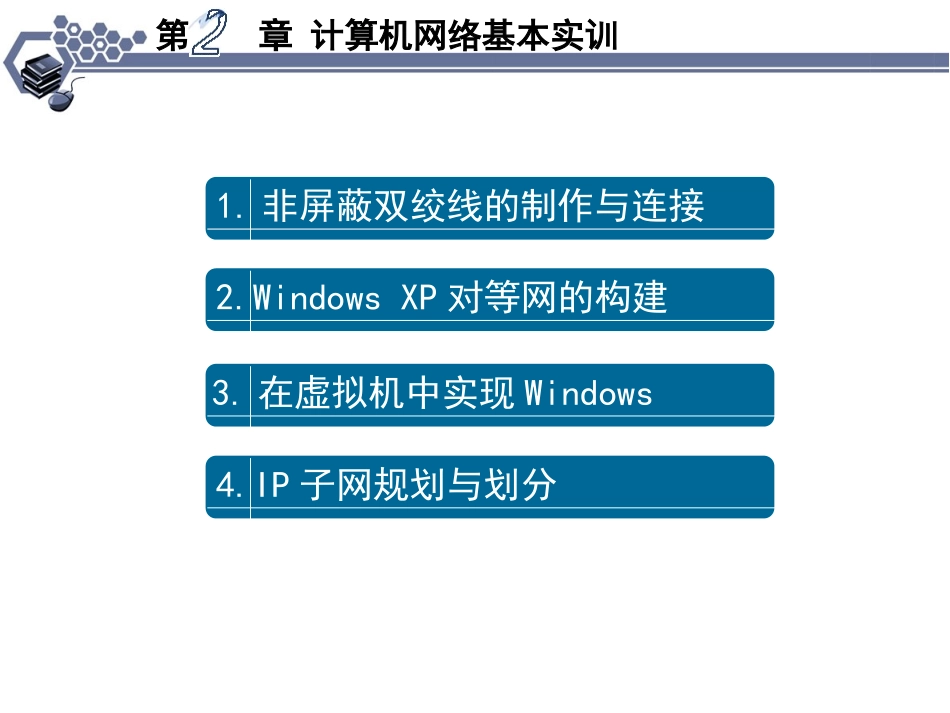

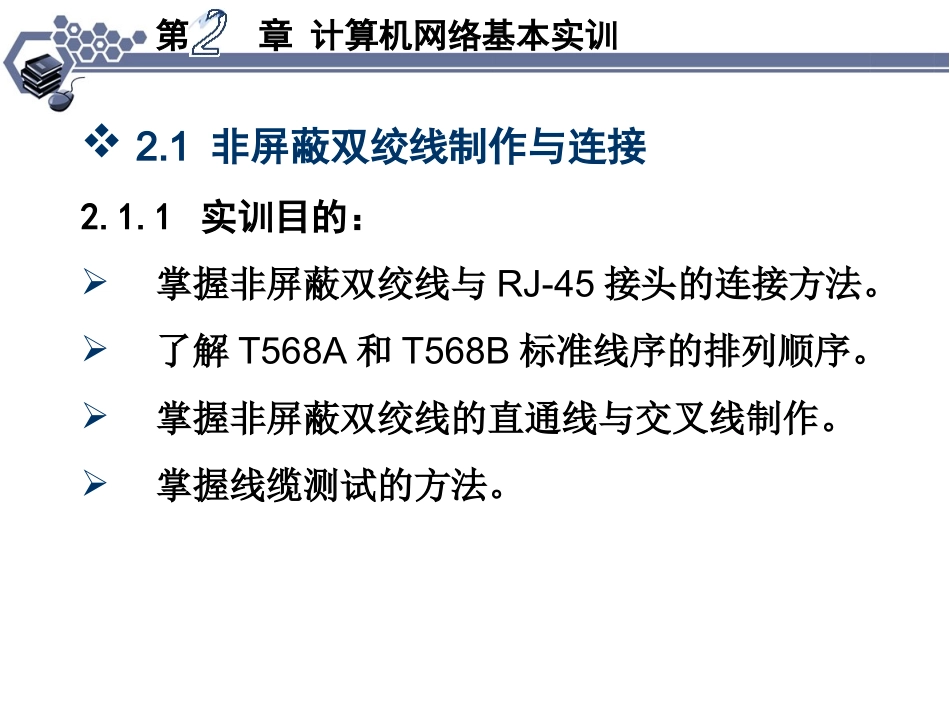

计算机网络基本实训1.非屏蔽双绞线的制作与连接2.WindowsXP对等网的构建3.在虚拟机中实现Windows4.IP子网规划与划分第章计算机网络基本实训2.1非屏蔽双绞线制作与连接2.1.1实训目的：掌握非屏蔽双绞线与RJ-45接头的连接方法。了解T568A和T568B标准线序的排列顺序。掌握非屏蔽双绞线的直通线与交叉线制作。掌握线缆测试的方法。第章计算机网络基本实训2.1非屏蔽双绞线制作与连接2.1.2实训内容：在非屏蔽双绞线上压制RJ-45接头。制作非屏蔽双绞线的直通线与交叉线，并测试连通性。使用直通线连接PC机和集线器，使用交叉线连接PC机和PC机。第章计算机网络基本实训2.1非屏蔽双绞线制作与连接2.1.3环境要求：水晶头、100BaseTX双绞线、网线钳、网线测试仪。第章计算机网络基本实训2.1非屏蔽双绞线制作与连接2.1.4理论基础-局域网中使用网线的分类：网络传输介质有双绞线、同轴电缆、光纤、无线传输介质有红外线、无线电波、光波等。第章计算机网络基本实训2.1非屏蔽双绞线制作与连接2.1.4理论基础-非屏蔽双绞线UTP的分类：双绞线按电气性能分为：一类、二类、三类、四类、五类、超五类、六类双绞线等类型，数字越大，技术就越先进，带宽也相应越宽。第章计算机网络基本实训2.1非屏蔽双绞线制作与连接2.1.4理论基础-两种线序标准：第章计算机网络基本实训2.1非屏蔽双绞线制作与连接2.1.4理论基础-传输媒体的选择：取决于网络拓扑的结构、实际需要的通信容量、可靠性要求，以及能承受的价格范围。第章计算机网络基本实训2.1非屏蔽双绞线制作与连接2.1.5实训步骤-制作直通双绞线并测试：（1）制作直通双绞线。采用最普遍的EIA/TIA568B标准。取出端头，剥下保护胶皮理线插线压线制作另一端。第章计算机网络基本实训2.1非屏蔽双绞线制作与连接2.1.5实训步骤-制作直通双绞线并测试：注意：握卡线钳力度不能过大，否则会剪断芯线。剥线的长度为13mm～15mm。压过的RJ-45接头的8只金属脚一定比未压过的低，这样才能顺利地嵌入芯线中。优质的卡线钳甚至必须在接脚完全压入后才能松开握柄，取出RJ-45接头，否则接头会卡在压接槽中。第章计算机网络基本实训2.1非屏蔽双绞线制作与连接2.1.5实训步骤-制作直通双绞线并测试：（2）测试：面板上表示线对连接的绿灯通常为4个，每线对1个。绿灯顺序亮起，表示该线缆制作成功；有某个绿灯始终不亮，表示有某一线对没导通，说明接线有问题，应剪掉水晶头重接。第章计算机网络基本实训2.1非屏蔽双绞线制作与连接2.1.5实训步骤-制作交叉双绞线并测试：（1）用上述方法制作双绞线的一头。（2）取双绞线的另一头按照上述方法完成剥线、理线、插线、压线各步骤。（3）测试连通性。测试方法与直通线相同，注意测试交叉线时，测线仪的绿灯是交替亮起的。第章计算机网络基本实训2.1非屏蔽双绞线制作与连接2.1.5实训步骤-制作交叉双绞线并测试：注意：在理线步骤中，双绞线8根有色导线从左到右的顺序是按绿白、绿、橙白、蓝、蓝白、橙、棕白、棕色顺序平行排列，其他步骤相同。将T568B线序的1线与3线、2线与6线对调，其线序就与T568A完全相同。第章计算机网络基本实训2.1非屏蔽双绞线制作与连接2.1.5实训步骤-实训总结：双绞线与设备之间一般情况下，设备口相同，使用交叉线；反之使用直通线。判断方法：第章计算机网络基本实训2.2WindowsXP对等网的构建2.2.1实训目的：了解软硬件条件。掌握相关配置。了解判断对等网是否导通的方法。掌握对等网中文件夹共享设置和使用。了解对等网中打印机共享设置。掌握对等网中映射网络驱动器设置。第章计算机网络基本实训2.2WindowsXP对等网的构建2.2.2实训内容：实现数据共享。打印机共享。第章计算机网络基本实训2.2WindowsXP对等网的构建2.2.3实训环境：网络拓扑：第章计算机网络基本实训2.2WindowsXP对等网的构建2.2.4理论基础-XP对等网构建：在对等网络中，对等网上各台计算机的地位是相同的，无主从之分，任何一台计算机均可同时兼做服务器和工作站。第章计算机网络基本实训2.2WindowsXP对等网的构建2.2.4理论基础-XP对等网构建：对等网优点：对等网缺...
