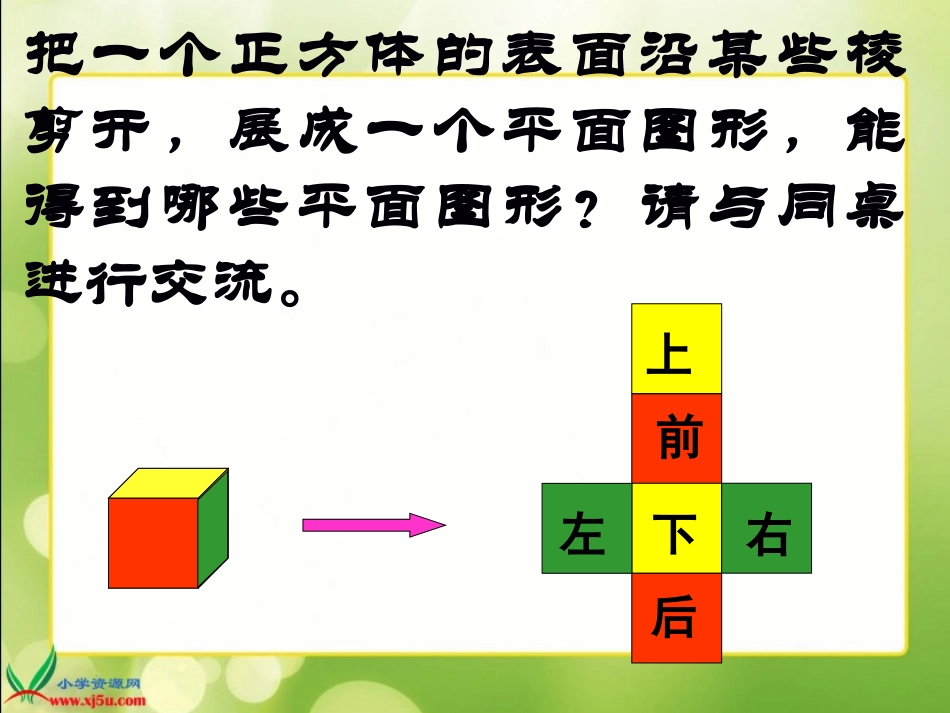

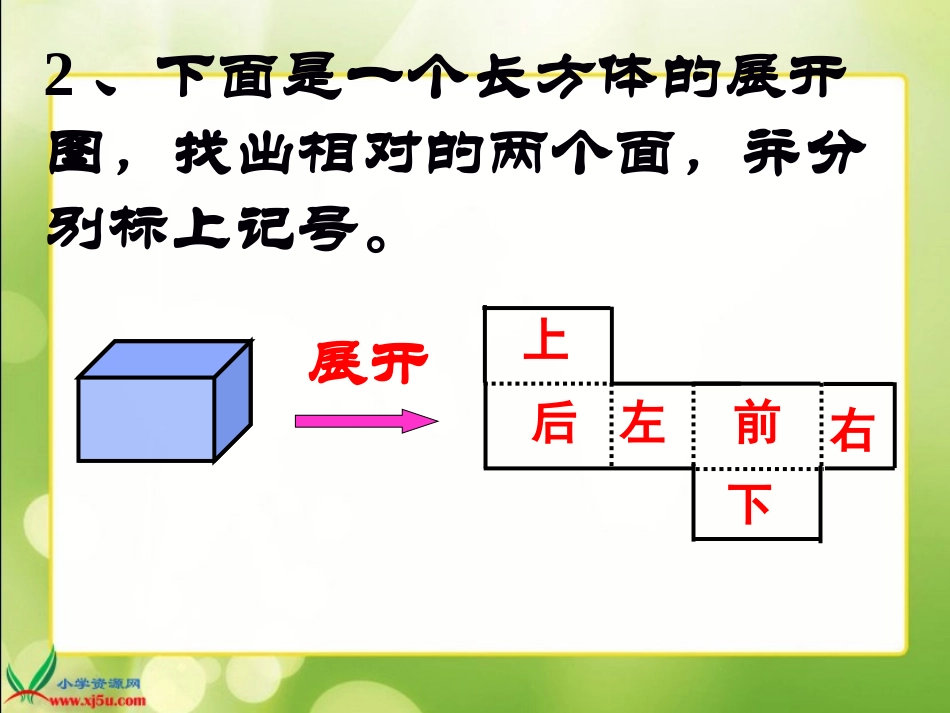

展开与折叠北师大版五年级数学下册把一个正方体的表面沿某些棱剪开,展成一个平面图形,能得到哪些平面图形?请与同桌进行交流。上下前后左右2、下面是一个长方体的展开图,找出相对的两个面,并分别标上记号。展开下左前后上右1、正方体的展开图共有11种类型1-4-1型(6种)2-3-1型(3种)3-3型2-2-2型先想一想,再动手操作确认,下列图形经过折叠后能否围成一个正方体?①②③④⑤⑥××下左右上前后×下前后左右上√下左右前后上√下左右前后上√1、下图是一个正方体的展开图,请说出1号、2号、3号面相对的各是几号?12563456432FEABC1D下面图形中,哪些是正方体的平面展开图?右图需再添上一个面,折叠后才能围成一个正方体,下面是四位同学补画的情况(图中阴影部分),其中正确的是()BBACD下图中的那些图形可以沿虚线折叠成长方体包装盒,先想一想,再折一折。下列图形哪个不是长方体的表面展开图?ADCB6、如图所示的纸板上有10个无阴影的正方形,从中选出一个,与图中5个有阴影的正方形一起折一个正方体的包装盒,有多少种不同的选法。有4种不同的选法
