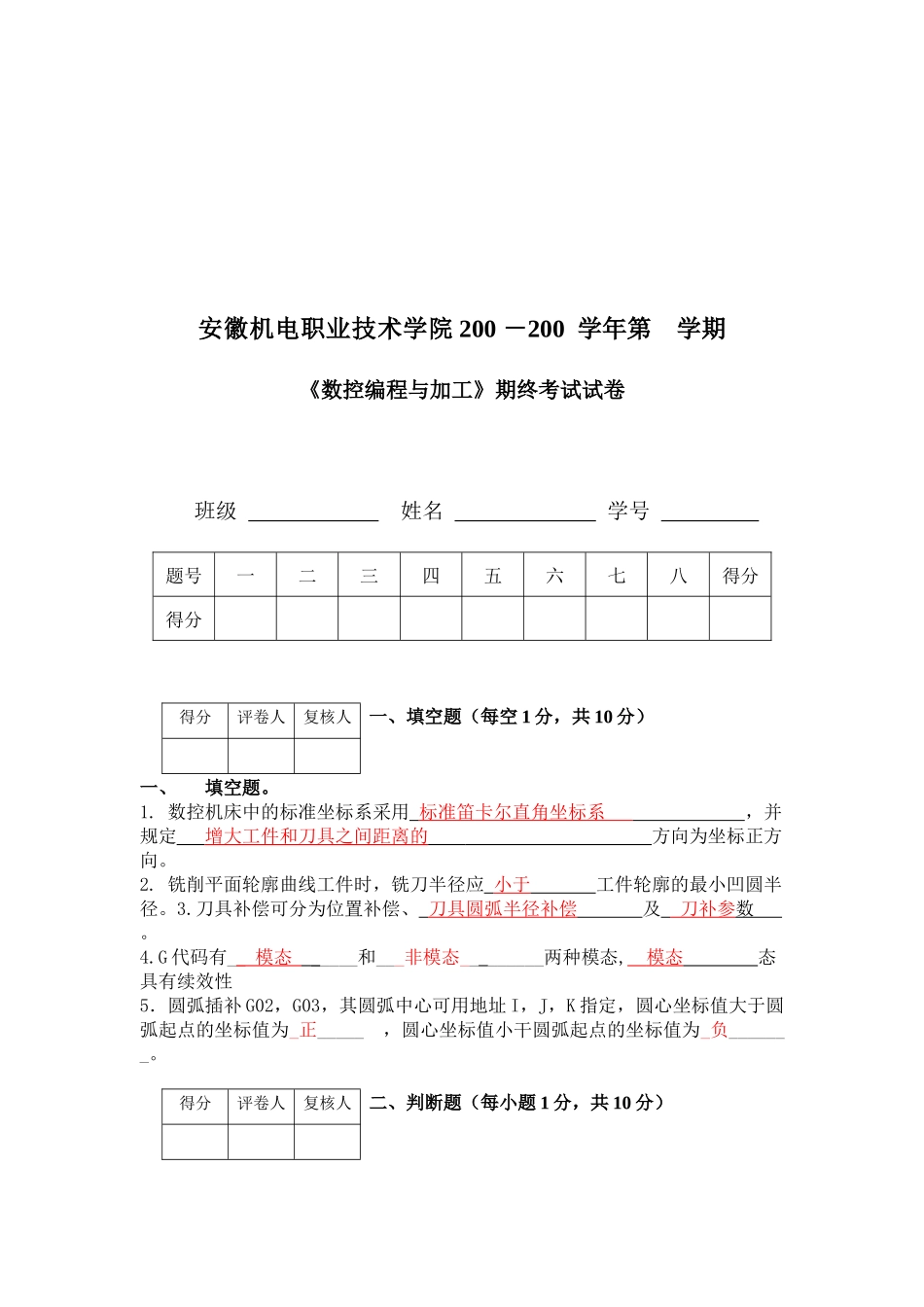

安徽机电职业技术学院 200 －200 学年第 学期《数控编程与加工》期终考试试卷班级 姓名 学号 得分评卷人复核人一、填空题（每空 1 分，共 10 分）一、填空题。1. 数控机床中的标准坐标系采用 标准笛卡尔直角坐标系 ，并规定 增大工件和刀具之间距离的 _ 方向为坐标正方向。2. 铣削平面轮廓曲线工件时，铣刀半径应 小于 工件轮廓的最小凹圆半径。3.刀具补偿可分为位置补偿、 刀具圆弧半径补偿 及 刀补参 数 。4.G 代码有__ 模态 _ ____和___非模态__ ______两种模态, 模态 态具有续效性5．圆弧插补 G02，G03，其圆弧中心可用地址 I，J，K 指定，圆心坐标值大于圆弧起点的坐标值为_正_____ ，圆心坐标值小干圆弧起点的坐标值为_负_______。得分评卷人复核人二、判断题（每小题 1 分，共 10 分）题号一二三四五六七八得分得分二、判断。1．Y 坐标的圆心坐标符号一般用 K 表示。 ( n )2．圆弧插补用半径编程时，当圆弧对应的圆心角大于 180°时半径取负值。（y ）3．一个主程序中只能有一个子程序。 ( n )4. 数控机床上机床参考点与机床零点不可能重合。 ( n )5. 数 控 铣 床 的 孔 加 工 循 环 指 令 中 ， R 是 指 回 到 循 环 起 始 平 面 。 (n )6. 程序段的顺序号，根据数控系统的不同，在某些系统中可以省略的。( y )7．使用 G71 粗加工时，在 ns—nf 程序中的 F,S,T 是有效的。 ( y )8．对于所有的数控系统，其 G，M 功能的含义与格式完全相同。 (n )9.数控加工程序中程序段的顺序必须按顺序排列。 ( n )10.圆弧插补用时的圆心指定指令，在绝对方式编程中 I，J，K 还是相对值。( y )得分评卷人复核人三、选择题（每小题 2 分，共 30 分）三、选择题。1．根据加工零件图样选定的编制零件程序的原点是_______________________。 A．机床原点 B．编程原点 C．加工原点 D．刀具原点2．刀具半径补偿的建立只能通过_____________来实现。 A．G01 或 G02 B．G00 或 G03 C．G02 或 G03 D．G00 或 G013. 辅助功能中表示无条件程序暂停的指令是_______________。A．M00 B. M01 C.M02 D.M304．在孔加工固定循环中，G98、G99 分别为_______________。 A．G98 返回循环起始点，G99 返回 R 平面 B．G98 返回 R 平面，G99 返回循环起始点 C．G98 返回程序起刀点，G99 返回 R 平面 D．G98 返回 R 平...
