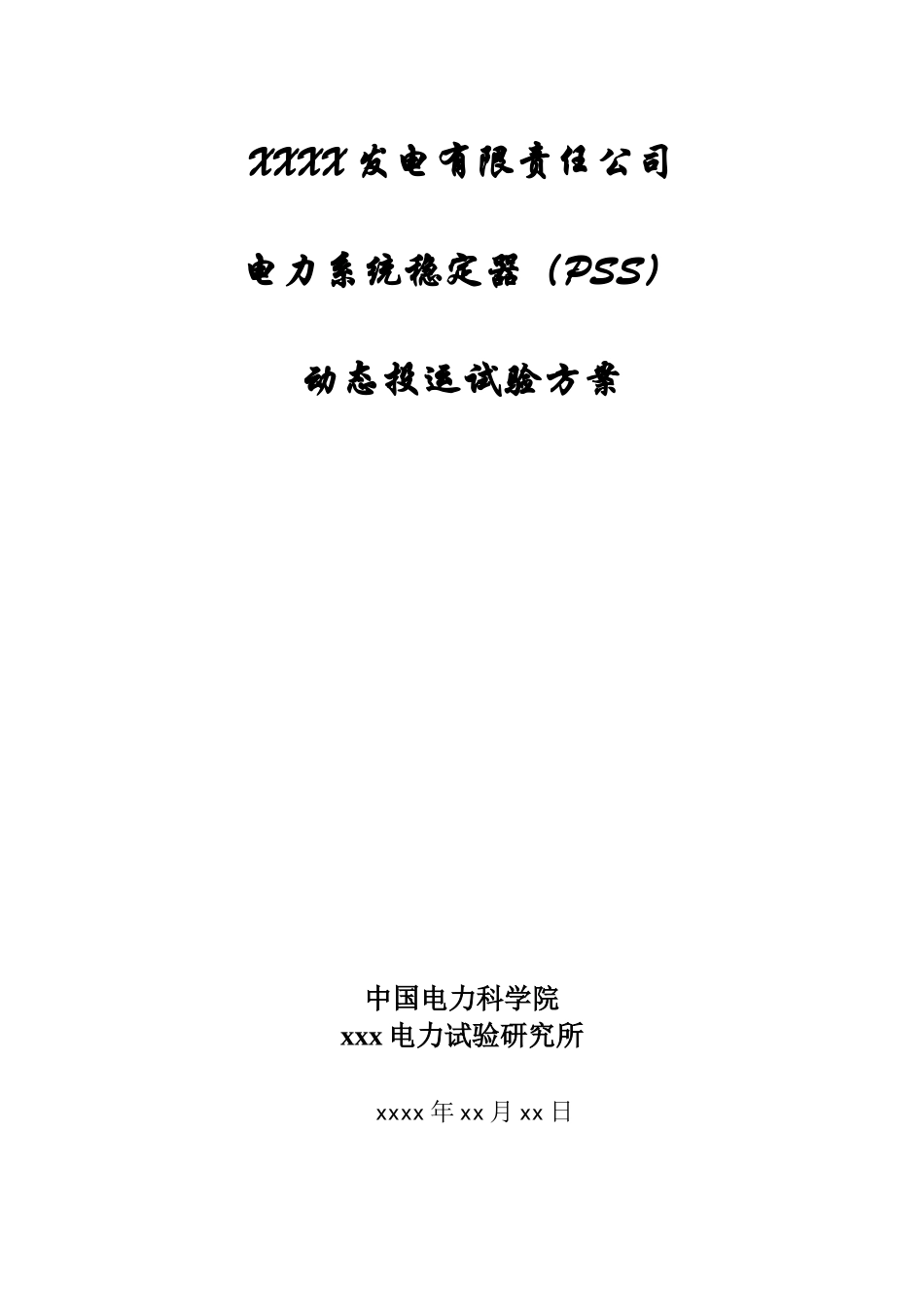

XXXX 发电有限责任公司电力系统稳定器（PSS）动态投运试验方案中国电力科学院xxx 电力试验研究所xxxx 年 xx 月 xx 日批准：审定： 审核： 编写：1. 试验目的XX 电厂两台发电机使用东方电机厂生产的 300MW 发电机，励磁调节器为英国罗罗公司生产的 TMR-AVR 型微机励磁调节器，励磁系统采用自并励静止可控硅励磁方式，属快速励磁系统，由于联网运行时对系统动态稳定影响较大应尽快将励磁系统中电力系统稳定器(PSS)投入运行，以抑制可能出现的电力系统低频振荡，提高电力系统稳定性。2．编制依据本方案按照中华人民共和国电力行业标准 DL/T650-1998《大型汽轮机自并励静止励磁系统技术条件》有关要求编制。3. 组织措施为保证试验顺利进行，成立领导小组和试验小组。人员组成如下：3.1 现场试验领导小组组长：副组长： 成员： 3．2 现场试验专业组组长： 成员： 4．发电机励磁系统简介XX 电厂 2 台发电机的励磁系统为机端自并励方式，励磁调节器和整流装置由英国 Rools- Royce 公司制造，是三模冗余静态励磁系统。自动调节方式为PID+PSS。 PSS 输入信号为△P 有功信号。4.1 主要设备参数4.1 .1 发电机参数制造厂：东方电机厂 型 号：QFSN-300-2-20额定功率： 300MW额定电压： 20kV额定电流： 10190A额定功率因数:0.85额定励磁电压:463V 实测值额定励磁电流:2203 A 实测值空载励磁电压: 169V 实测值空载励磁电流: 815A 实测值最大励磁电压： 489V 实测值励磁绕组电阻 ( 15°c): 0.1561Ω 纵轴同步电抗 Xd（非饱和值）199.7%纵轴瞬变(暂态)电抗 Xd’（非饱和值/饱和值）26.61%/29.57%纵轴超瞬变(次暂态)电抗 Xd”（非饱和值/饱和值）16.18%/17.59%横轴电抗 Xq（非饱和值） 193%横轴瞬变(暂态)步电抗 Xq’（非饱和值/饱和值）37%/41.77%横轴超瞬变（次暂态）电抗 Xq”（非饱和值/饱和值）17.5%/20.73%负序电抗 X2（非饱和值/饱和值） 19.74%/21.46%4.1.2 励磁变压器一次额定电压：20 kV二次额定电压：0.94 kV漏抗（短路电压）： 6 %4.1.3 互感器变比发电机定子电流 CT 变比：15000A/5A发电机定子电压 PT 变比：20000V/100V4. 2 PSS 投运频率响应试验的 AVR、PSS、频谱分析仪关系框图1.5 S1+1.5S1+0.12S1+0.1S1+0.8 S1+1.1SΔP1+0.2S1+4 S1．0PSS 传递函数AVR 传递函数发电机Kp = 40/50(满载/空载) ， Ki = 0.08 , KD = 0.04, Ti = 0.08s, Td = 0.04s5...
