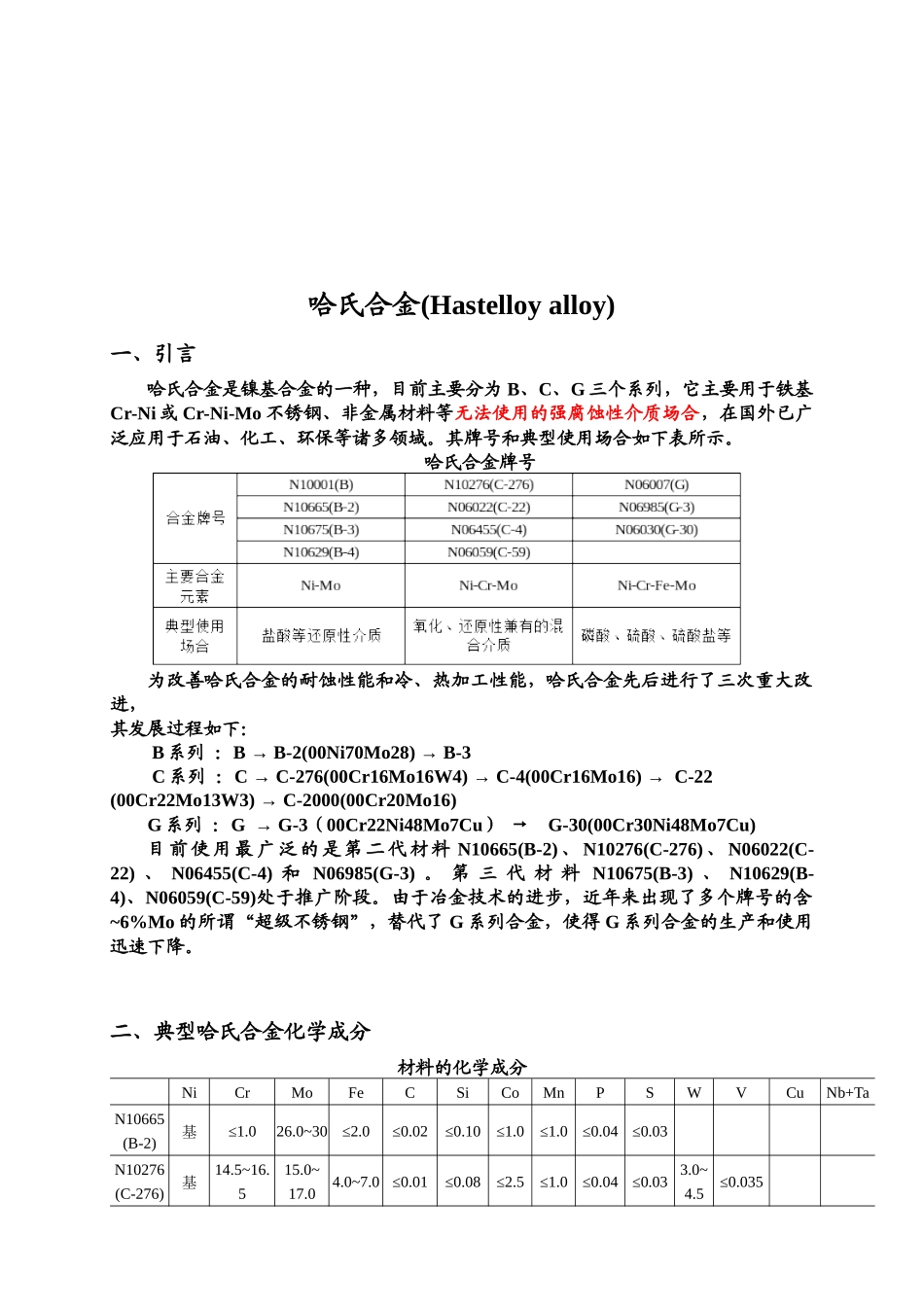

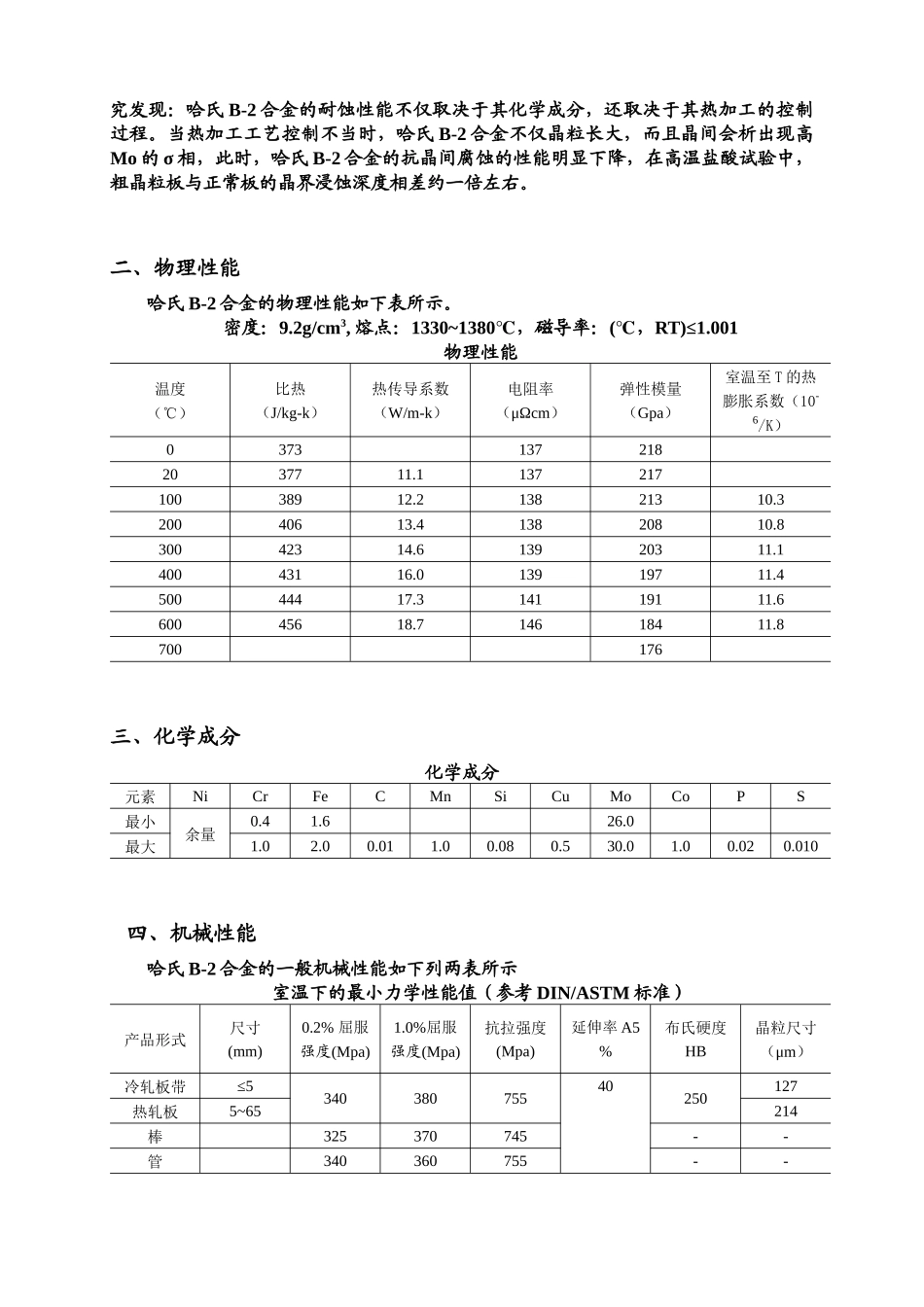

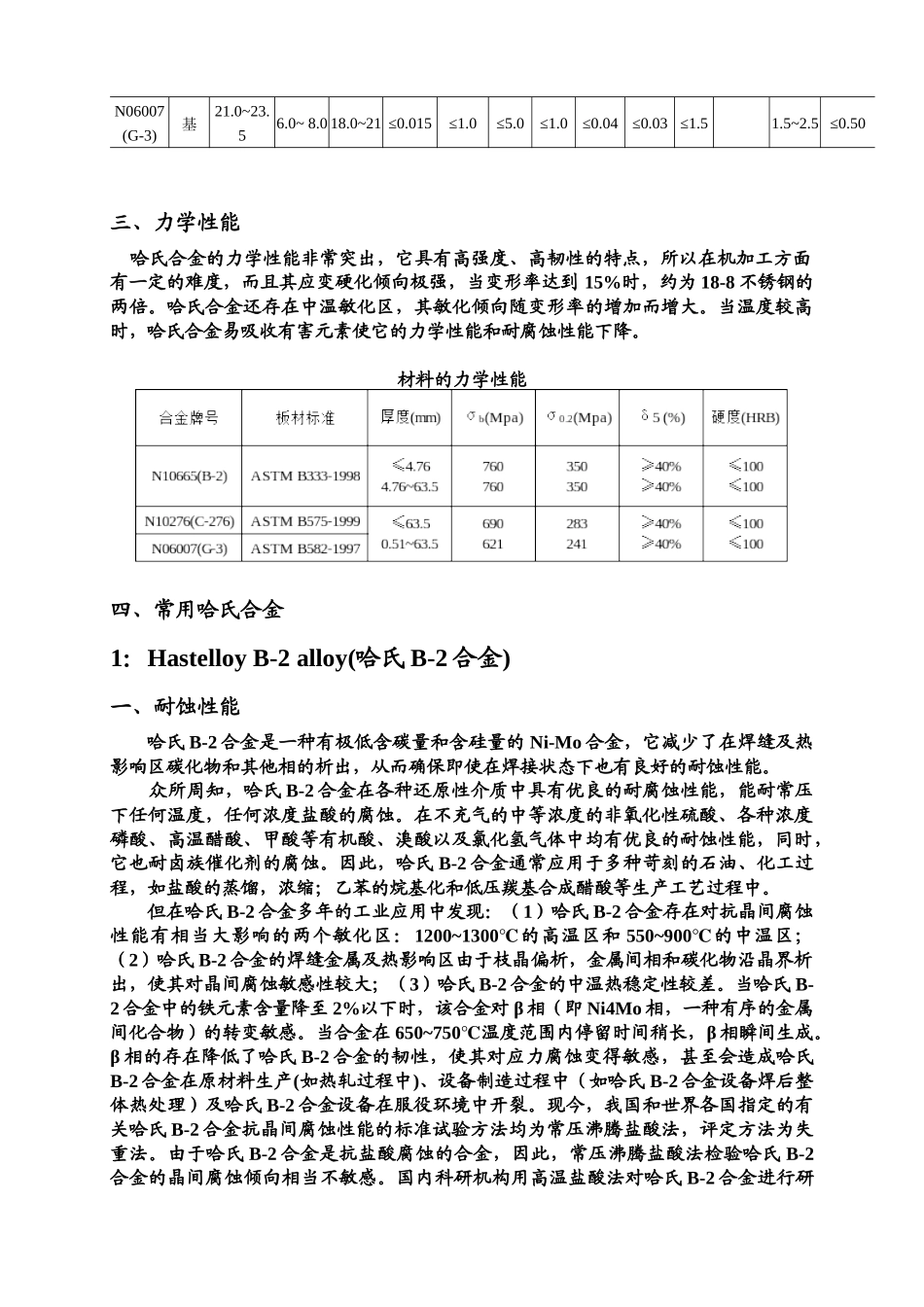

哈氏合金(Hastelloy alloy)一、引言哈氏合金是镍基合金的一种，目前主要分为 B、C、G 三个系列，它主要用于铁基Cr-Ni 或 Cr-Ni-Mo 不锈钢、非金属材料等无法使用的强腐蚀性介质场合，在国外已广泛应用于石油、化工、环保等诸多领域。其牌号和典型使用场合如下表所示。哈氏合金牌号为改善哈氏合金的耐蚀性能和冷、热加工性能，哈氏合金先后进行了三次重大改进，其发展过程如下：B 系列 ：B → B-2(00Ni70Mo28) → B-3C 系列 ：C → C-276(00Cr16Mo16W4) → C-4(00Cr16Mo16) → C-22 (00Cr22Mo13W3) → C-2000(00Cr20Mo16)G 系列 ：G → G-3（00Cr22Ni48Mo7Cu） → G-30(00Cr30Ni48Mo7Cu)目 前 使 用 最 广 泛 的 是 第 二 代 材 料 N10665(B-2) 、 N10276(C-276) 、 N06022(C-22) 、 N06455(C-4) 和 N06985(G-3) 。 第 三 代 材 料 N10675(B-3) 、 N10629(B-4)、N06059(C-59)处于推广阶段。由于冶金技术的进步，近年来出现了多个牌号的含~6%Mo 的所谓“超级不锈钢”，替代了 G 系列合金，使得 G 系列合金的生产和使用迅速下降。二、典型哈氏合金化学成分材料的化学成分 NiCrMoFeCSiCoMnPSWVCuNb+TaN10665 (B-2)基≤1.026.0~30≤2.0≤0.02≤0.10≤1.0≤1.0≤0.04≤0.03 N10276 (C-276)基14.5~16.515.0~ 17.04.0~7.0≤0.01≤0.08≤2.5≤1.0≤0.04≤0.033.0~ 4.5≤0.035 N06007 (G-3)基21.0~23.56.0~ 8.0 18.0~21 ≤0.015≤1.0≤5.0≤1.0≤0.04≤0.03 ≤1.5 1.5~2.5 ≤0.50三、力学性能 哈氏合金的力学性能非常突出，它具有高强度、高韧性的特点，所以在机加工方面有一定的难度，而且其应变硬化倾向极强，当变形率达到 15%时，约为 18-8 不锈钢的两倍。哈氏合金还存在中温敏化区，其敏化倾向随变形率的增加而增大。当温度较高时，哈氏合金易吸收有害元素使它的力学性能和耐腐蚀性能下降。材料的力学性能四、常用哈氏合金1：Hastelloy B-2 alloy(哈氏 B-2 合金)一、耐蚀性能 哈氏 B-2 合金是一种有极低含碳量和含硅量的 Ni-Mo 合金，它减少了在焊缝及热影响区碳化物和其他相的析出，从而确保即使在焊接状态下也有良好的耐蚀性能。 众所周知，哈氏 B-2 合金在各种还原性介质中具有优良的耐腐蚀性能，能耐常压下任何温度，任何浓度盐酸的腐蚀。在不充气的中等浓度的非氧化性硫酸、各种浓度磷酸、高温醋酸、甲酸等有机酸、溴酸以及氯化氢气体中均有优良的...
