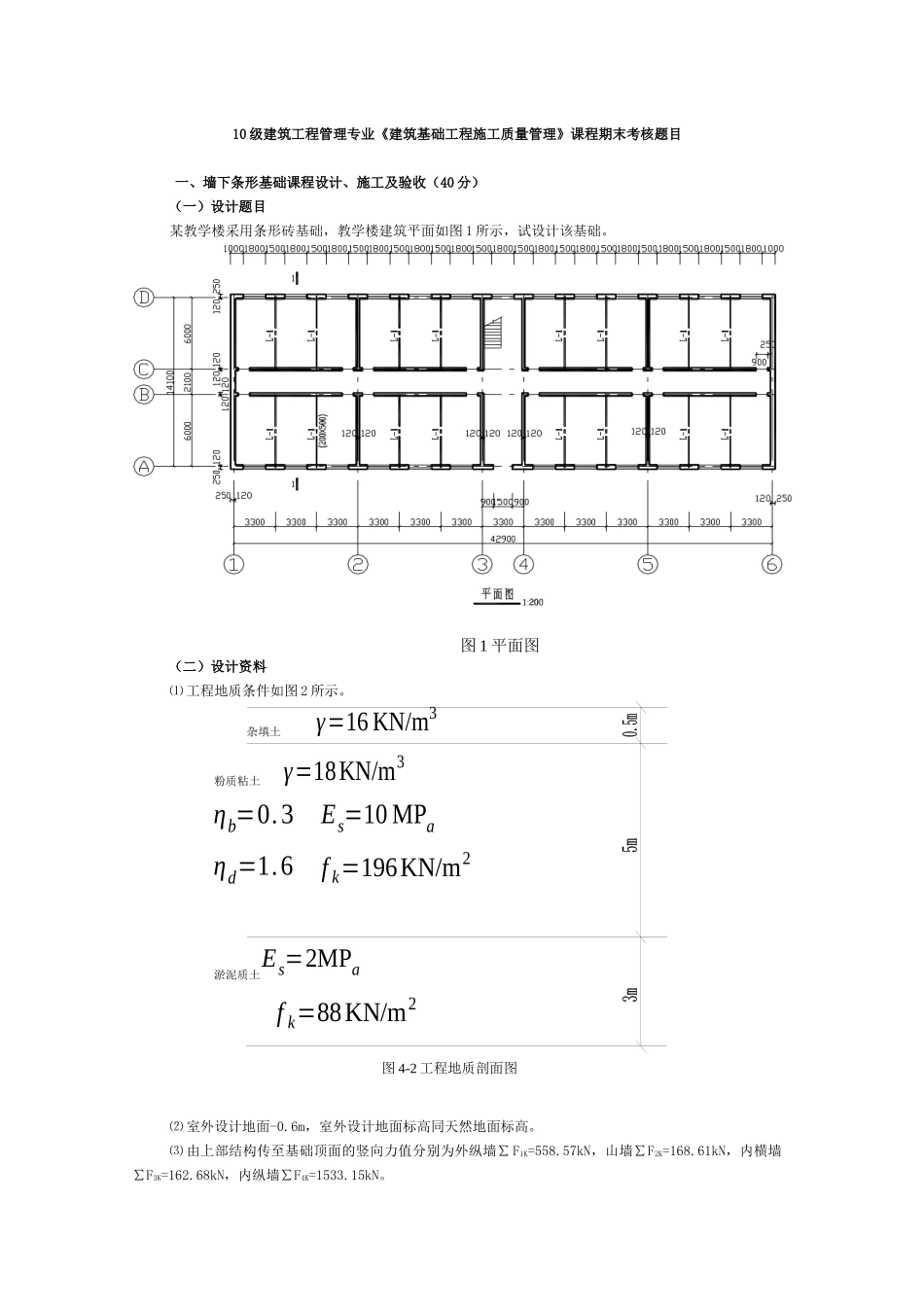

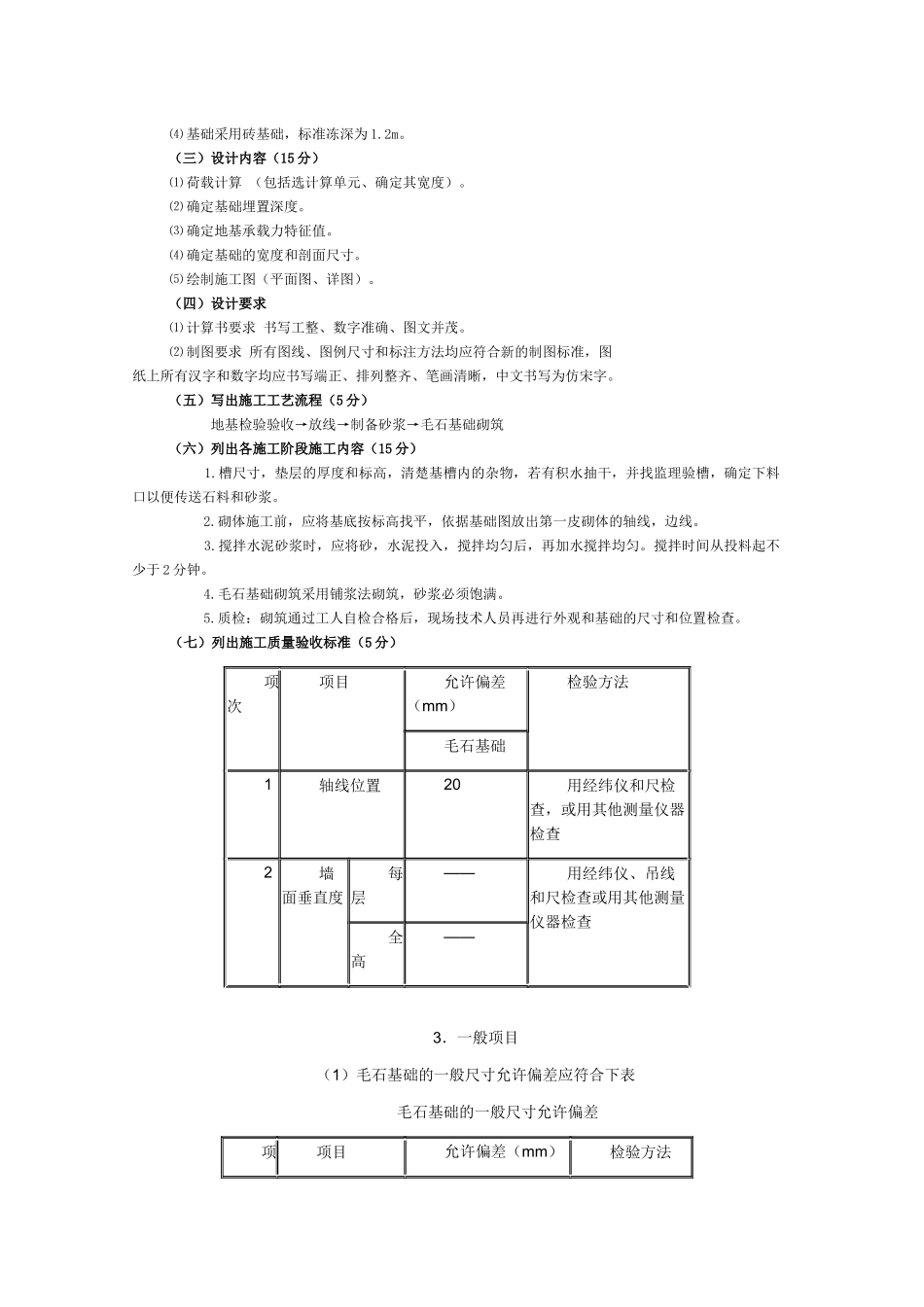

10 级建筑工程管理专业《建筑基础工程施工质量管理》课程期末考核题目一、墙下条形基础课程设计、施工及验收（40 分）（一）设计题目某教学楼采用条形砖基础，教学楼建筑平面如图 1 所示，试设计该基础。（二）设计资料⑴ 工程地质条件如图 2 所示。杂填土 γ=16 KN/m3粉质粘土 γ=18KN/m3ηb=0.3 Es=10 MPaηd=1.6 f k=196KN/m2淤泥质土Es=2MPa f k=88KN/m2⑵ 室外设计地面-0.6m，室外设计地面标高同天然地面标高。⑶ 由上部结构传至基础顶面的竖向力值分别为外纵墙∑F1K=558.57kN，山墙∑F2K=168.61kN，内横墙∑F3K=162.68kN，内纵墙∑F4K=1533.15kN。图 1 平面图图 4-2 工程地质剖面图⑷ 基础采用砖基础，标准冻深为 1.2m。（三）设计内容（15 分）⑴ 荷载计算 （包括选计算单元、确定其宽度）。 ⑵ 确定基础埋置深度。 ⑶ 确定地基承载力特征值。 ⑷ 确定基础的宽度和剖面尺寸。 ⑸ 绘制施工图（平面图、详图）。 （四）设计要求⑴ 计算书要求 书写工整、数字准确、图文并茂。⑵ 制图要求 所有图线、图例尺寸和标注方法均应符合新的制图标准，图纸上所有汉字和数字均应书写端正、排列整齐、笔画清晰，中文书写为仿宋字。（五）写出施工工艺流程（5 分）地基检验验收→放线→制备砂浆→毛石基础砌筑（六）列出各施工阶段施工内容（15 分） 1.槽尺寸，垫层的厚度和标高，清楚基槽内的杂物，若有积水抽干，并找监理验槽，确定下料口以便传送石料和砂浆。 2.砌体施工前，应将基底按标高找平，依据基础图放出第一皮砌体的轴线，边线。 3.搅拌水泥砂浆时，应将砂，水泥投入，搅拌均匀后，再加水搅拌均匀。搅拌时间从投料起不少于 2 分钟。 4.毛石基础砌筑采用铺浆法砌筑，砂浆必须饱满。 5.质检：砌筑通过工人自检合格后，现场技术人员再进行外观和基础的尺寸和位置检查。（七）列出施工质量验收标准（5 分）项次项目允许偏差（mm）检验方法毛石基础1轴线位置20用经纬仪和尺检查，或用其他测量仪器检查2墙面垂直度每层——用经纬仪、吊线和尺检查或用其他测量仪器检查全高—— 3．一般项目（1）毛石基础的一般尺寸允许偏差应符合下表 毛石基础的一般尺寸允许偏差项项目允许偏差（mm）检验方法次毛石基础1基础顶面标高±25用水准仪和尺检查2砌体厚度+30用尺检查二、钢筋混凝土浅基础施工考核（30 分）（一）钢筋混凝土条形基础平法识图（10 分）每组找出钢筋混凝土浅基础平法表示图纸，根据图...
