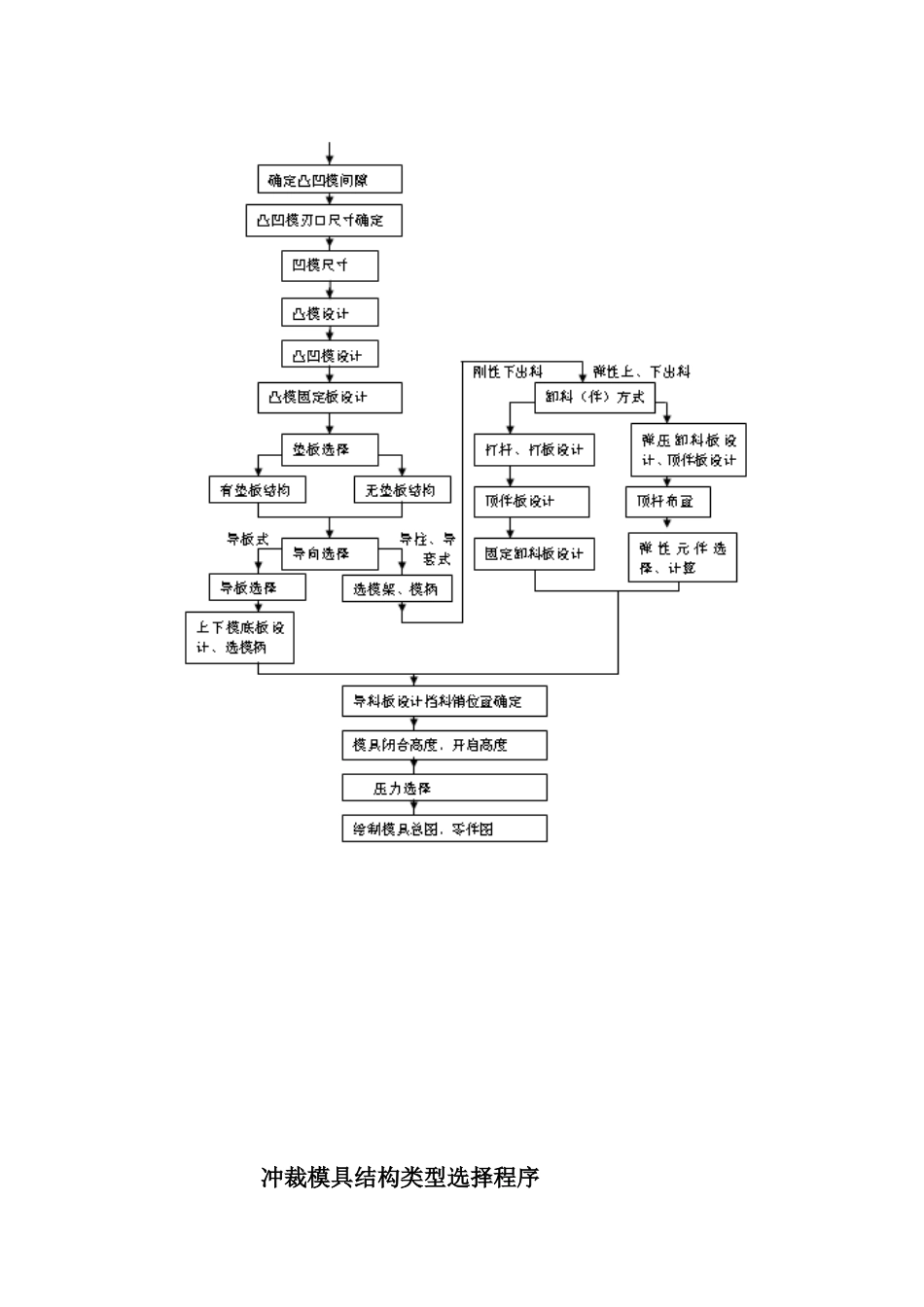

冲压模具课程设计指导模具课程设计是一个重要的专业教学环节，这个数学环节的目的：（1）帮助学生具体运用和巩固《模具设计与制造》课程及相关的理论知识，了解设计冲压模的一般程序。（2）是使学生能够熟练地运用有关技术资料，如《冷冲模国家标准》、《模具设计与制造简明手册》、《冷冲压模具结构图册》及其它有关规范等。（3）训练学生初步设计冷冲压模具的能力，为以后的工作打下初步的基础。设计任务：模具装配图一张（A2 以上）；零件图 3～4 张（同组人员所绘零件图应有不同）；设计计算说明书一份（至少 20 页以上）。1 冲压模设计的准备工作1.1 研究设计任务应充分研究设计任务书，了解产品用途，并进行冲压件的工艺性及尺寸公差等级分析，对于一些冲压件结构不合理或工艺性不好的，必须征询指导教师的意见后进行改进。在初步明确设计要求的基础上，可按以下步骤进行冲压总体方案的论证。第一步，酝酿冲压工序安排的初步方案，并画出各步的冲压工序草图；第二步，通过工序安排计算及《冷冲压模具结构图册》等技术资料，验证各步的冲压成型方案是否可行，构画该道工序的模具结构草图。 第三步，构画其它模具的结构草图，进一步推敲上述冲压工序安排方案是否合理可行。 第四步，冲压工序安排方案经指导教师过目后，即可正式绘制各步的冲压工序图，并着手按照“设计任务书”上的要求进行课程设计。1.2 资料及工具准备课程设计开始前必须预先准备好《冷冲模国家标准》、《模具设计与制造简明手册》、《冷冲压模具结构图册》等技术资料，及图板、图纸、绘图仪器等工具。也可将课程设计全部或部分工作安排在计算机上用 Auto CAD 等软件来完成，相应地需事前调试设备及软件、准备好打印用纸及墨盒等材料。1.3 设计步骤冲压模课程设计按以下几个步骤进行。（1）分析冲压件的工艺性（结构、尺寸、精度、材料等方面）（5%）；（2）拟定冲压工序安排方案、画出冲压工序图、画出待设计模具的排样图（阶段考核比例为15%）（3）计算冲压力（包括冲裁力、卸料力、推件力等）、确定模具压力中心、确定凸凹模间隙，计算刃口尺寸、确定待设计模具的有关结构要素（各个模板的外形尺寸、卸料弹簧或橡胶的自由高度等）、选用模具典型组合等，初选压力机（主要考虑公称压力、装模高度、滑块行程、工作台面尺寸等因素）（25%）；（4）设计及绘制模具装配图（25%）；（5）设计及绘制模具零件图（25%）；（6）按规定格式编制设计说明书（5%）；（7）...
