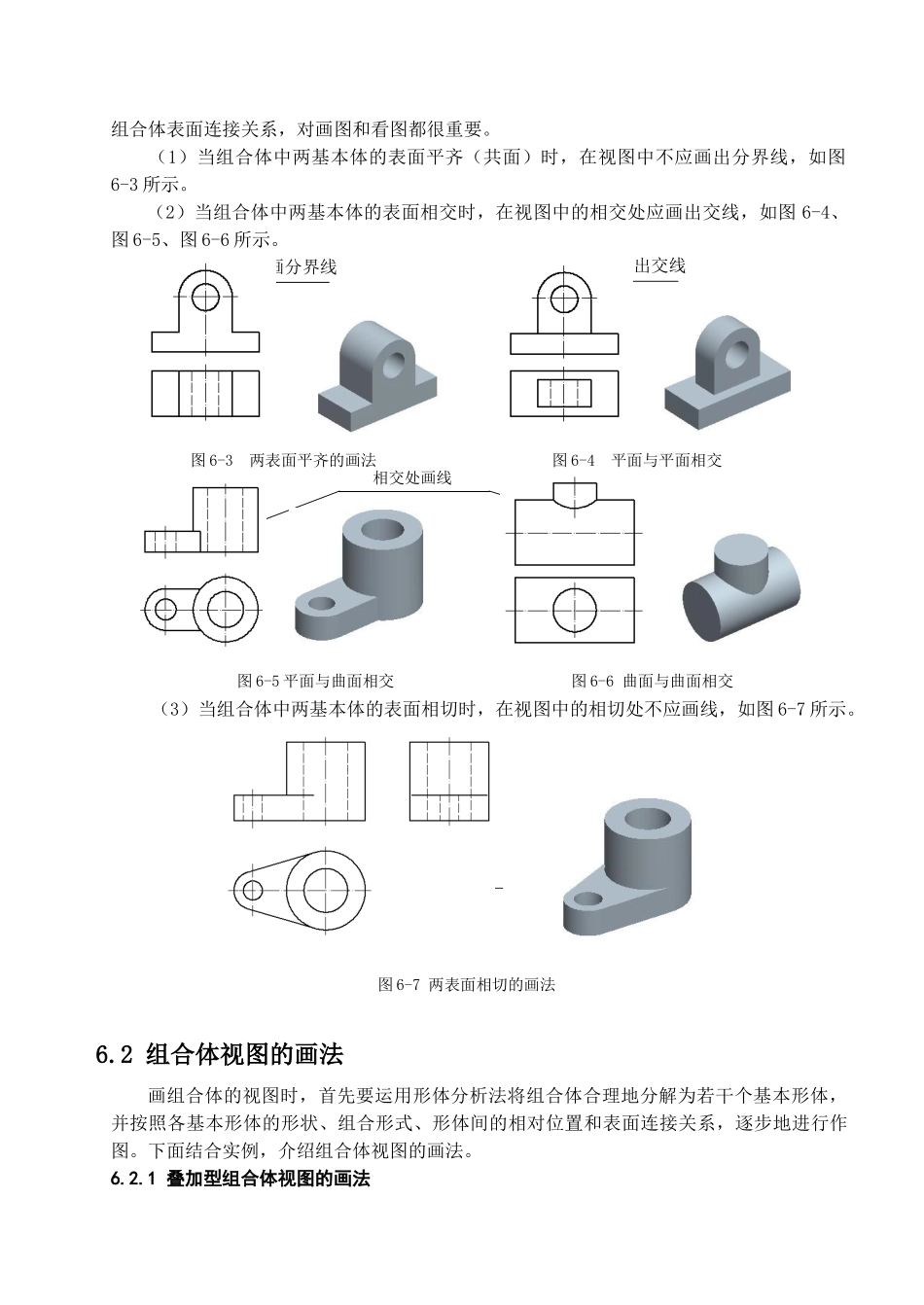

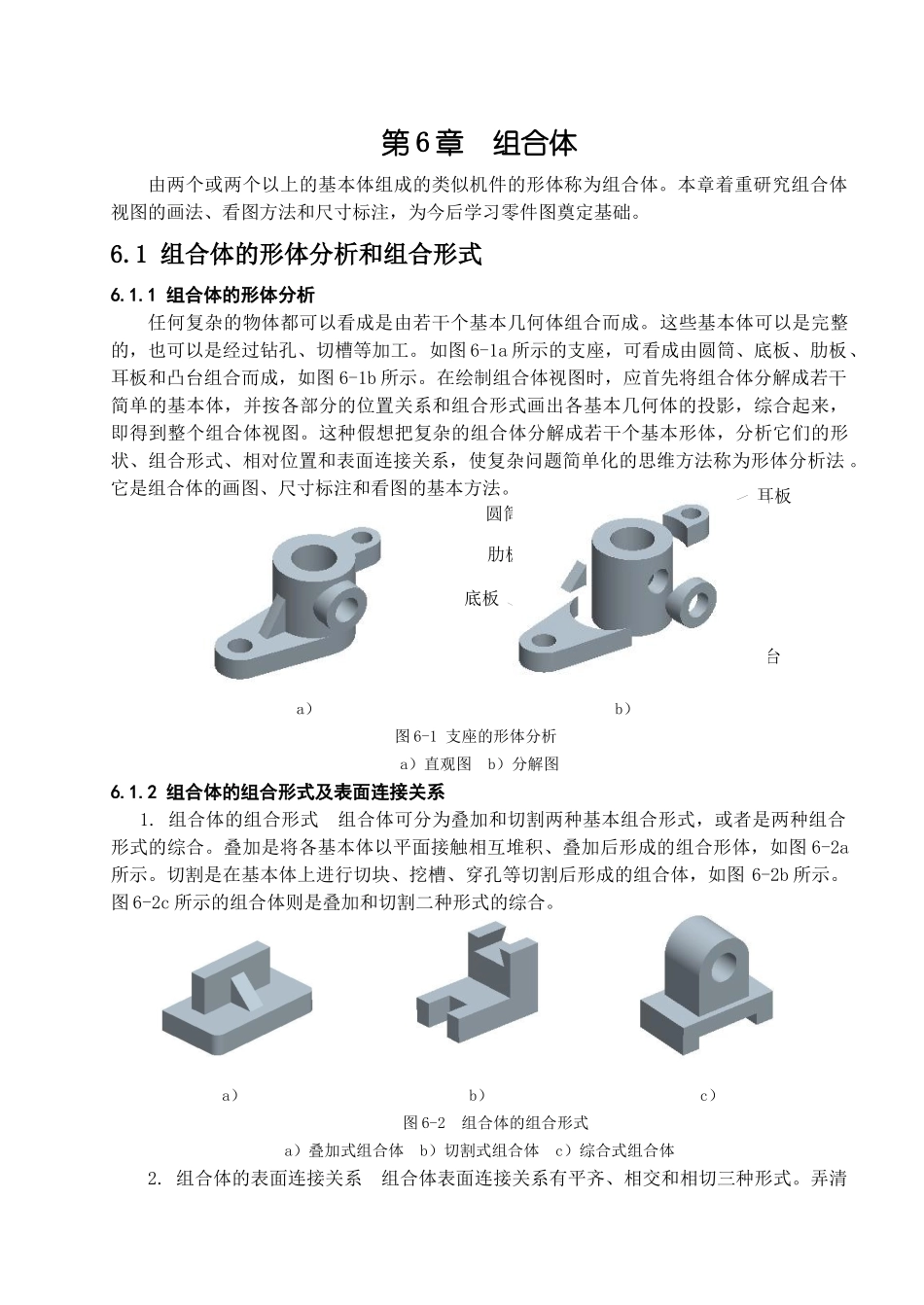

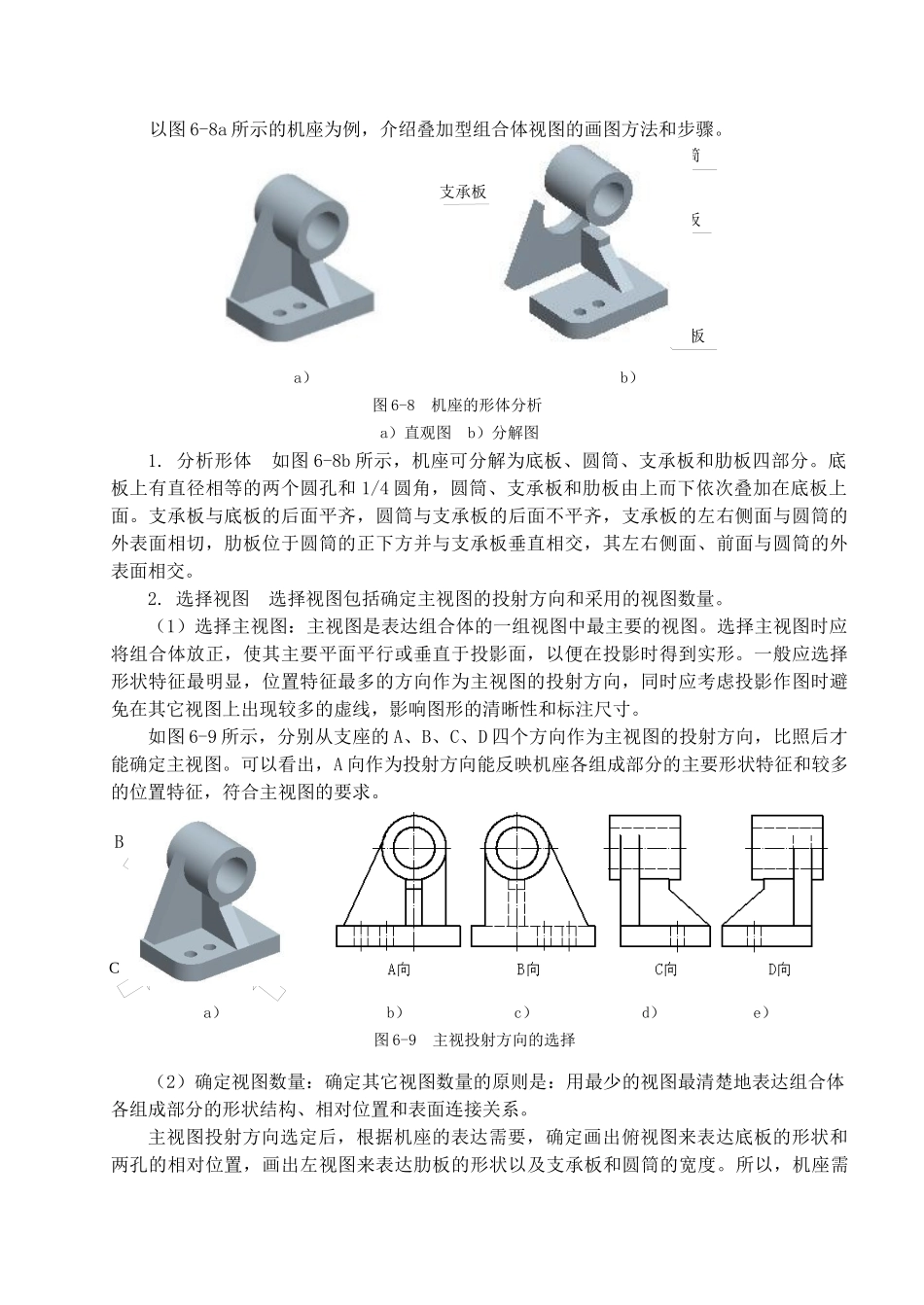

圆筒底板肋板耳板凸台第 6 章 组合体由两个或两个以上的基本体组成的类似机件的形体称为组合体。本章着重研究组合体视图的画法、看图方法和尺寸标注，为今后学习零件图奠定基础。6.1 组合体的形体分析和组合形式6.1.1 组合体的形体分析任何复杂的物体都可以看成是由若干个基本几何体组合而成。这些基本体可以是完整的，也可以是经过钻孔、切槽等加工。如图 6-1a 所示的支座，可看成由圆筒、底板、肋板、耳板和凸台组合而成，如图 6-1b 所示。在绘制组合体视图时，应首先将组合体分解成若干简单的基本体，并按各部分的位置关系和组合形式画出各基本几何体的投影，综合起来，即得到整个组合体视图。这种假想把复杂的组合体分解成若干个基本形体，分析它们的形状、组合形式、相对位置和表面连接关系，使复杂问题简单化的思维方法称为形体分析法 。它是组合体的画图、尺寸标注和看图的基本方法。 a） b）图 6-1 支座的形体分析a）直观图 b）分解图6.1.2 组合体的组合形式及表面连接关系 1. 组合体的组合形式 组合体可分为叠加和切割两种基本组合形式，或者是两种组合形式的综合。叠加是将各基本体以平面接触相互堆积、叠加后形成的组合形体，如图 6-2a所示。切割是在基本体上进行切块、挖槽、穿孔等切割后形成的组合体，如图 6-2b 所示。图 6-2c 所示的组合体则是叠加和切割二种形式的综合。 a） b） c）图 6-2 组合体的组合形式a）叠加式组合体 b）切割式组合体 c）综合式组合体2. 组合体的表面连接关系 组合体表面连接关系有平齐、相交和相切三种形式。弄清画出交线不画分界线组合体表面连接关系，对画图和看图都很重要。（1）当组合体中两基本体的表面平齐（共面）时，在视图中不应画出分界线，如图6-3 所示。（2）当组合体中两基本体的表面相交时，在视图中的相交处应画出交线，如图 6-4、图 6-5、图 6-6 所示。 图 6-3 两表面平齐的画法 图 6-4 平面与平面相交 图 6-5 平面与曲面相交 图 6-6 曲面与曲面相交 （3）当组合体中两基本体的表面相切时，在视图中的相切处不应画线，如图 6-7 所示。 图 6-7 两表面相切的画法 6.2 组合体视图的画法画组合体的视图时，首先要运用形体分析法将组合体合理地分解为若干个基本形体，并按照各基本形体的形状、组合形式、形体间的相对位置和表面连接关系，逐步地进行作图。下面结合实例，介绍组合体视图的画法。6.2.1 叠加型组合体视图的画法相切处...
