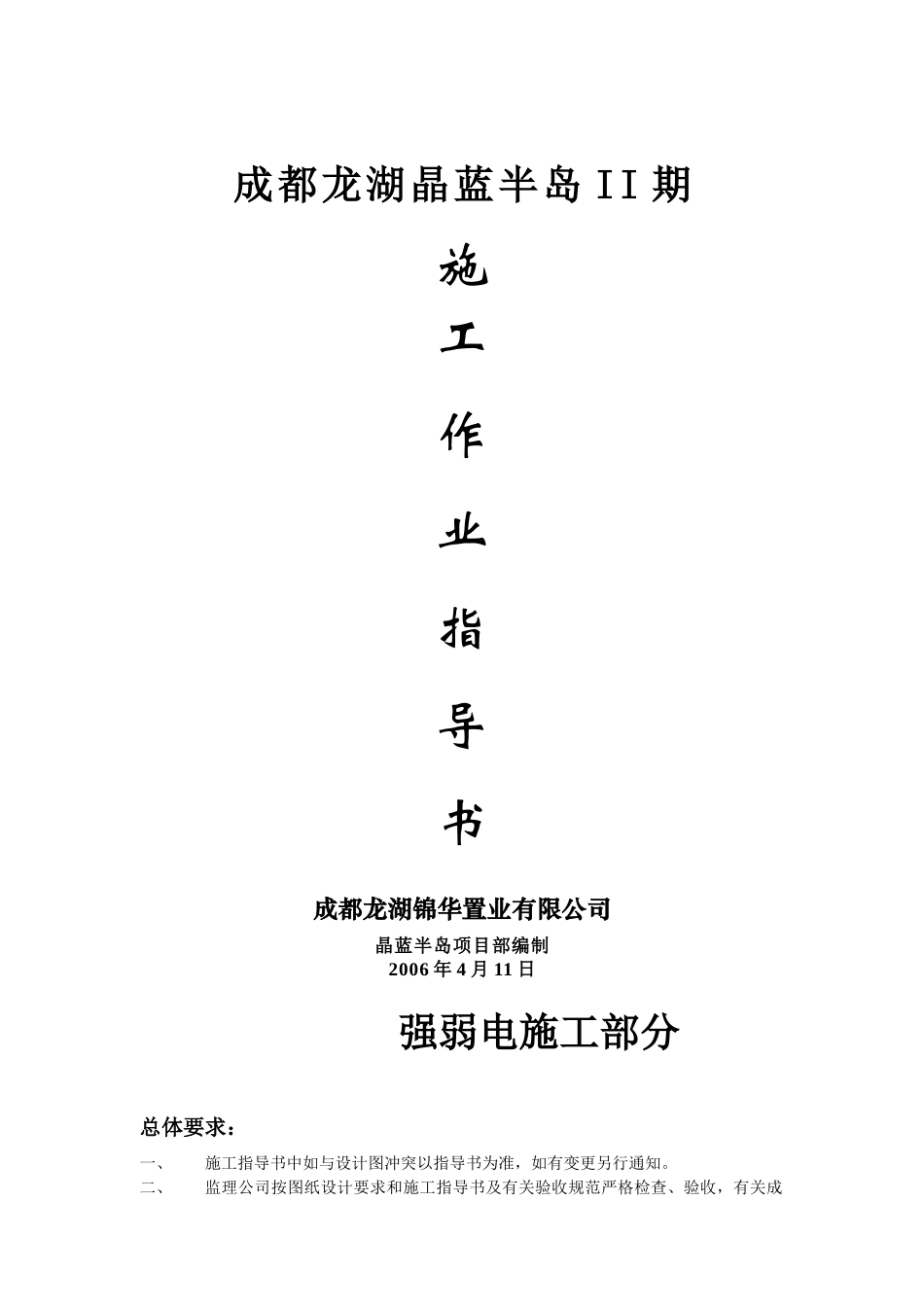

成都龙湖晶蓝半岛 II 期施工作业指导书成都龙湖锦华置业有限公司晶蓝半岛项目部编制2006 年 4 月 11 日强弱电施工部分总体要求：一、施工指导书中如与设计图冲突以指导书为准，如有变更另行通知。二、监理公司按图纸设计要求和施工指导书及有关验收规范严格检查、验收，有关成本部分须经甲方审核确认。电气预留预埋部分一、所有的电气隐蔽工程（包括混凝土和砌体内的隐蔽工程），施工单位都必须在自检合格的基础上，报经监理验收，监理验收合格签字后，方可隐蔽，不得擅自隐蔽。二、砌体内的线管预留预埋必须在土建抹灰前完成，不得在抹灰完后再剔槽，更不允许将 BV 线未经穿管直接敷设在抹灰层内。埋管在砖墙内，应先弹一开槽线，机器刨槽（不准手工强凿），管子埋深大于 15mm，在转弯、距终端 100mm 处及每间隔 1m处扎钢丝固定。三、箱盒在混凝土中作二次施工，先预埋木盒或泡沫，待土建抹灰时再行埋箱盒，以保证标高、深浅、横平竖直要求，抹灰完成后同步收边收口，水平误差不超过50mm、标高误差不超过 2mm。四、砌体内箱盒的预埋须在土建抹灰时进行，抹灰完成后同步收边收口，按照配电箱、开关插座定位图的尺寸和标高弹线定位。餐厅、卧室、过道和阳台的箱盒口须与抹灰完成后的墙面相平，厨卫的箱盒口须高出抹灰完成后的墙面 10mm。强电部分一、室内卫生间：1、顶板内预留浴霸（排气扇）线路接线盒，管内穿线到位，不安装面板，线头应在盒内盘好。开关用一白面板盖住。2、卫生间局部等电位的做法：由就近的避雷主筋用 25×4 的镀锌扁钢与其焊牢，焊接长度 80 以上；插座、壁灯和浴霸的接地线由该等电位箱引接；等电位箱另预留不少于两个接地端。3、卫生间照明及排气扇开关须安装在卫生间门外距门框 200 的位置。4、淋浴头 1.5 米直径范围内 2.25 米高度以下不得安装任何开关插座。5、有接地标志或安装高度低于 2.4 米的灯具应可靠接地。厨房1、设四组插座，分别用于炊具、冰箱、抽油烟机。冰箱、抽油烟机插座均采用三孔插座，炊具插座为五孔插座。2、抽油烟机插座底边距地高度 2200（配合橱柜定位），炊具插座底边距地1500，冰箱插座底边距地 300。3、厨房照明开关必须安装在厨房门外入门处距门框 200 的位置。客厅1、电视墙安装二个五孔插座，与家电家具布置相适应，其中一个插座靠近有线电视插座，相距 300。另一面墙（沙发侧）安装二个五孔插座，其中一个插座靠近电话插座，相距 300。2、客厅空调插...
