0044某火电厂施工组织设计(DOC111页)VIP免费

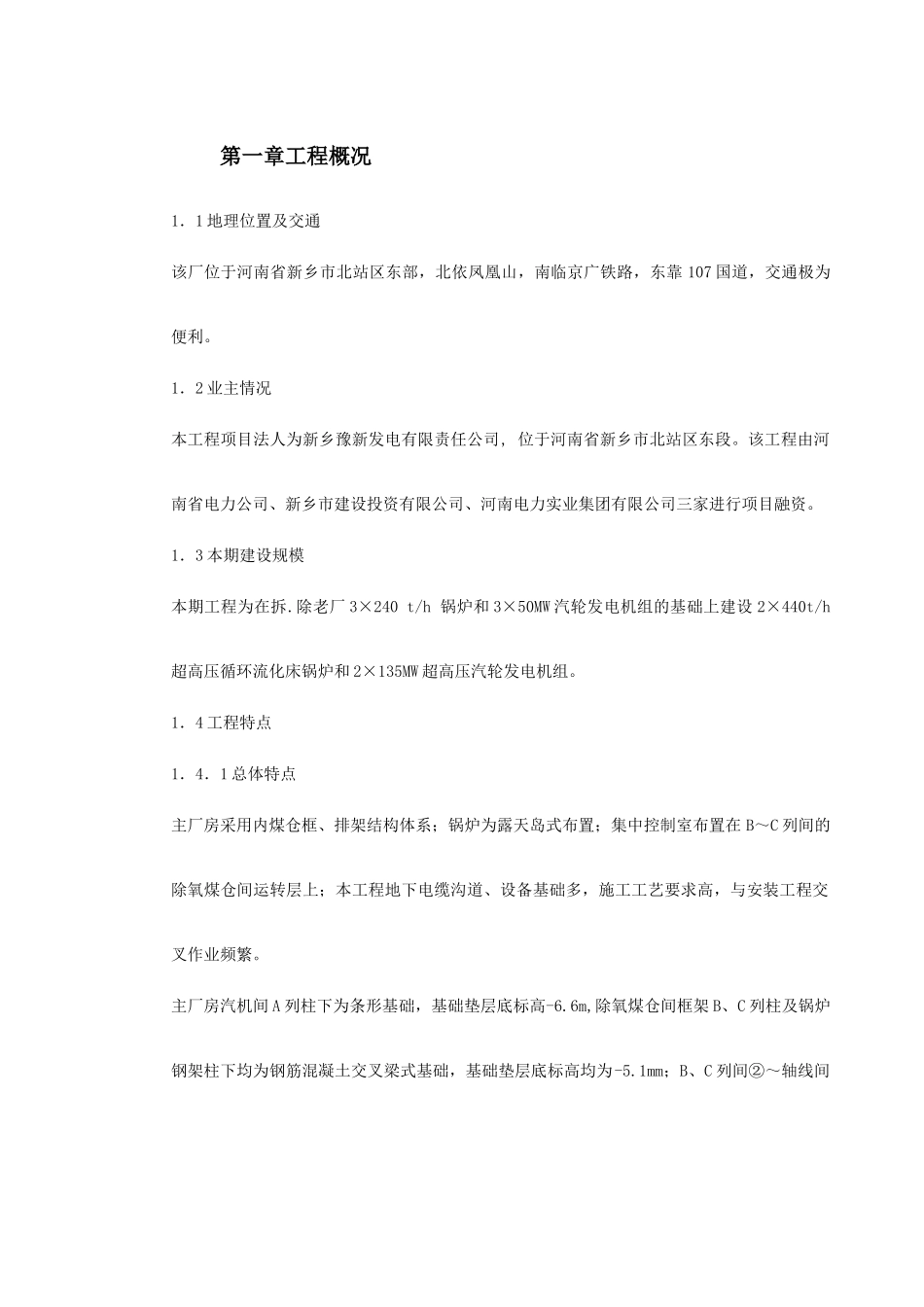

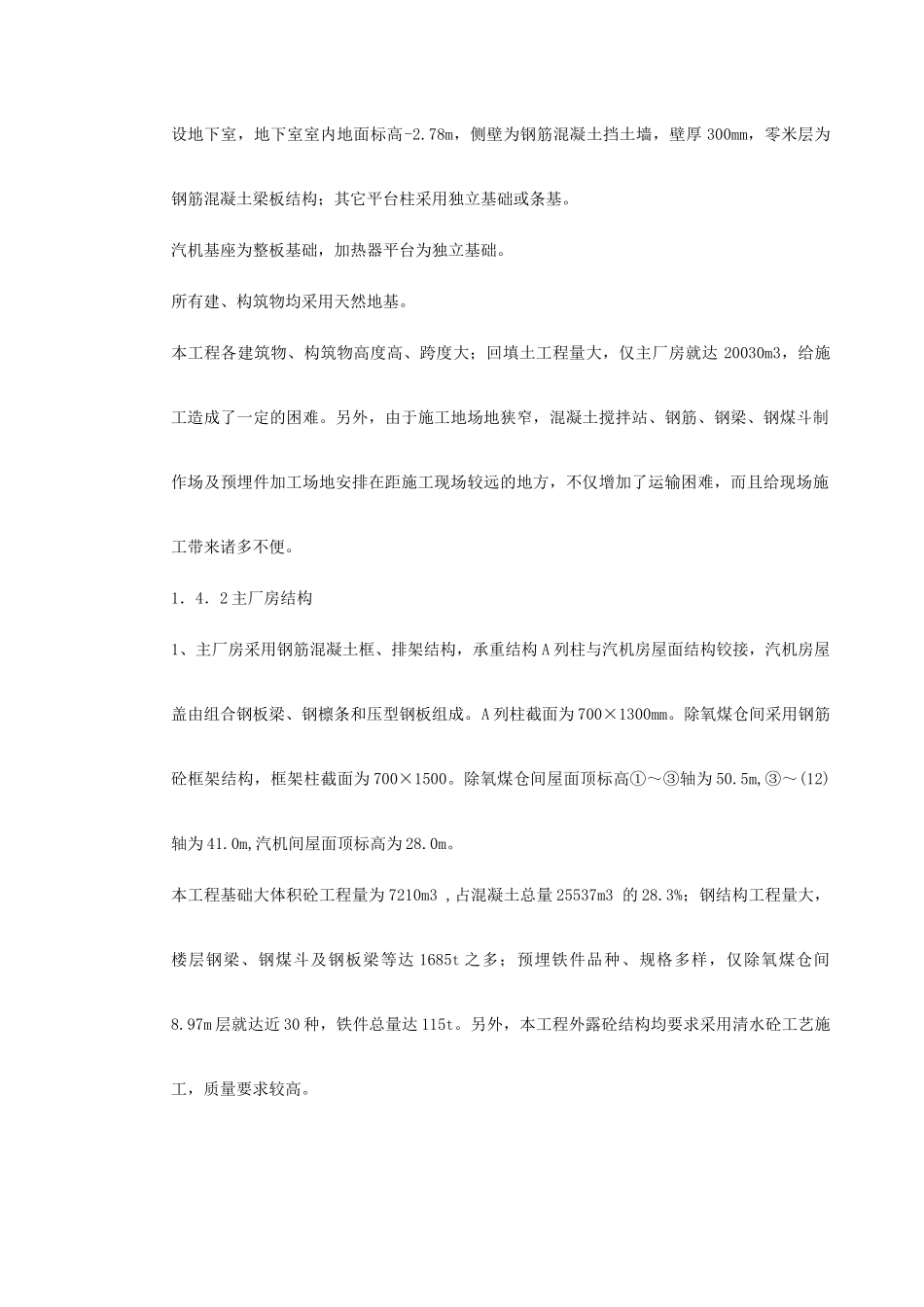

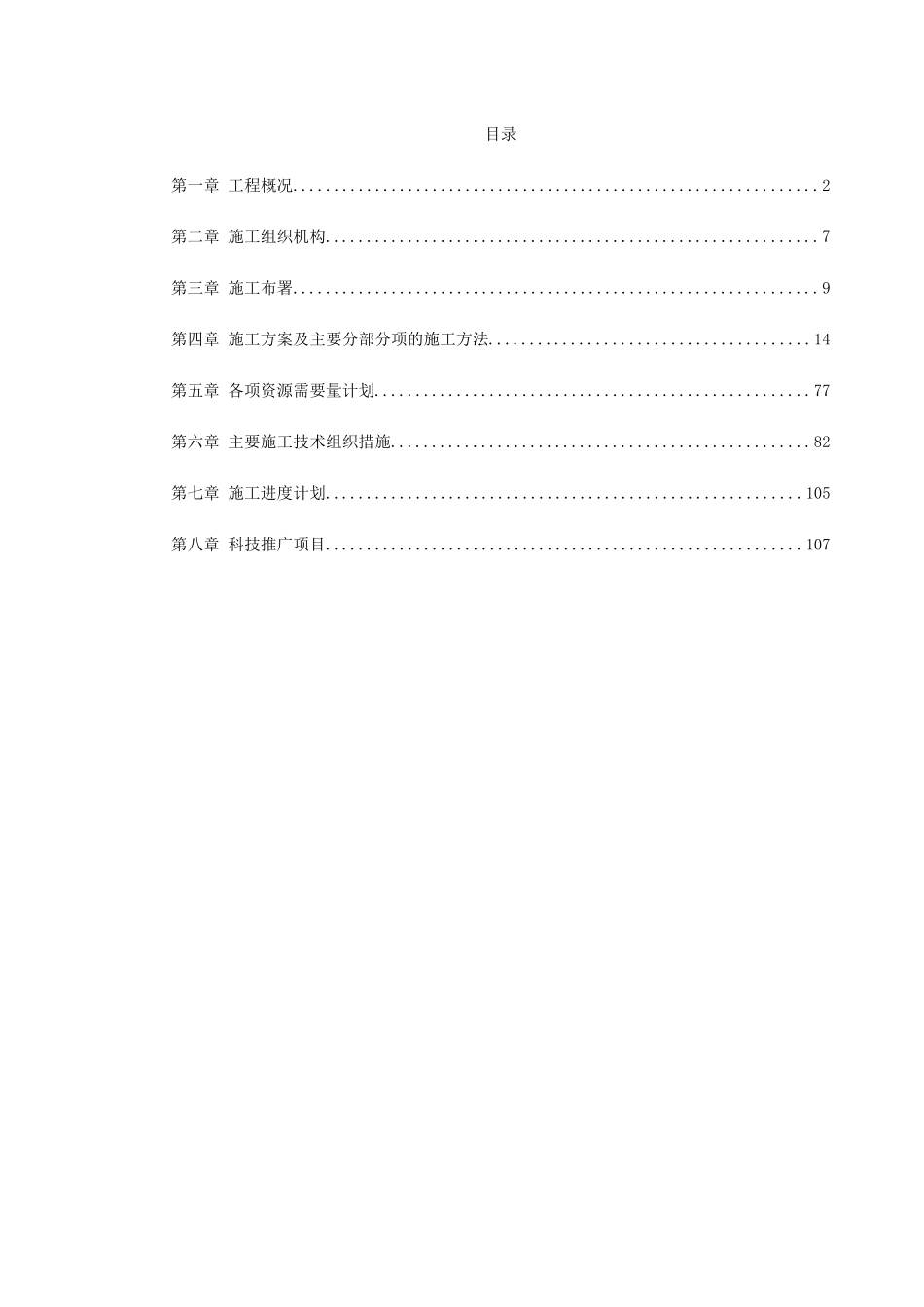

目录第一章 工程概况................................................................2第二章 施工组织机构............................................................7第三章 施工布署................................................................9第四章 施工方案及主要分部分项的施工方法.......................................14第五章 各项资源需要量计划.....................................................77第六章 主要施工技术组织措施...................................................82第七章 施工进度计划..........................................................105第八章 科技推广项目..........................................................107第一章工程概况1．1 地理位置及交通该厂位于河南省新乡市北站区东部，北依凤凰山，南临京广铁路，东靠 107 国道，交通极为便利。1．2 业主情况本工程项目法人为新乡豫新发电有限责任公司, 位于河南省新乡市北站区东段。该工程由河南省电力公司、新乡市建设投资有限公司、河南电力实业集团有限公司三家进行项目融资。1．3 本期建设规模本期工程为在拆.除老厂 3×240 t/h 锅炉和 3×50MW 汽轮发电机组的基础上建设 2×440t/h 超高压循环流化床锅炉和 2×135MW 超高压汽轮发电机组。1．4 工程特点1．4．1 总体特点主厂房采用内煤仓框、排架结构体系；锅炉为露天岛式布置；集中控制室布置在 B～C 列间的除氧煤仓间运转层上；本工程地下电缆沟道、设备基础多，施工工艺要求高，与安装工程交叉作业频繁。主厂房汽机间 A 列柱下为条形基础，基础垫层底标高-6.6m,除氧煤仓间框架 B、C 列柱及锅炉钢架柱下均为钢筋混凝土交叉梁式基础，基础垫层底标高均为-5.1mm；B、C 列间②～轴线间设地下室，地下室室内地面标高-2.78m，侧壁为钢筋混凝土挡土墙，壁厚 300mm，零米层为钢筋混凝土梁板结构；其它平台柱采用独立基础或条基。汽机基座为整板基础，加热器平台为独立基础。所有建、构筑物均采用天然地基。本工程各建筑物、构筑物高度高、跨度大；回填土工程量大，仅主厂房就达 20030m3，给施工造成了一定的困难。另外，由于施工地场地狭窄，混凝土搅拌站、钢筋、钢梁、钢煤斗制作场及预埋件加工场地安排在距施工现场较远的地方，不仅增加了运输困难，而且给现场施工带来诸多不便。1．4．2 主厂房结构1、主厂房采用钢筋混凝土框、排...
