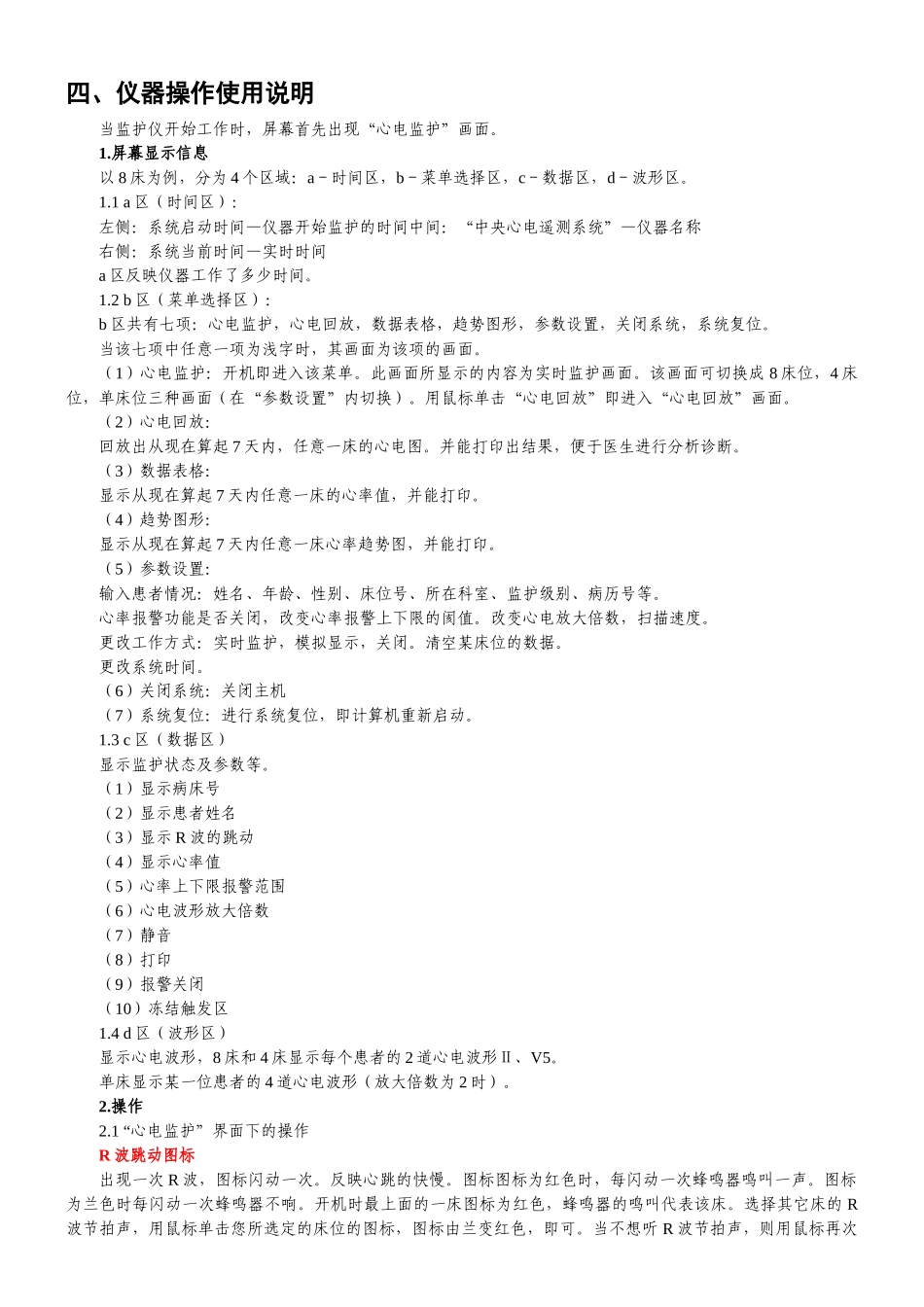

EM-5 型中央心电遥测监护仪一、仪器结构二、监护仪的连接本系统由四部分组成：主机＋显示器＋打印机＋心电遥测系统1.主机与显示器连接主机与显示器之间，只有一条 15 芯电缆相联。将 15 芯电缆分别插入显示器 15 芯插座内，主机 15 芯插座内，并锁紧。2.主机与打印机连接将打印机包装箱中的电缆取出。将电缆的一端为 25 芯的插头插入主机 25 芯插座内，将另一端 36 芯插头插入打印机上的 36 芯插座内。3.主机与键盘连接将键盘上的电缆线插头插入主机上的键盘插座内即可。4.主机与鼠标连接将鼠标上的电缆线插头插入主机上的鼠标插座内即可。5.天线与主机连接将天线上的同轴电缆插入主机上标有"ANT"的插座内，并锁紧。6.主机与电源连接将主机包装箱中的电源线，一端插入主机，一端插入电源插座上。7.显示品与电源连接将显示器包装箱中的电源线，一端插入显示器，一端插入电源插座上。8.打印机与电源连接将打印机包装箱内的电源线，一端插入显示器，一端插入电源插座上。以上连接准确无误后，打开显示器电源，打开主机电源，打开打印机电源开关。稍等片刻，显示器屏幕上出现实时心电监护画面，但此时没有心电图，只有干扰信号。三、心电发射机的操作1.拉下心电发射机上的电池盒，装入 2 节 5 号碱性电池（1.5VAA），注意电池极性，正常情况下，能使用 5天。当不用时，应取出电池。2.将导联线上的按扣，按在一次性电极上。3.将一次性电极贴在患者身上，电极位置见发射机上的图标。4.将心电导联线上的插头插入发射机上的插孔内，即接通电源。将心电导联线上的插头从发射机上的插孔内拔下，即关闭电源。R 波指标灯随着心率节拍闪动。当电池用尽时，该指示灯不亮，请更换电池。5.以上操作正确，显示器屏幕上出现患者的心电图。6.患者的心电图有干扰时，请检查一次性电极是否按要求贴好。一次性电极的使用方法，详见附录 1。7.患者的心电图没有时，请查看患者是否远离接收天线。患者距离接收天线的距离为 30 米左右（明视）。四、仪器操作使用说明当监护仪开始工作时，屏幕首先出现“心电监护”画面。1.屏幕显示信息以 8 床为例，分为 4 个区域：a－时间区，b－菜单选择区，c－数据区，d－波形区。1.1 a 区（时间区）：左侧：系统启动时间—仪器开始监护的时间中间：“中央心电遥测系统”—仪器名称右侧：系统当前时间—实时时间a 区反映仪器工作了多少时间。1.2 b 区（菜单选择区）：b 区共有七项：心电监护，心电回...
