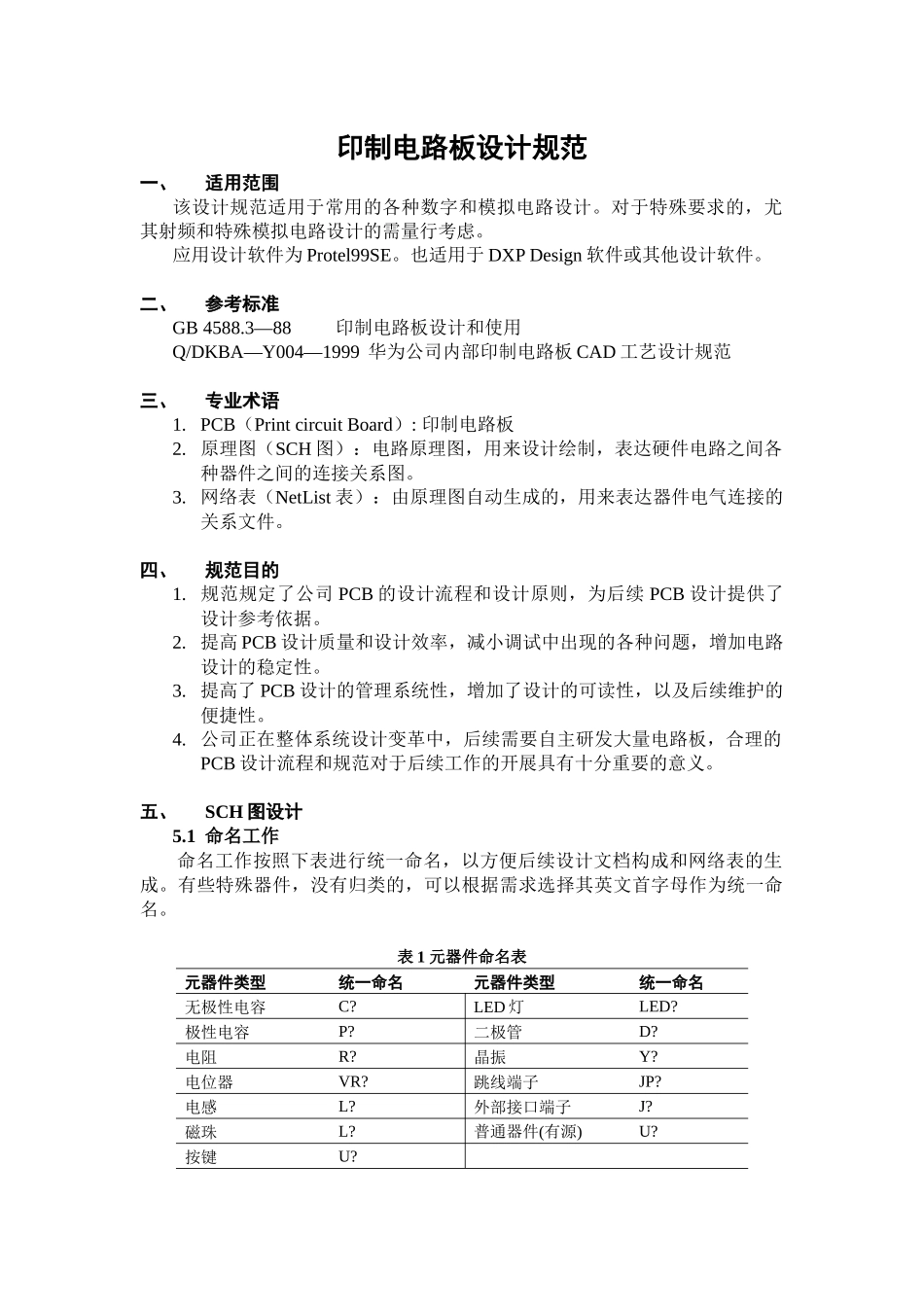

印制电路板设计规范一、适用范围该设计规范适用于常用的各种数字和模拟电路设计
对于特殊要求的,尤其射频和特殊模拟电路设计的需量行考虑
应用设计软件为 Protel99SE
也适用于 DXP Design 软件或其他设计软件
二、参考标准GB 4588
3—88印制电路板设计和使用Q/DKBA—Y004—1999 华为公司内部印制电路板 CAD 工艺设计规范三、专业术语1
PCB(Print circuit Board): 印制电路板2
原理图(SCH 图):电路原理图,用来设计绘制,表达硬件电路之间各种器件之间的连接关系图
网络表(NetList 表):由原理图自动生成的,用来表达器件电气连接的关系文件
四、规范目的1
规范规定了公司 PCB 的设计流程和设计原则,为后续 PCB 设计提供了设计参考依据
提高 PCB 设计质量和设计效率,减小调试中出现的各种问题,增加电路设计的稳定性
提高了 PCB 设计的管理系统性,增加了设计的可读性,以及后续维护的便捷性
公司正在整体系统设计变革中,后续需要自主研发大量电路板,合理的PCB 设计流程和规范对于后续工作的开展具有十分重要的意义
五、SCH 图设计5
1 命名工作命名工作按照下表进行统一命名,以方便后续设计文档构成和网络表的生成
有些特殊器件,没有归类的,可以根据需求选择其英文首字母作为统一命名
表 1 元器件命名表元器件类型统一命名元器件类型统一命名无极性电容C
LED 灯LED
跳线端子JP
外部接口端子J
普通器件(有源)U

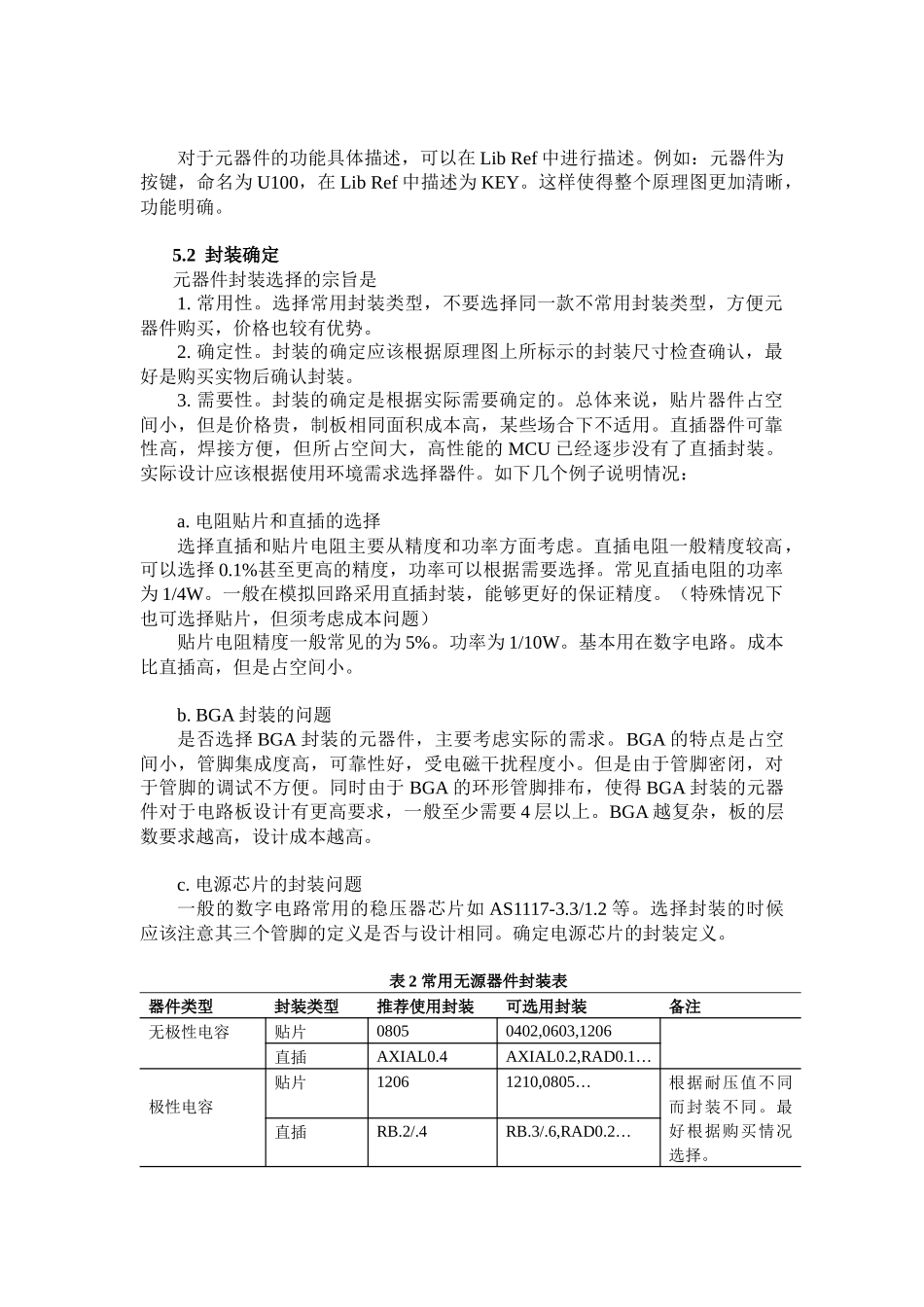

对于元器件的功能具体描述,可以在 Lib Ref 中进行描述
例如:元器件为按键,命名为 U100,在 Lib Ref 中描述为 KEY
这样使得整个原理图更加清晰,功能明确
2 封装确定元器
