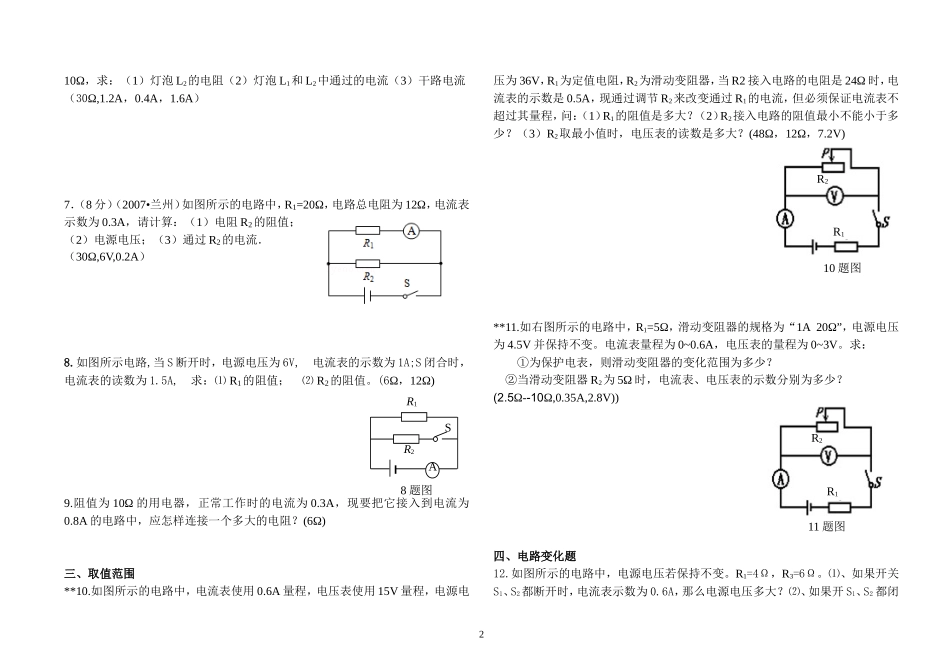

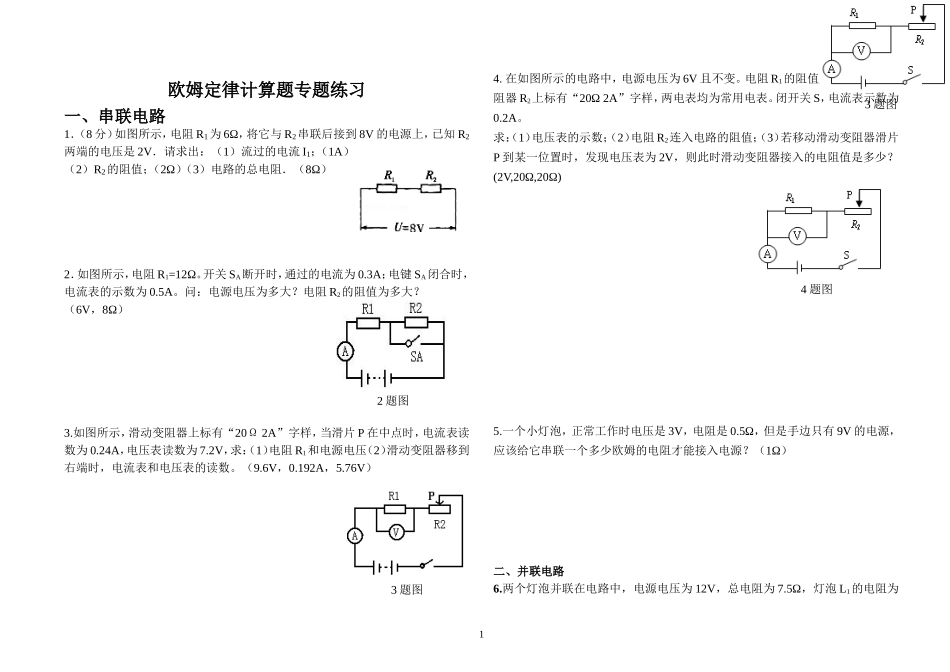

欧姆定律计算题专题练习一、串联电路1．（8 分）如图所示，电阻 R1为 6Ω，将它与 R2串联后接到 8V 的电源上，已知 R2两端的电压是 2V．请求出：（1）流过的电流 I1；（1A）（2）R2的阻值；（2Ω）（3）电路的总电阻．（8Ω）2．如图所示，电阻 R1=12Ω。开关 SA断开时，通过的电流为 0.3A；电键 SA闭合时，电流表的示数为 0.5A。问：电源电压为多大？电阻 R2的阻值为多大？（6V，8Ω）3.如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片 P 在中点时，电流表读数为 0.24A，电压表读数为 7.2V，求：（1）电阻 R1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。（9.6V，0.192A，5.76V）4. 在如图所示的电路中，电源电压为 6V 且不变。电阻 R1的阻值为 10Ω，滑动变阻器 R2上标有“20Ω 2A”字样，两电表均为常用电表。闭开关 S，电流表示数为0.2A。求：（1）电压表的示数；（2）电阻 R2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某一位置时，发现电压表为 2V，则此时滑动变阻器接入的电阻值是多少？(2V,20Ω,20Ω)）5.一个小灯泡，正常工作时电压是 3V，电阻是 0.5Ω，但是手边只有 9V 的电源，应该给它串联一个多少欧姆的电阻才能接入电源？（1Ω）二、并联电路6.两个灯泡并联在电路中，电源电压为 12V，总电阻为 7.5Ω，灯泡 L1的电阻为12 题图3 题图3 题图4 题图10Ω，求：（1）灯泡 L2的电阻（2）灯泡 L1和 L2中通过的电流（3）干路电流（30Ω,1.2A，0.4A，1.6A）7．（8 分）（2007•兰州）如图所示的电路中，R1=20Ω，电路总电阻为 12Ω，电流表示数为 0.3A，请计算：（1）电阻 R2的阻值；（2）电源电压；（3）通过 R2的电流．（30Ω,6V,0.2A）8.如图所示电路,当 S 断开时，电源电压为 6V, 电流表的示数为 1A;S 闭合时，电流表的读数为 1.5A, 求：⑴ R1的阻值； ⑵ R2的阻值。(6Ω，12Ω)9.阻值为 10Ω 的用电器，正常工作时的电流为 0.3A，现要把它接入到电流为0.8A 的电路中，应怎样连接一个多大的电阻？(6Ω)三、取值范围**10.如图所示的电路中，电流表使用 0.6A 量程，电压表使用 15V 量程，电源电压为 36V，R1为定值电阻，R2为滑动变阻器，当 R2 接入电路的电阻是 24Ω 时，电流表的示数是 0.5A，现通过调节 R2来改变通过 R1的电流，但必须保证电流表不超过其量程，问：（1）R1的阻值是多大？（2）R2接入电路的阻值最小不能小于多少...
