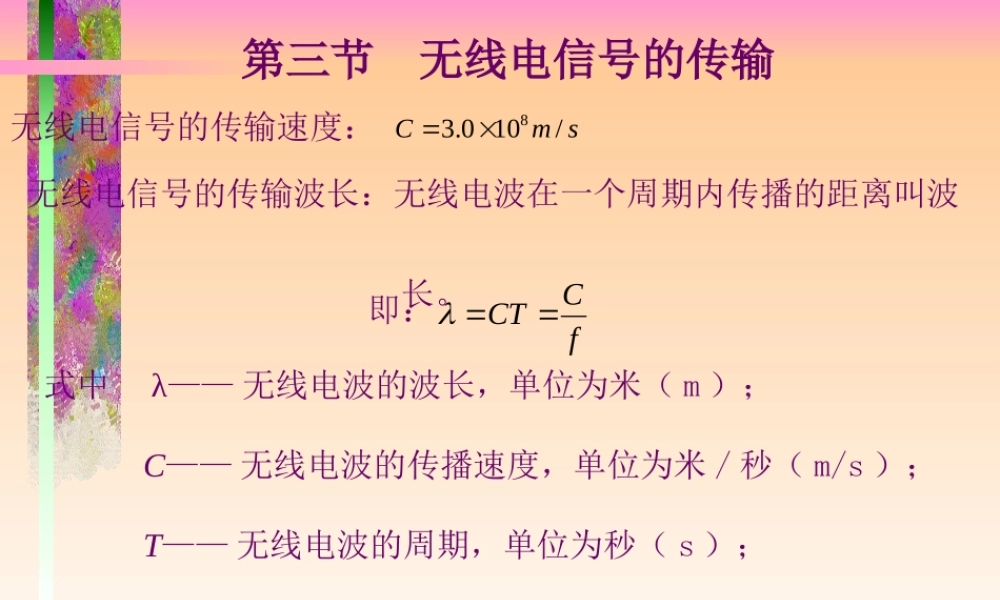

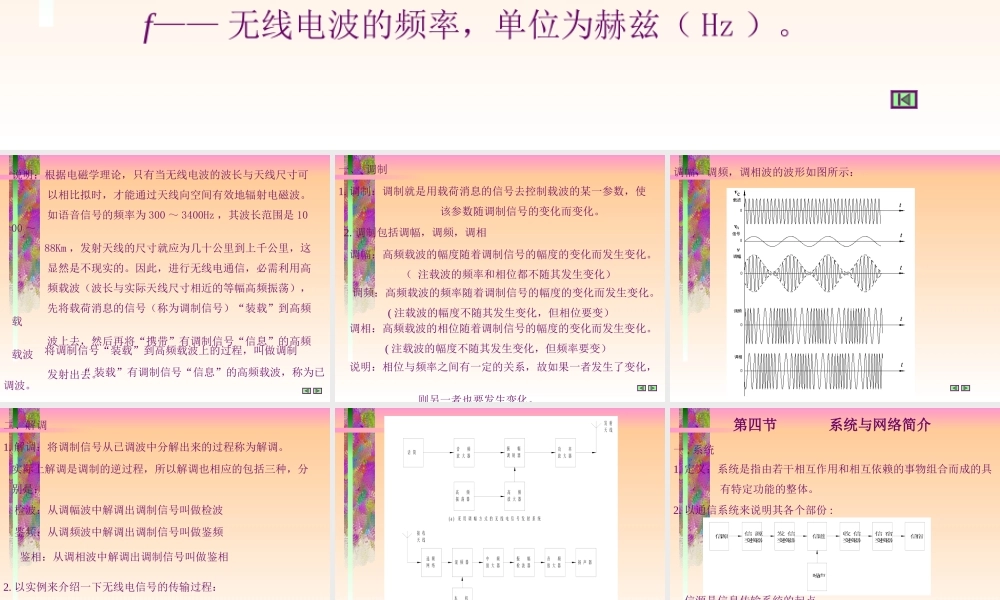

第三节 无线电信号的传输无线电信号的传输速度：smC/100.38无线电信号的传输波长：无线电波在一个周期内传播的距离叫波 长。即：fCCT 式中 λ—— 无线电波的波长，单位为米（ m ）； C—— 无线电波的传播速度，单位为米 / 秒（ m/s ）； T—— 无线电波的周期，单位为秒（ s ）； f—— 无线电波的频率，单位为赫兹（ Hz ）。 说明：根据电磁学理论，只有当无线电波的波长与天线尺寸可 以相比拟时，才能通过天线向空间有效地辐射电磁波。 如语音信号的频率为 300 ～ 3400Hz ，其波长范围是 1000 ～ 88Km ，发射天线的尺寸就应为几十公里到上千公里，这 显然是不现实的。因此，进行无线电通信，必需利用高 频载波（波长与实际天线尺寸相近的等幅高频振荡）， 先将载荷消息的信号（称为调制信号）“装载”到高频载 波上去，然后再将“携带”有调制信号“信息”的高频载波 发射出去。 将调制信号“装载”到高频载波上的过程，叫做调制 “ 装载”有调制信号“信息”的高频载波，称为已调波。 一、 调制1. 调制：调制就是用载荷消息的信号去控制载波的某一参数，使 该参数随调制信号的变化而变化。2. 调制包括调幅，调频，调相调幅：高频载波的幅度随着调制信号的幅度的变化而发生变化。 （ 注载波的频率和相位都不随其发生变化）调频：高频载波的频率随着调制信号的幅度的变化而发生变化。 ( 注载波的幅度不随其发生变化，但相位要变）调相：高频载波的相位随着调制信号的幅度的变化而发生变化。 ( 注载波的幅度不随其发生变化，但频率要变） 说明：相位与频率之间有一定的关系，故如果一者发生了变化， 则另一者也要发生变化。 调幅，调频，调相波的波形如图所示： 二、解调1. 解调：将调制信号从已调波中分解出来的过程称为解调。2. 以实例来介绍一下无线电信号的传输过程：实际上解调是调制的逆过程，所以解调也相应的包括三种，分别是：检波：从调幅波中解调出调制信号叫做检波鉴频：从调频波中解调出调制信号叫做鉴频 鉴相：从调相波中解调出调制信号叫做鉴相 话 筒振 幅调 制 器音 频放 大 器功 率放 大 器高 频振 荡 器高 频放 大 器选 频网 络混 频 器振 幅检 波 器中 频放 大 器音 频放 大 器扬 声 器本 机振 荡 器发 射天 线接 收天 线( a ) 采 用 调 幅 方 式 的 无 线 电 信 号 发 射 系 统( b ) 采...
