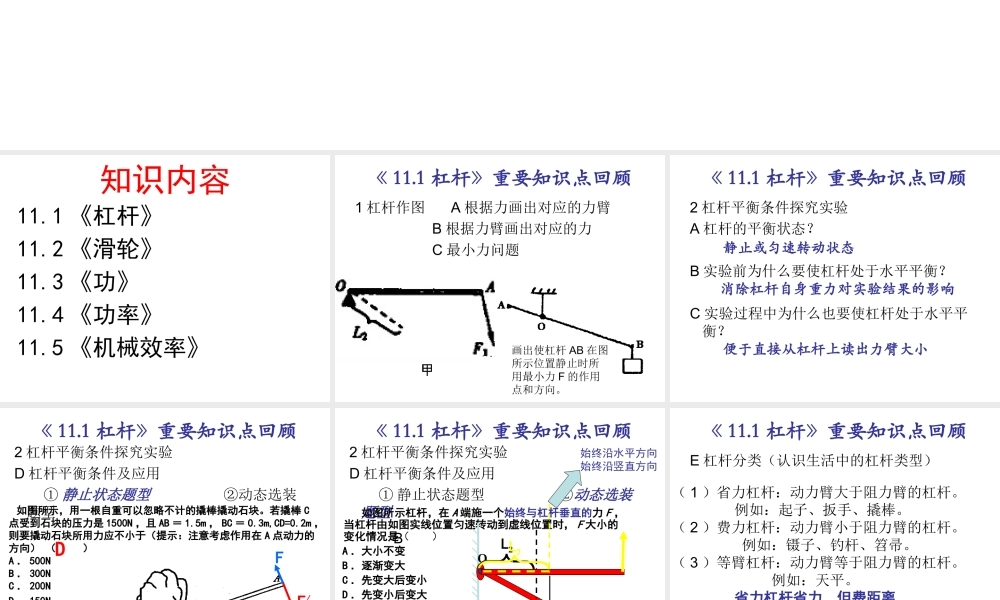

第 11 章 复习《简单机械和功》 知识内容11.1 《杠杆》 11.2 《滑轮》11.3 《功》 11.4 《功率》11.5 《机械效率》 《 11.1 杠杆》重要知识点回顾1 杠杆作图 A 根据力画出对应的力臂 B 根据力臂画出对应的力 C 最小力问题请在图中画出该杠杆的动力臂和所受阻力的示意图 如图所示， F1 是作用在抽水机手柄 A 点处的动力，O 为支点。请画出动力 F1的力臂 L1 和阻力 F2 。画出使杠杆 AB 在图所示位置静止时所用最小力 F 的作用点和方向。 《 11.1 杠杆》重要知识点回顾2 杠杆平衡条件探究实验A 杠杆的平衡状态？ B 实验前为什么要使杠杆处于水平平衡？ C 实验过程中为什么也要使杠杆处于水平平衡？ 静止或匀速转动状态消除杠杆自身重力对实验结果的影响便于直接从杠杆上读出力臂大小 《 11.1 杠杆》重要知识点回顾2 杠杆平衡条件探究实验D 杠杆平衡条件及应用 ① 静止状态题型 ②动态选装题型 如图所示，用一根自重可以忽略不计的撬棒撬动石块。若撬棒 C点受到石块的压力是 1500N ，且 AB ＝ 1.5m ， BC ＝ 0.3m,CD=0.2m ，则要撬动石块所用力应不小于（提示：注意考虑作用在 A 点动力的方向） （ ） A ． 500N B ． 300N C ． 200N D ． 150N F/FD如图所示施力时，动力 F/ 多大？ 《 11.1 杠杆》重要知识点回顾2 杠杆平衡条件探究实验D 杠杆平衡条件及应用 ① 静止状态题型 ②动态选装题型 如图所示杠杆，在 A 端施一个始终与杠杆垂直的力 F ，当杠杆由如图实线位置匀速转动到虚线位置时， F 大小的变化情况是（ ） A ．大小不变 B ．逐渐变大 C ．先变大后变小 D ．先变小后变大 GOL2GL2’始终沿水平方向始终沿竖直方向B 《 11.1 杠杆》重要知识点回顾E 杠杆分类（认识生活中的杠杆类型）（ 1 ）省力杠杆：动力臂大于阻力臂的杠杆。 例如：起子、扳手、撬棒。（ 2 ）费力杠杆：动力臂小于阻力臂的杠杆。 例如：镊子、钓杆、笤帚。（ 3 ）等臂杠杆：动力臂等于阻力臂的杠杆。 例如：天平。 省力杠杆省力，但费距离， 费力杠杆费力，但省距离。 没有既省力又省距离的杠杆 1 定滑轮、动滑轮判断2 探究定滑轮特点 A 实验装置 B 注意事项 C 定滑轮特点归纳3 探究动滑轮特点 A 实验装置 B 注意事项 C 动滑轮特点归纳《 11.2 滑轮》重要知识点回顾根据滑轮的位置是否随着物体的运动而改变1 匀速拉动弹...
