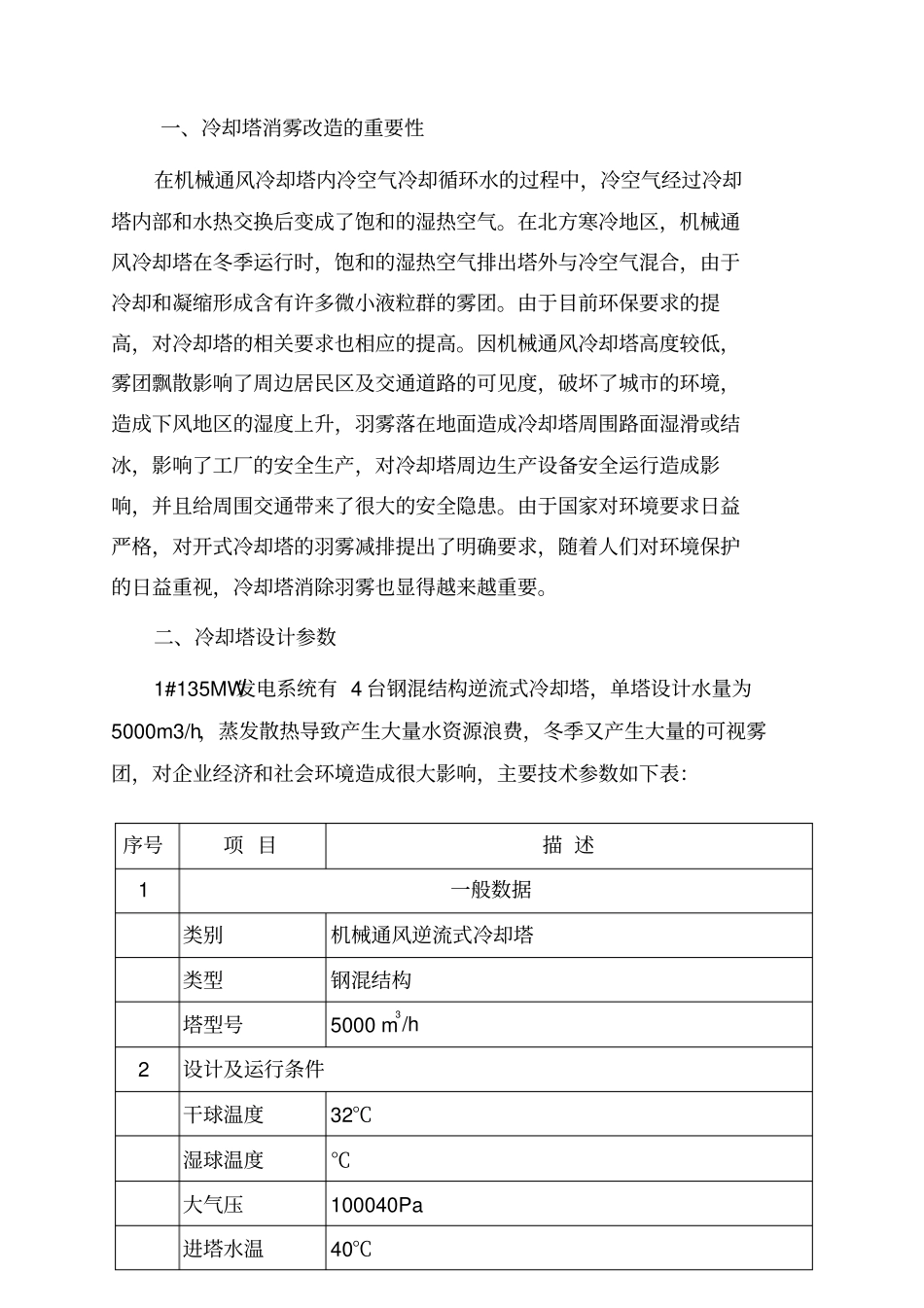

1#135MW 汽轮发电机组冷却塔消雾改造方案一、冷却塔消雾改造的重要性在机械通风冷却塔内冷空气冷却循环水的过程中,冷空气经过冷却塔内部和水热交换后变成了饱和的湿热空气。在北方寒冷地区,机械通风冷却塔在冬季运行时,饱和的湿热空气排出塔外与冷空气混合,由于冷却和凝缩形成含有许多微小液粒群的雾团。由于目前环保要求的提高,对冷却塔的相关要求也相应的提高。因机械通风冷却塔高度较低,雾团飘散影响了周边居民区及交通道路的可见度,破坏了城市的环境,造成下风地区的湿度上升,羽雾落在地面造成冷却塔周围路面湿滑或结冰,影响了工厂的安全生产,对冷却塔周边生产设备安全运行造成影响,并且给周围交通带来了很大的安全隐患。由于国家对环境要求日益严格,对开式冷却塔的羽雾减排提出了明确要求,随着人们对环境保护的日益重视,冷却塔消除羽雾也显得越来越重要。二、冷却塔设计参数1#135MW发电系统有 4 台钢混结构逆流式冷却塔,单塔设计水量为5000m3/h,蒸发散热导致产生大量水资源浪费,冬季又产生大量的可视雾团,对企业经济和社会环境造成很大影响,主要技术参数如下表:序号项 目描 述1一般数据类别机械通风逆流式冷却塔类型钢混结构塔型号5000 m3/h2设计及运行条件干球温度32℃湿球温度℃大气压100040Pa进塔水温40℃出塔水温31℃单塔设计水量5000m3/h3结构细节塔位地面,周围无障碍单塔轴线尺寸4设备部件风机直径Φ 9750m设计风量318×104 m3/h风机全压电机功率220kw三、冷却塔消雾改造技术方案(一)方案一:1、冷却塔消雾原理简介 -- 空冷湿冷联合式节水消雾湿空气的饱和含湿量与湿空气的温度及压力有关,随着温度的降低,空气的饱和含湿量减小,湿空气中的水蒸气发生凝结。在冷却塔内冷空气冷却循环水的过程中,冷空气经过冷却塔内部填料等区域,和水进行热交换后变成了饱和的湿热空气。湿热空气从冷却塔中排出与大气混合,此过程的空气状态可用湿空气含湿图来表示,如下图所示(图中 B 为出填料的饱和湿热空气, A 点为大气状态)。出冷却塔风筒出口的饱和湿热空气经过与环境空气混合,其状态渐渐接近于环境空气状态,即:出填料的饱和湿热空气状态 B 点和环境空气状态 A 点为一直线,即得状态线。在塔排气和大气的混合状态中,BA 线在等焓线上方,属于过饱和状态,故风筒出口外产生大量的羽雾。由羽雾形成的机理不难看出,在排气与大气相混合的过程中,只要不通过湿空气过饱和区域和不在湿饱和空气曲线...
