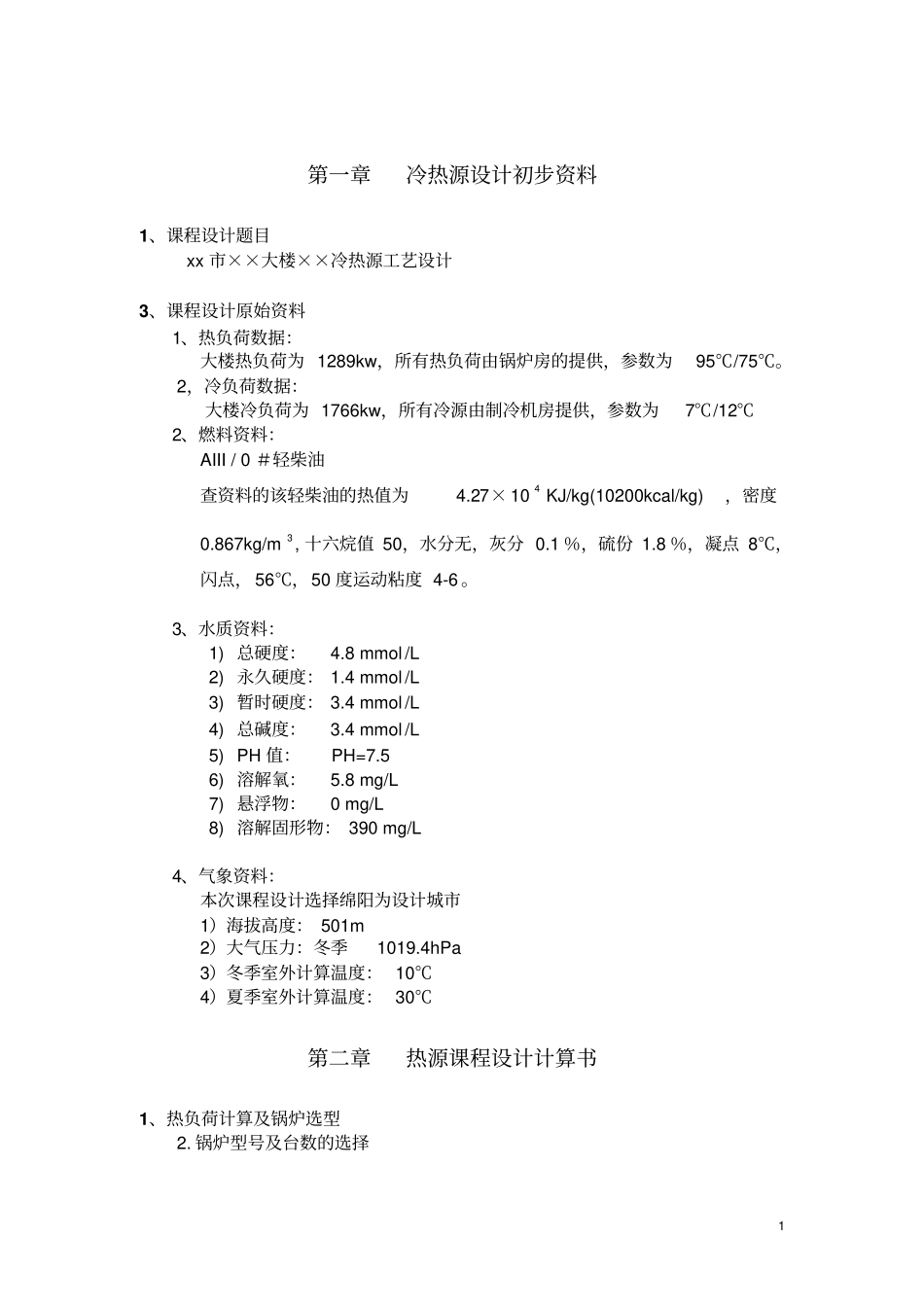

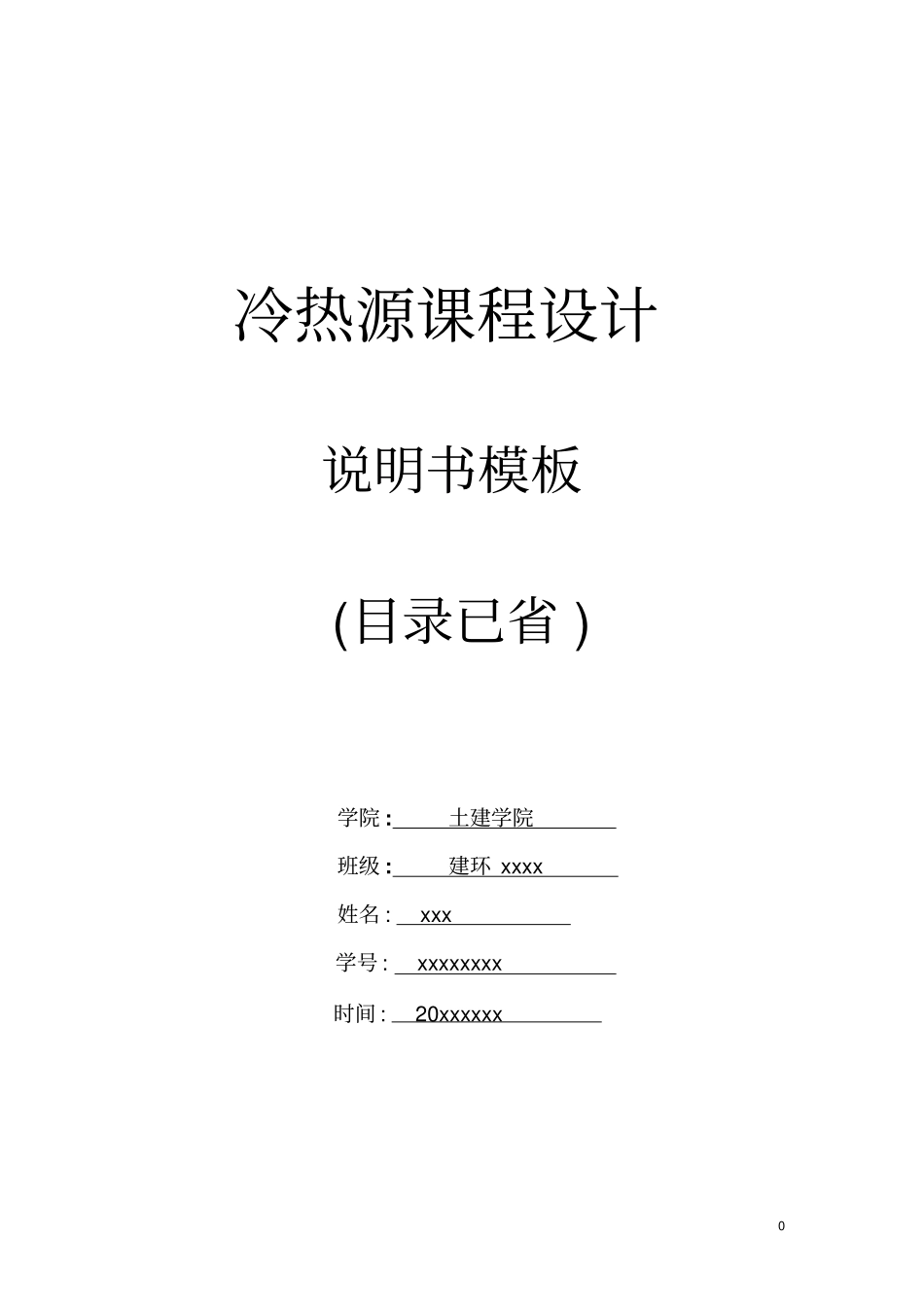

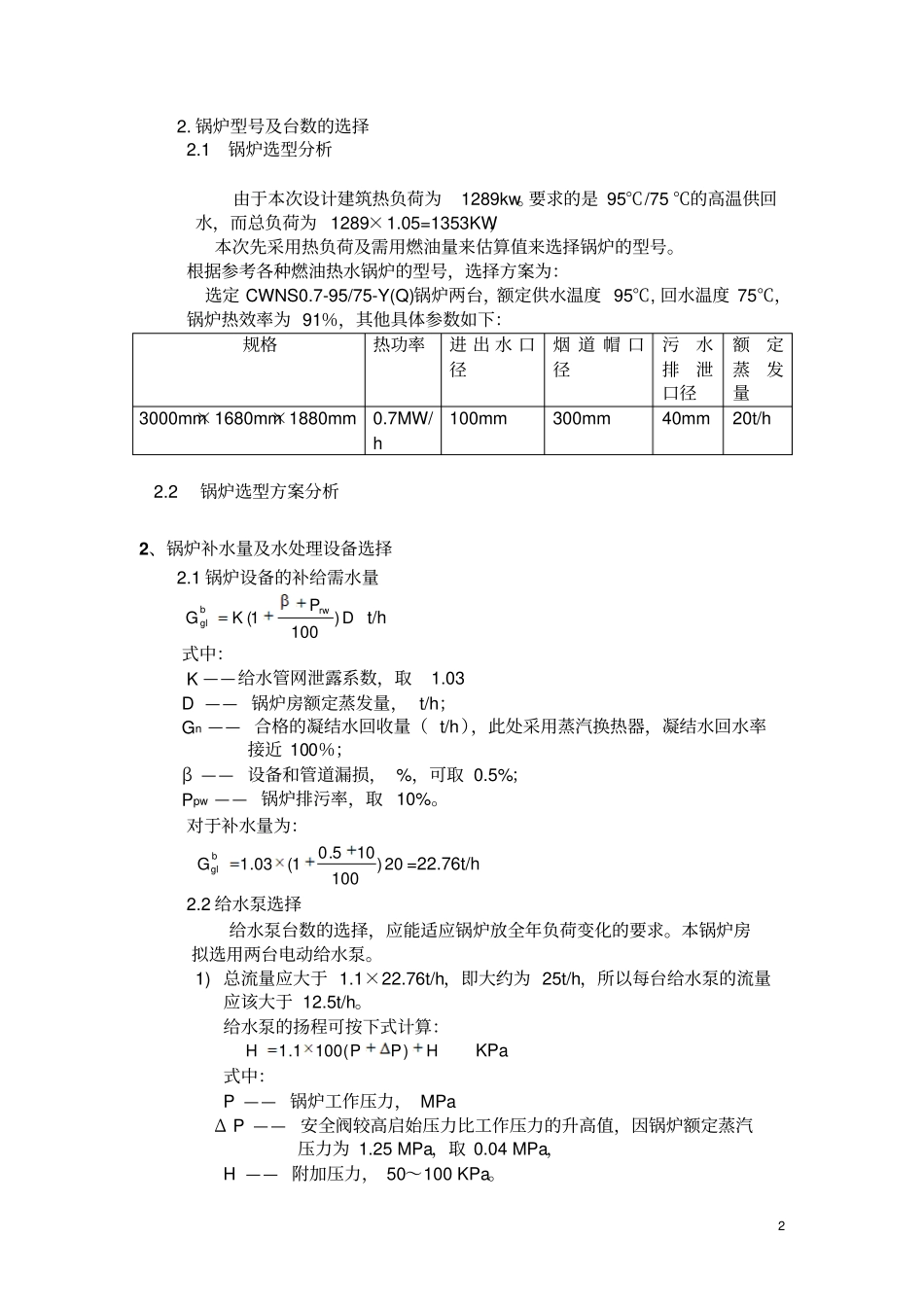

0 冷热源课程设计说明书模板(目录已省 ) 学院 :土建学院班级 :建环 xxxx 姓名 : xxx 学号 : xxxxxxxx 时间 : 20xxxxxx 1 第一章冷热源设计初步资料1、课程设计题目xx 市××大楼××冷热源工艺设计3、课程设计原始资料1、热负荷数据：大楼热负荷为 1289kw，所有热负荷由锅炉房的提供，参数为95℃/75℃。2，冷负荷数据：大楼冷负荷为 1766kw，所有冷源由制冷机房提供，参数为7℃/12℃2、燃料资料：AIII / 0 ＃轻柴油查资料的该轻柴油的热值为4.27× 104 KJ/kg(10200kcal/kg)，密度0.867kg/m3, 十六烷值 50，水分无，灰分 0.1 ％，硫份 1.8 ％，凝点 8℃，闪点， 56℃，50 度运动粘度 4-6 。3、水质资料：1) 总硬度：4.8 mmol /L2) 永久硬度： 1.4 mmol /L 3) 暂时硬度： 3.4 mmol /L 4) 总碱度：3.4 mmol /L 5) PH 值：PH=7.5 6) 溶解氧：5.8 mg/L 7) 悬浮物：0 mg/L 8) 溶解固形物： 390 mg/L 4、气象资料：本次课程设计选择绵阳为设计城市1）海拔高度： 501m 2）大气压力：冬季1019.4hPa 3）冬季室外计算温度： 10℃4）夏季室外计算温度： 30℃第二章热源课程设计计算书1、热负荷计算及锅炉选型2. 锅炉型号及台数的选择2 2. 锅炉型号及台数的选择 2.1锅炉选型分析由于本次设计建筑热负荷为1289kw。要求的是 95℃/75 ℃的高温供回水，而总负荷为 1289×1.05=1353KW，本次先采用热负荷及需用燃油量来估算值来选择锅炉的型号。根据参考各种燃油热水锅炉的型号，选择方案为：选定 CWNS0.7-95/75-Y(Q)锅炉两台，额定供水温度 95℃, 回水温度 75℃，锅炉热效率为 91％，其他具体参数如下：规格热功率进 出 水 口径烟 道 帽 口径污水排泄口径额定蒸发量3000mm×1680mm×1880mm 0.7MW/h 100mm 300mm 40mm 20t/h 2.2锅炉选型方案分析2、锅炉补水量及水处理设备选择2.1 锅炉设备的补给需水量DPKGrwbgl)1001(t/h 式中：K ——给水管网泄露系数，取1.03 D —— 锅炉房额定蒸发量， t/h；Gn —— 合格的凝结水回收量（ t/h），此处采用蒸汽换热器，凝结水回水率接近 100％；β —— 设备和管道漏损， %，可取 0.5%；Ppw —— 锅炉排污率，取 10%。对于补水量为：20)100105.01(03.1bglG=22.76t/h 2.2 给水泵选择给水泵台数的选择，应能适应锅炉放全年负荷变化的要求。本锅炉房拟选用两台电动给水泵。1) 总流量应大于 1.1×22.76t/h，即...
