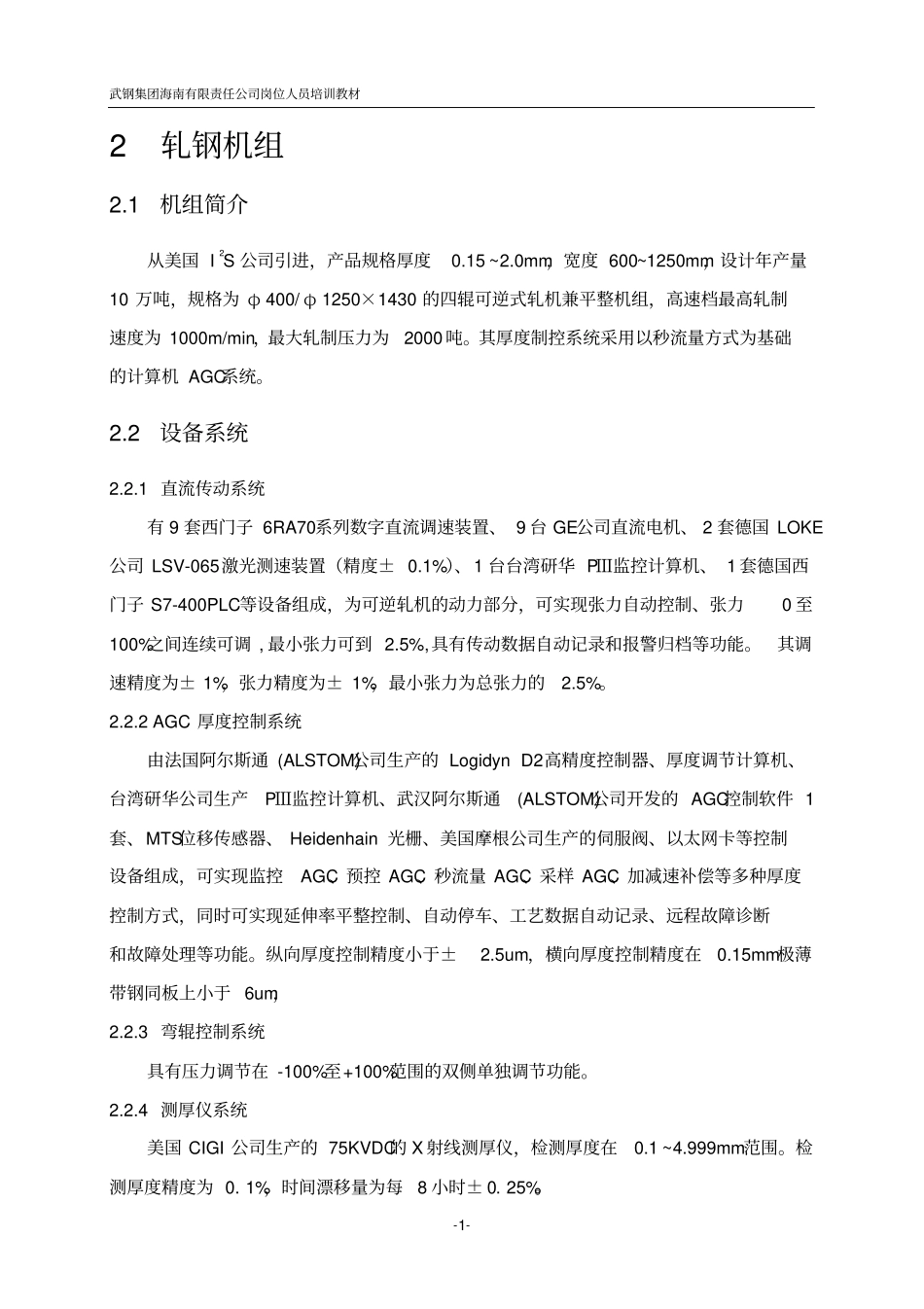

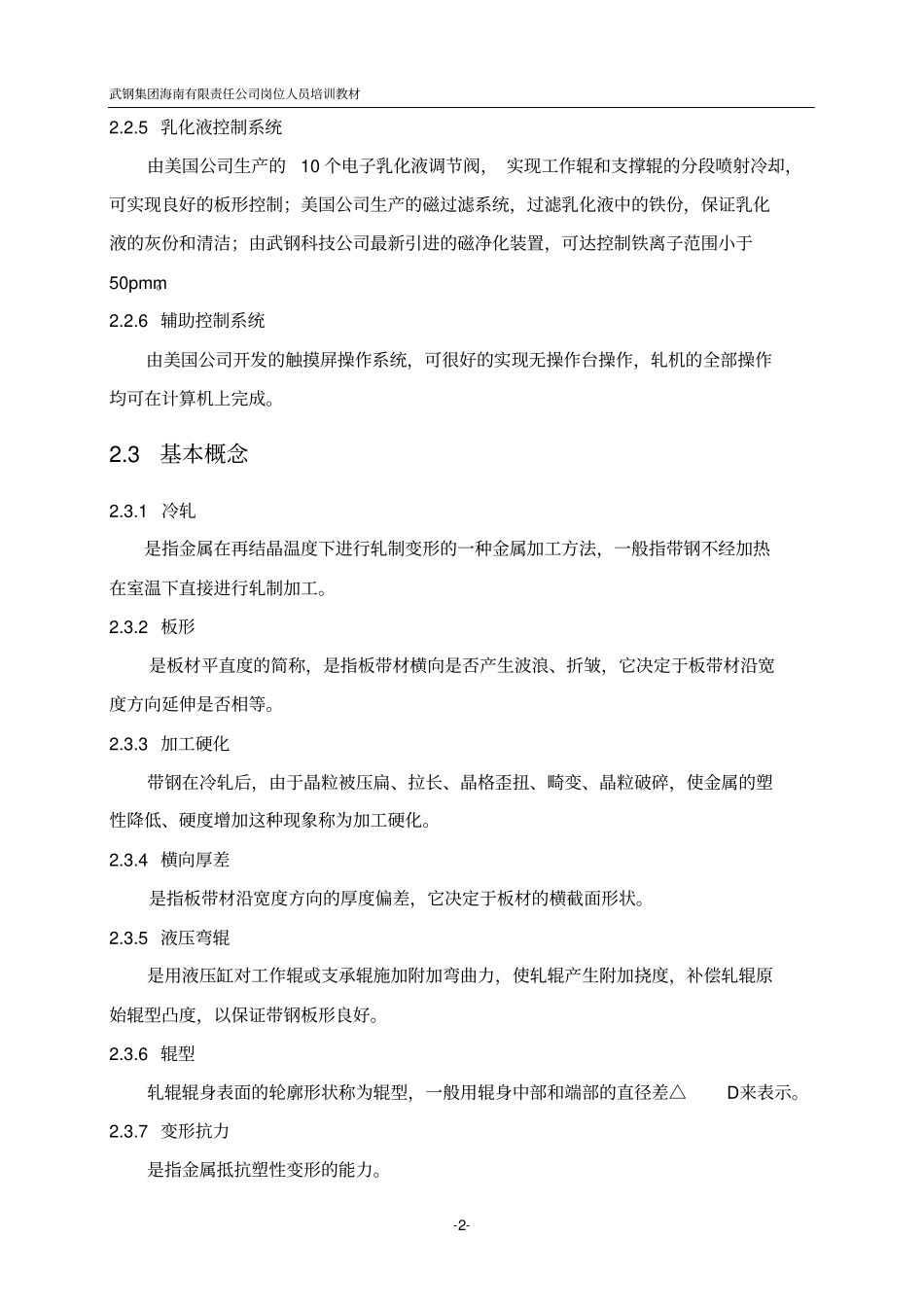

武钢集团海南有限责任公司岗位人员培训教材-1-2 轧钢机组2.1 机组简介从美国 I2S 公司引进，产品规格厚度0.15 ~2.0mm，宽度 600~1250mm，设计年产量10 万吨，规格为 φ 400/ φ 1250×1430 的四辊可逆式轧机兼平整机组，高速档最高轧制速度为 1000m/min，最大轧制压力为2000 吨。其厚度制控系统采用以秒流量方式为基础的计算机 AGC系统。2.2 设备系统2.2.1 直流传动系统有 9 套西门子 6RA70系列数字直流调速装置、 9 台 GE公司直流电机、 2 套德国 LOKE公司 LSV-065激光测速装置（精度± 0.1%）、1 台台湾研华 PⅢ监控计算机、 1 套德国西门子 S7-400PLC等设备组成，为可逆轧机的动力部分，可实现张力自动控制、张力0 至100%之间连续可调 , 最小张力可到 2.5%,具有传动数据自动记录和报警归档等功能。其调速精度为± 1%，张力精度为± 1%，最小张力为总张力的2.5%。2.2.2 AGC 厚度控制系统由法国阿尔斯通 (ALSTOM)公司生产的 Logidyn D2高精度控制器、厚度调节计算机、台湾研华公司生产PⅢ监控计算机、武汉阿尔斯通(ALSTOM)公司开发的 AGC控制软件 1套、MTS位移传感器、 Heidenhain 光栅、美国摩根公司生产的伺服阀、以太网卡等控制设备组成，可实现监控AGC、预控 AGC、秒流量 AGC、采样 AGC、加减速补偿等多种厚度控制方式，同时可实现延伸率平整控制、自动停车、工艺数据自动记录、远程故障诊断和故障处理等功能。纵向厚度控制精度小于±2.5um，横向厚度控制精度在0.15mm极薄带钢同板上小于 6um，2.2.3 弯辊控制系统具有压力调节在 -100%至+100%范围的双侧单独调节功能。2.2.4 测厚仪系统美国 CIGI 公司生产的 75KVDC的 X 射线测厚仪，检测厚度在0.1 ~4.999mm范围。检测厚度精度为 0. 1%，时间漂移量为每8 小时± 0. 25%。武钢集团海南有限责任公司岗位人员培训教材-2-2.2.5 乳化液控制系统由美国公司生产的10 个电子乳化液调节阀， 实现工作辊和支撑辊的分段喷射冷却，可实现良好的板形控制；美国公司生产的磁过滤系统，过滤乳化液中的铁份，保证乳化液的灰份和清洁；由武钢科技公司最新引进的磁净化装置，可达控制铁离子范围小于50pmm。2.2.6 辅助控制系统由美国公司开发的触摸屏操作系统，可很好的实现无操作台操作，轧机的全部操作均可在计算机上完成。2.3 基本概念2.3.1 冷轧是指金属在再结晶温度下进行轧制变形的一种金属加工方法，一般指带钢不经加热在室温下直...
