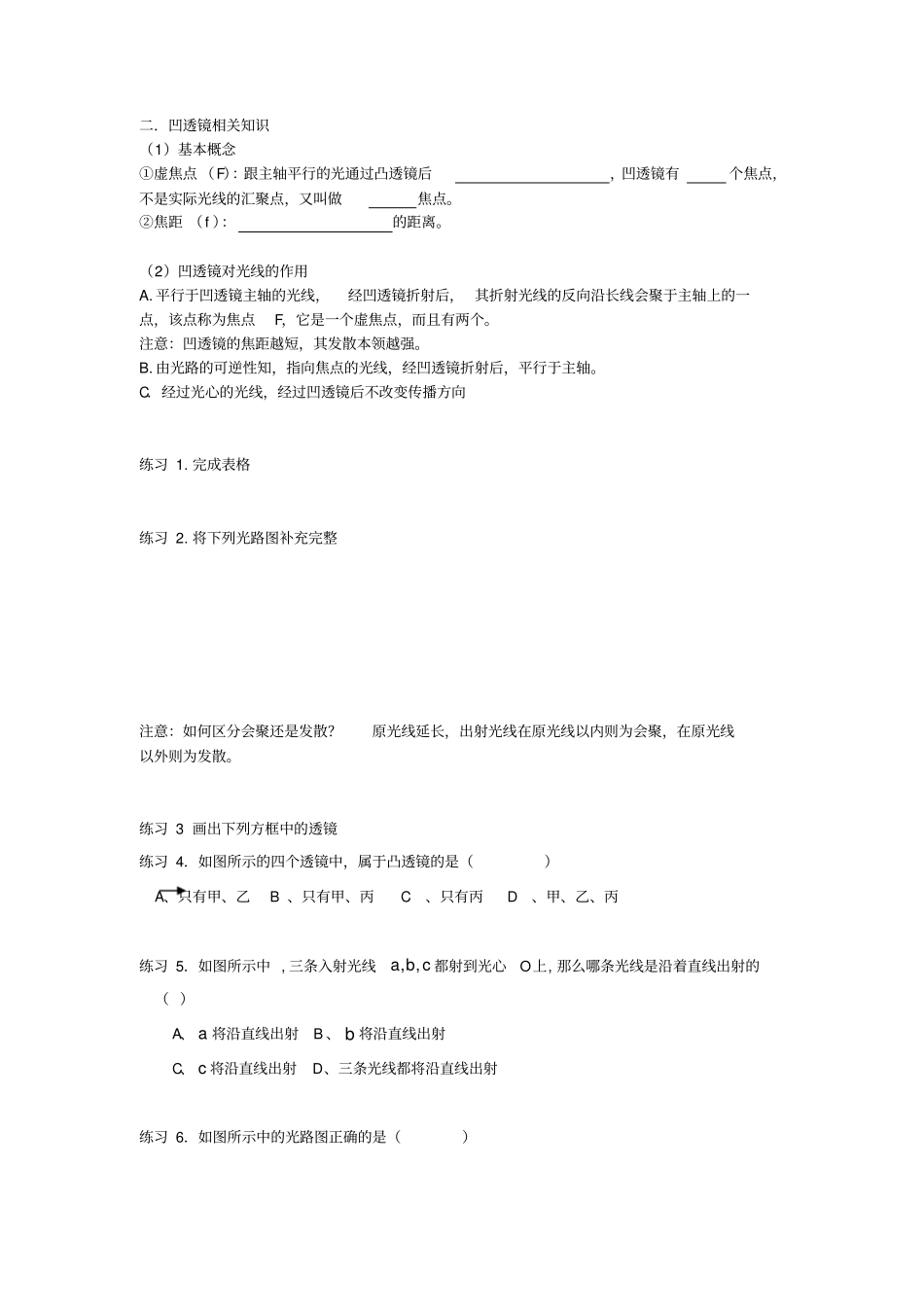

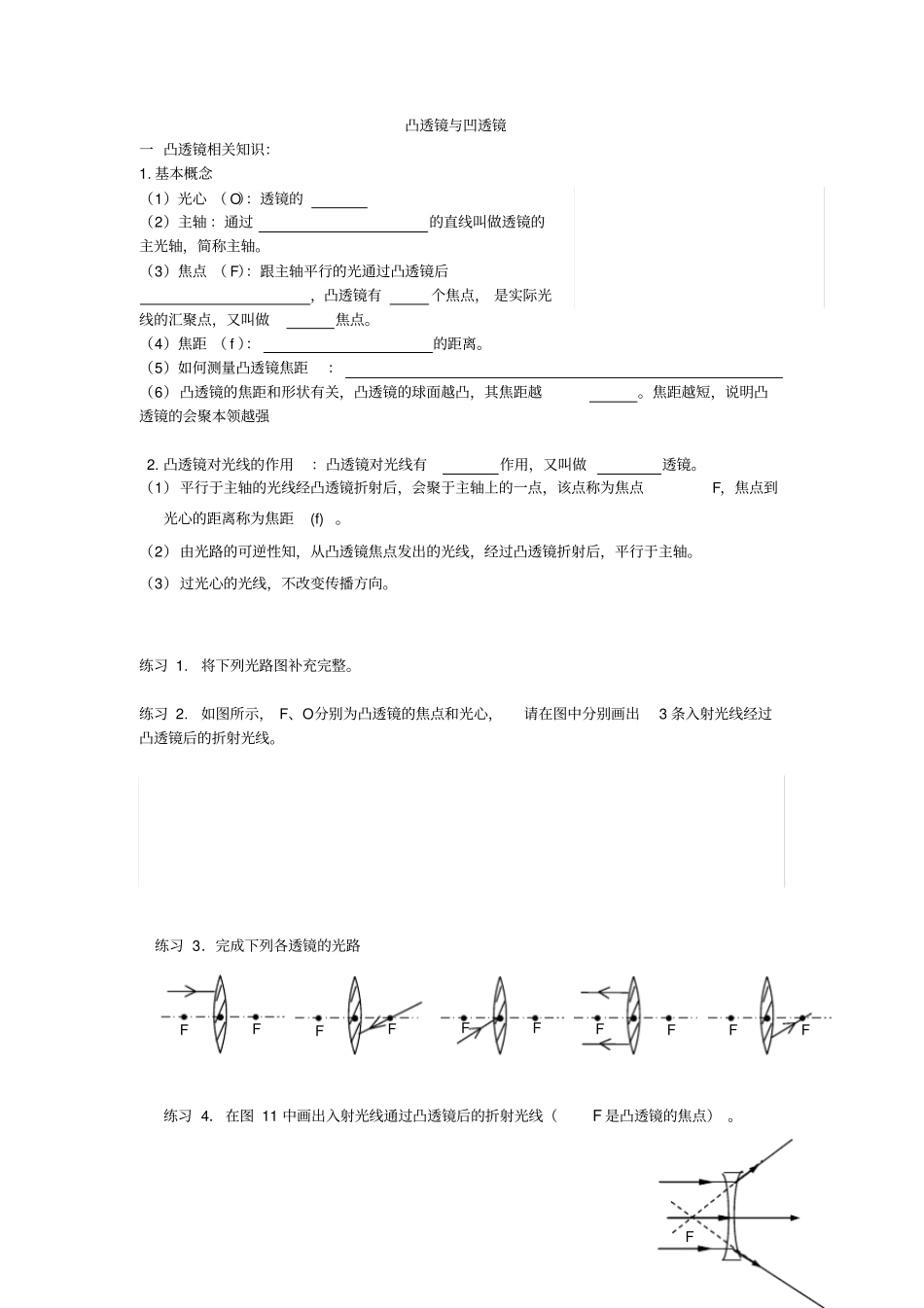

凸透镜与凹透镜一 凸透镜相关知识：1. 基本概念（1）光心 （ O）：透镜的（2）主轴 ：通过的直线叫做透镜的主光轴，简称主轴。（3）焦点 （ F）：跟主轴平行的光通过凸透镜后，凸透镜有个焦点， 是实际光线的汇聚点，又叫做焦点。（4）焦距 （ f ）：的距离。（5）如何测量凸透镜焦距：（6）凸透镜的焦距和形状有关，凸透镜的球面越凸，其焦距越。焦距越短，说明凸透镜的会聚本领越强2. 凸透镜对光线的作用：凸透镜对光线有作用，又叫做透镜。（1）平行于主轴的光线经凸透镜折射后，会聚于主轴上的一点，该点称为焦点F，焦点到光心的距离称为焦距(f) 。（2）由光路的可逆性知，从凸透镜焦点发出的光线，经过凸透镜折射后，平行于主轴。（3）过光心的光线，不改变传播方向。练习 1.将下列光路图补充完整。练习 2. 如图所示， F、O分别为凸透镜的焦点和光心，请在图中分别画出3 条入射光线经过凸透镜后的折射光线。练习 3．完成下列各透镜的光路练习 4．在图 11 中画出入射光线通过凸透镜后的折射光线（F 是凸透镜的焦点） 。FFFFFFFFFFF二．凹透镜相关知识（1）基本概念①虚焦点 （F）：跟主轴平行的光通过凸透镜后，凹透镜有个焦点，不是实际光线的汇聚点，又叫做焦点。②焦距 （f ）：的距离。（2）凹透镜对光线的作用A. 平行于凹透镜主轴的光线，经凹透镜折射后， 其折射光线的反向沿长线会聚于主轴上的一点，该点称为焦点F，它是一个虚焦点，而且有两个。注意：凹透镜的焦距越短，其发散本领越强。B. 由光路的可逆性知，指向焦点的光线，经凹透镜折射后，平行于主轴。C．经过光心的光线，经过凹透镜后不改变传播方向练习 1. 完成表格练习 2. 将下列光路图补充完整注意：如何区分会聚还是发散？原光线延长，出射光线在原光线以内则为会聚，在原光线以外则为发散。练习 3 画出下列方框中的透镜练习 4．如图所示的四个透镜中，属于凸透镜的是（）A、只有甲、乙 B 、只有甲、丙 C、只有丙 D、甲、乙、丙练习 5．如图所示中 , 三条入射光线cba,,都射到光心O上, 那么哪条光线是沿着直线出射的（ ）A、 a 将沿直线出射 B 、 b 将沿直线出射C、 c 将沿直线出射 D、三条光线都将沿直线出射练习 6．如图所示中的光路图正确的是（）练习 7. 在下面三个图中画出三种不同的光学元件，使光线发生如图所示的变化。
